L166.0G 16MM01 075 1020 пластина резьбовая

Главная

Твердосплавные пластины

Резьбовые пластины

Арт: 26155

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

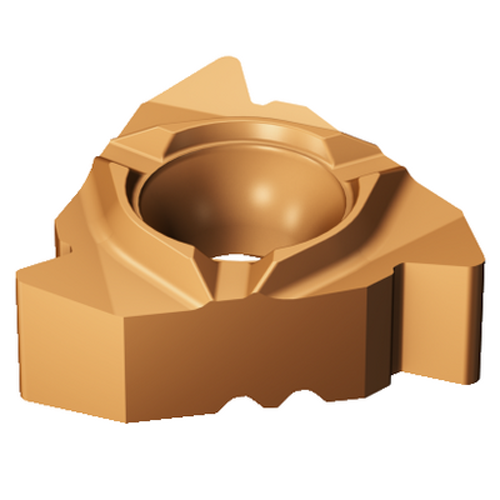

Фото 1: L166.0G 16MM01 075 1020 пластина резьбовая

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

R/L166

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Толщина пластины, S (мм)

3.97

Диаметр (внутренний), d (мм)

4.4

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

R/L166
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

16
Толщина пластины, S (мм)

3.97
Диаметр (внутренний), d (мм)

4.4
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

9.952mm=3/8"

Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

1020
Направление, в котором производится закручивание по резьбе. Правая резьба – классическое решение для разъемных соединений, левая – оптимальна для вращающихся деталей и особо ответственных узлов. Также в наличии универсальные пластины, формирующие левую и

Исполнение резьбы

левое
Расстояние между витками резьбы.

Шаг резьбы

0.75 мм
Тип резьбы, нарезаемой пластиной. Резьба U-типа относится дюймовой, остальные – к метрической.

Применение резьбы

наружная
Контур сечения резьбы, получаемый после прохождения инструмента. Для формирования инженерных сетей оптимальна британская трубная резьба. Для базовых разборных соединений подойдет резьба с неполным профилем 55 и 60 градусов.

Профиль резьбы

ISO - метрическая резьба полный профиль 60°
Артикул производителя

1060450
