NP-CNGA120404GAWS2 BC8120 пластина со вставками PCBN/PCD

Главная

Твердосплавные пластины

Пластины со вставками PCBN/PCD

Арт: 56950

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

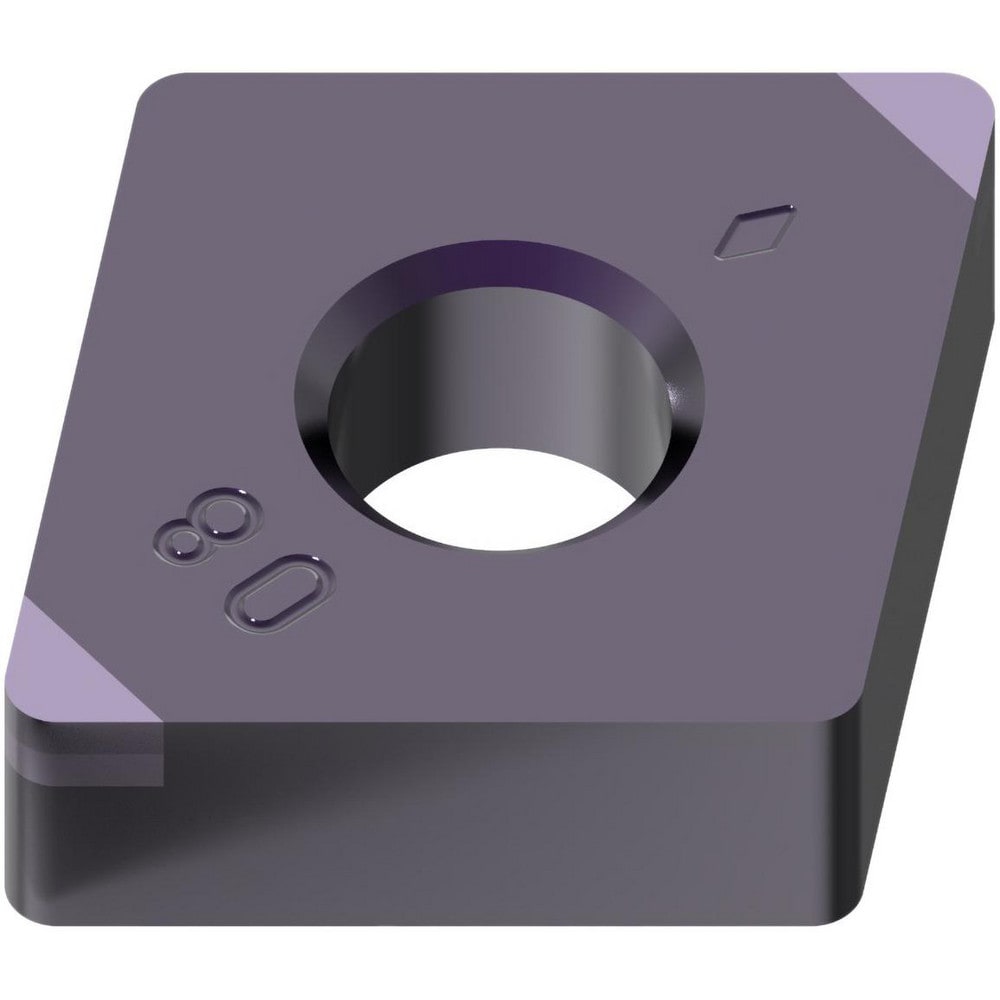

Фото 1: NP-CNGA120404GAWS2 BC8120 пластина со вставками PCBN/PCD

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CNGA

Толщина пластины, S (мм)

4.76

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4

Все характеристики

Цены указаны с НДС

6 255 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

62 556 ₽ | уп (10 шт)

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

H
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CNGA
Толщина пластины, S (мм)

4.76
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4
Диаметр (внутренний), d (мм)

5.16

Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

12.7
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

BC8120
Вид пластины

Пластины со вставками PCBN
Задний угол

N
Количество режущих кромок

2

Описание

Сменные режущие пластины с КНБ для токарной обработки с положительным углом. Пластина с зачистной кромкой для заготовок малой прочности с предельным резанием.

CNGA

Твердосплавная сменная пластина CNGA со вставками PCBN/PCD по металлу ромбической формы 80°.
Пластина гладкая, с отверстием.
Задний угол 0° (негативная) Допуск: m: D1: 0.025. S1: ±0.13.

Сплав BC8120

Со специальным керамическим покрытием PVD новейшей разработки. Покрытие на основе TiAlN. Спеченный PCBN. Выкрашивание вследствие образования нароста на кромке предотвращается благодаря улучшенной стойкости к налипанию стружки. Улучшенная адгезия покрытия с поверхностью из CBN обеспечивает повышенное сопротивление отслаиванию. Также повышена прочность PCBN благодаря применению нового связующего материала и нового метода спекания.
