VCGT 160404 ID5 пластина со вставками PCBN/PCD

Главная

Твердосплавные пластины

Пластины со вставками PCBN/PCD

Арт: 29606

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

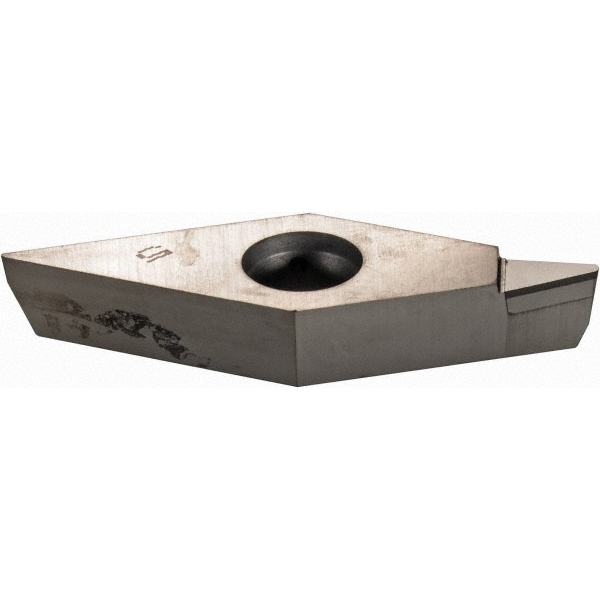

Фото 1: VCGT 160404 ID5 пластина со вставками PCBN/PCD

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

V-ромбическая 35°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

VCGT

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

16.6

Толщина пластины, S (мм)

4.76

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

N
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

V-ромбическая 35°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

VCGT
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

16.6
Толщина пластины, S (мм)

4.76
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4
Диаметр (внутренний), d (мм)

4.4

Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

9.525
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

ID5
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

L (чистовая)
Вид пластины

Пластины с напайками PCD
Задний угол

C
Класс точности

G
Конструктивные особенности пластины

T

VCGT

Твердосплавная сменная пластина VCGT для точения по металлу ромбической формы 35°.
Пластина со стружколомом, с отверстием под винт (40-60°).
Задний угол 7° (позитивная). Допуск: m: D1: 0.025. S1: ±0.13.

Сплав ID5

Пластины со вставками из PCD, для обработки алюминиевых сплавов (Si < 12%) и других цветных металлов. Отличается очень высокой износостойкостью и прочностью. Используется для получистовой и чистововй обработки и прерывистого резания.
