TCGW 090202S01020F 7015 пластина со вставками PCBN/PCD
TCGW 090202S01020F 7015 пластина со вставками PCBN/PCD
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.
Обрабатываемый материал
H
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.
Форма пластины
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Марка пластины
Толщина пластины, S (мм)
2,38
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3
Радиус скругления, r (мм)
0,2
Все характеристики
Цена по запросу
Узнать цену
Нет в наличии. Возможность заказа
Бесплатная доставка по РФ со склада
Сроки поставки сообщим в обратной связи
Технические характеристики:
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалH
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныTCGW -
Толщина пластины, S (мм)2,38
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0,2
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)5,556
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплава7015
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработкиL (чистовая)
-
Вид пластиныПластины со вставками PCBN
-
Задний уголC
-
Класс точностиG
-
Конструктивные особенности пластиныW
Описание

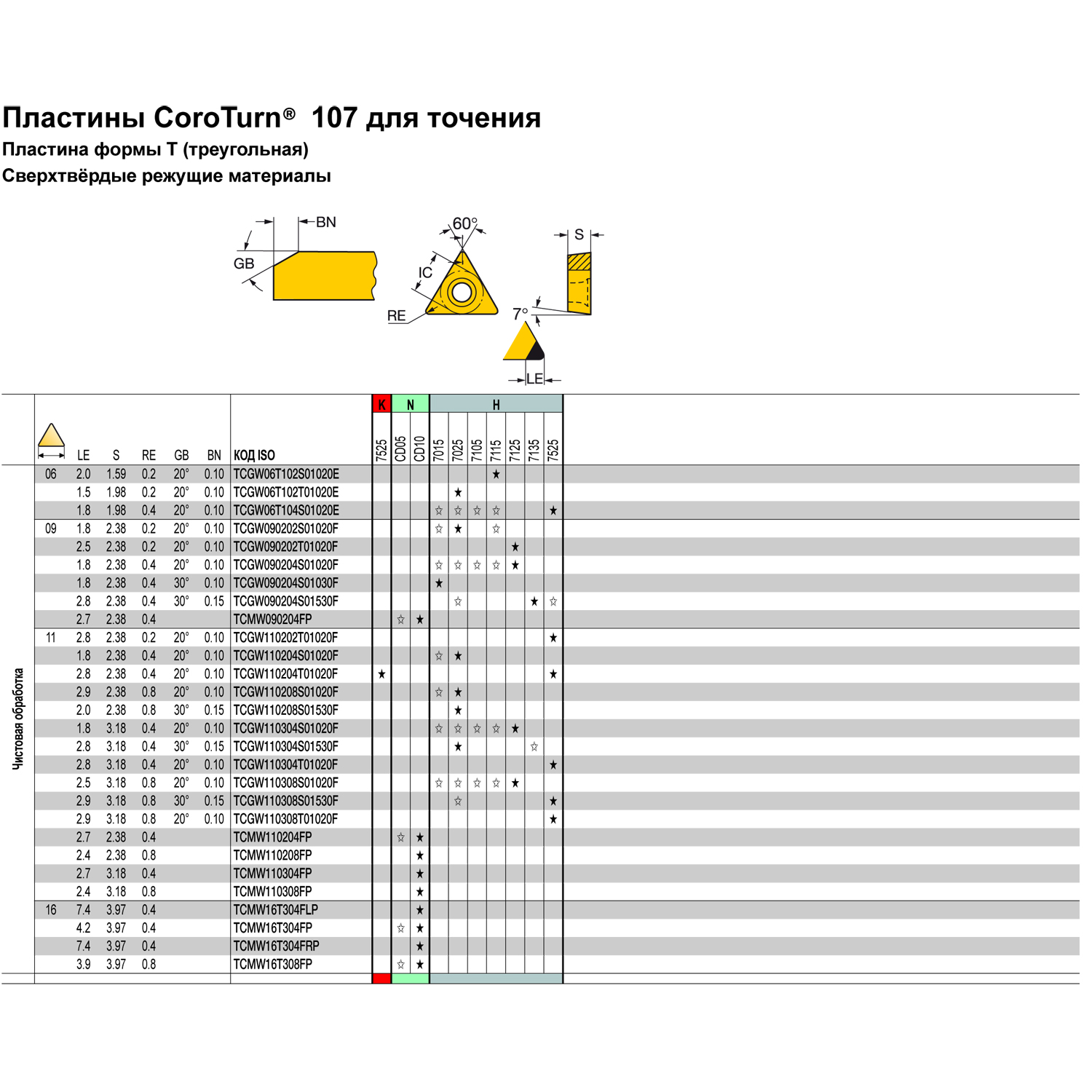

S01020F
S - округленная кромка с отрицательной фаской
010 BN = 0.10 - ширина фаски
20 GB = 20° - угол фаски
F - вставки из CBN впаяны во все режущие кромки
S - округленная кромка с отрицательной фаской
010 BN = 0.10 - ширина фаски
20 GB = 20° - угол фаски
F - вставки из CBN впаяны во все режущие кромки
TCGW

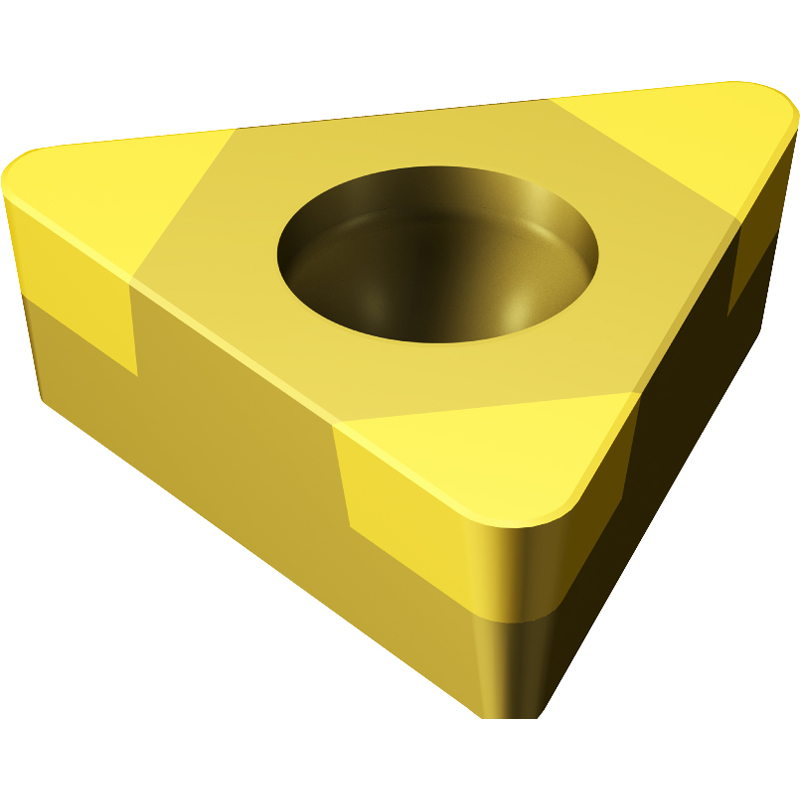

Твердосплавная сменная пластина TCGW со вставками PCBN/PCD по металлу треугольной формы.
Пластина гладкая, с отверстием под винт (40-60°).
Задний угол 7°. Допуск: m: D1: 0.025. S1: ±0.13.
Сплав 7015
Сплав на основе кубического нитрида бора. Для непрерывного и лёгкого прерывистого резания стали высокой твёрдости с высокой скоростью. Обрабатываемый материал по ISO: H10 (H05 - H15).
