DCGW 11T304 S01530F 7525 пластина со вставками PCBN/PCD
DCGW 11T304 S01530F 7525 пластина со вставками PCBN/PCD
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.
Обрабатываемый материал
H
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.
Форма пластины
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Марка пластины
Толщина пластины, S (мм)
3,969
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3
Радиус скругления, r (мм)
0,4
Все характеристики
Цены указаны с НДС
7 747 ₽ | шт
Продажа данного товара соуществляется упаковками по 10 пластин.
77 476 ₽ | уп (10 шт)
В корзину
Наличие:
На складе
На складе
Бесплатная доставка
при заказе от 3 000 ₽
при заказе от 3 000 ₽
до ПВЗ ТК вашего города
Москва и область
1-2 дня
Санкт-Петербург
2-3 дня
По России
3-5 дней
Технические характеристики:
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалH
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныDCGW -
Толщина пластины, S (мм)3,969
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0,4
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)9,525
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплава7525
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработкиL (чистовая)
-
Вид пластиныПластины со вставками PCBN
-
Задний уголC
-
Класс точностиG
-
Конструктивные особенности пластиныW

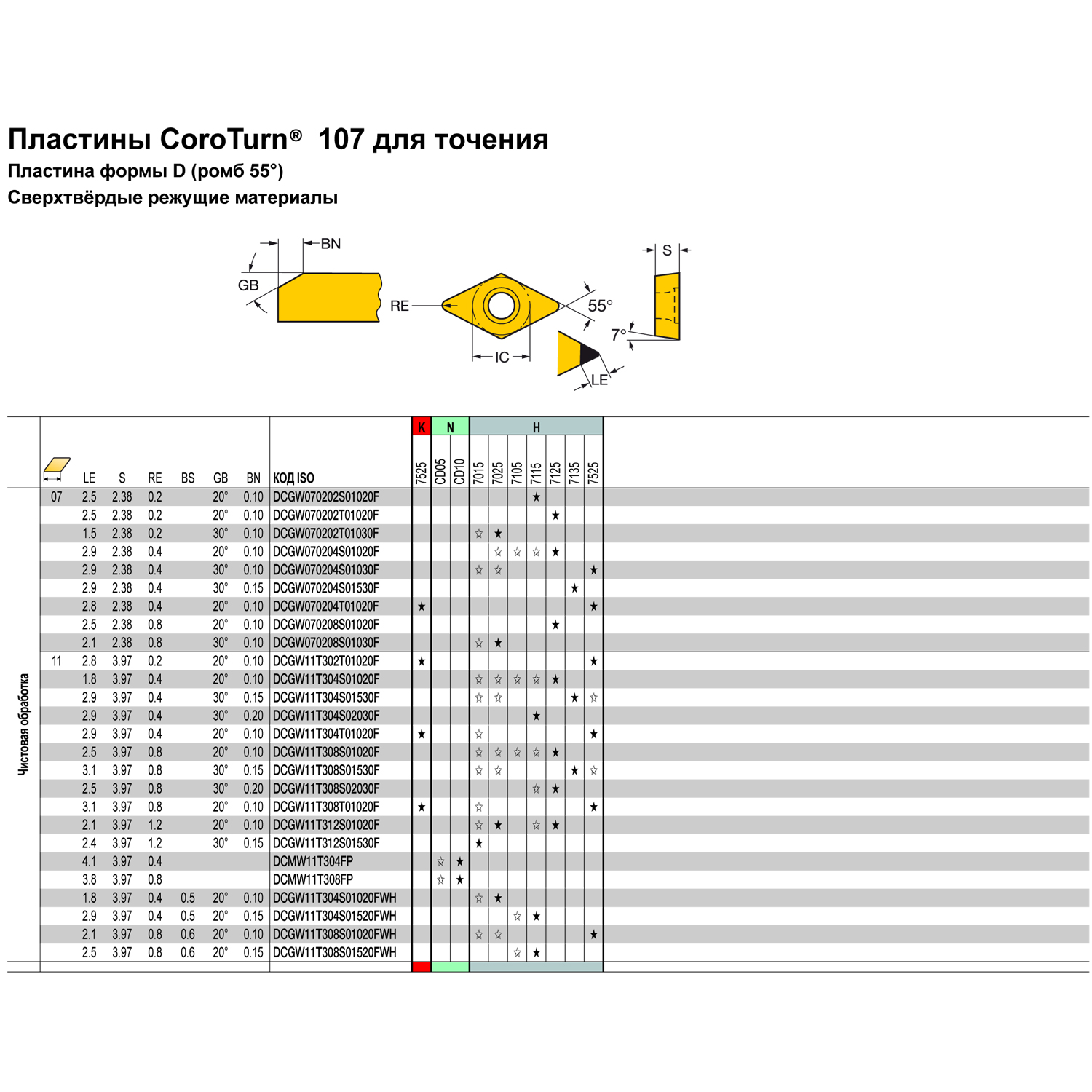

Описание
S01530F
S - округленная кромка с отрицательной фаской
015 BN = 0.15 - ширина фаски
30 GB = 30° - угол фаски
F - вставки из CBN впаяны во все режущие кромки
S - округленная кромка с отрицательной фаской
015 BN = 0.15 - ширина фаски
30 GB = 30° - угол фаски
F - вставки из CBN впаяны во все режущие кромки

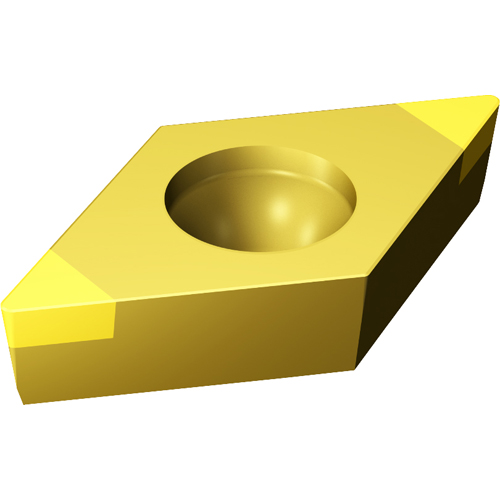

DCGW
Твердосплавная сменная пластина DCGW со вставками PCBN/PCD по металлу ромбической формы 55°.
Пластина гладкая, с отверстием под винт (40-60°).
Задний угол 7° (позитивная). Допуск: m: D1: 0.025. S1: ±0.13.
Сплав 7525
Сплав на основе кубического нитрида бора. Высокая прочность кромки делает его хорошим дополнительным сплавом для прерывистого резания стали высокой твёрдости. CB7525 (BN) - H25 (H20-H30), K05 (K01-K10)
