CNGN 120408 T01020 TC100 пластина
CNGN 120408 T01020 TC100 пластина
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.
Обрабатываемый материал
K
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.
Форма пластины
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Марка пластины
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)
12,9
Толщина пластины, S (мм)
4,76
Все характеристики
Цена по запросу
Узнать цену
Нет в наличии. Возможность заказа
Бесплатная доставка по РФ со склада
Сроки поставки сообщим в обратной связи

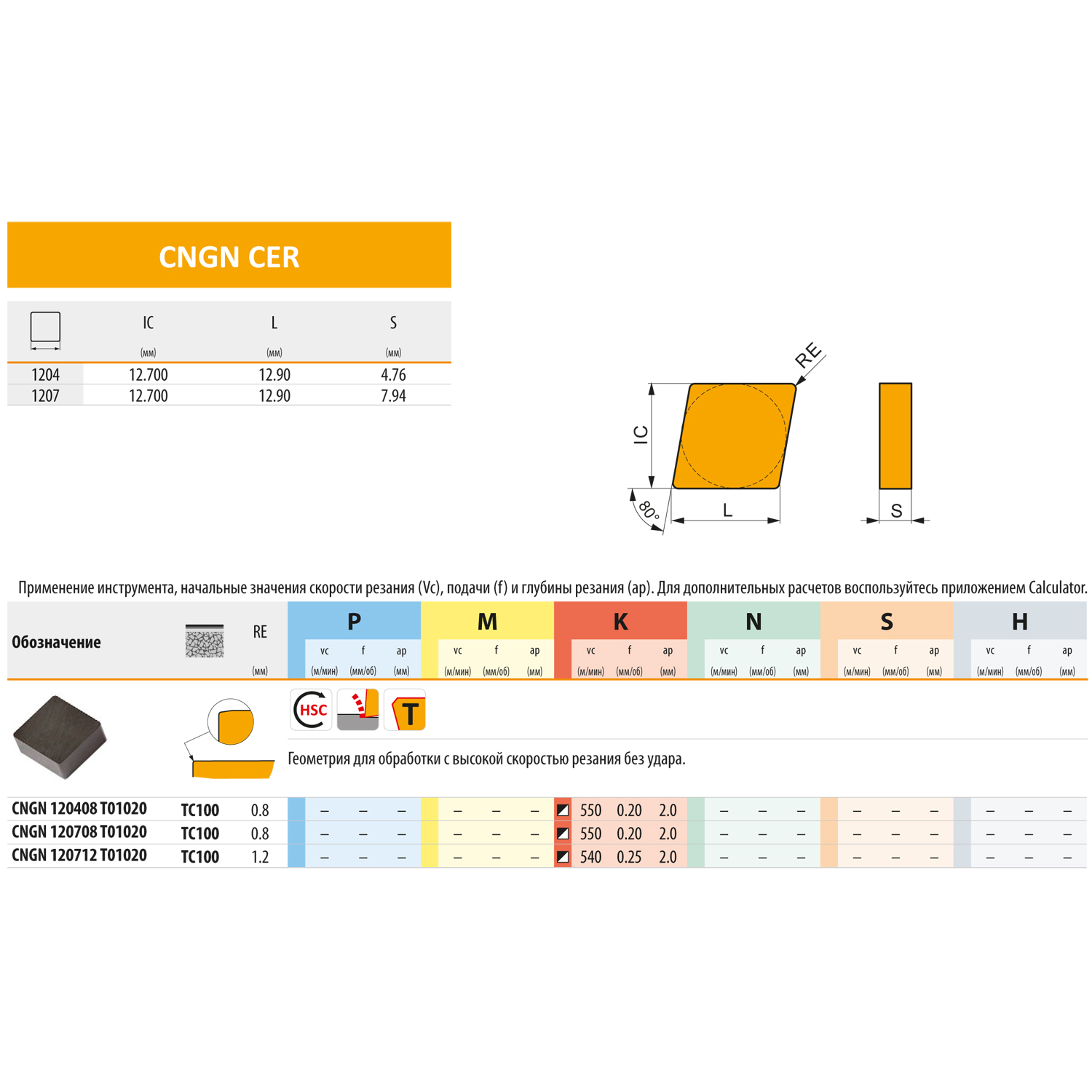

Технические характеристики:
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалK
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныCNGN -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)12,9 -
Толщина пластины, S (мм)4,76
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0,8
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)12,7
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваTC100
-
Вид пластиныЦельные пластины PCBN
-
Задний уголN
-
Класс точностиG
-
Конструктивные особенности пластиныN
CNGN

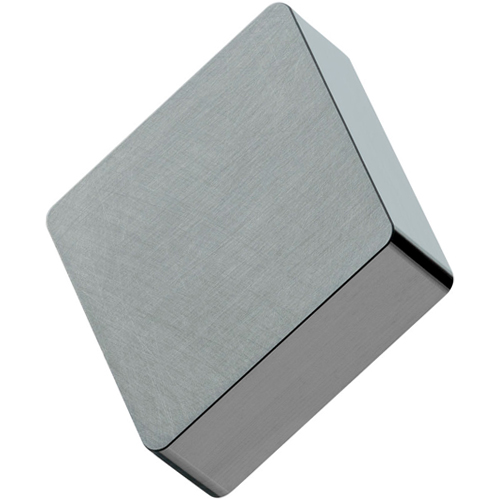

Твердосплавная сменная пластина CNGN по металлу ромбической формы 80°.
Пластина гладкая, без отверстия.
Задний угол 0°. Допуск: m: D1: 0.025. S1: ±0.13.
Сплав TC100
Керамика для обработки чугуна. Подходит для точения с высокой скоростью. резания в стабильных условиях.
