DCMW 11T304 T00815ME KBN05M пластина со вставками PCBN/PCD

Главная

Твердосплавные пластины

Пластины со вставками PCBN/PCD

Арт: 24932

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

dcmw 11t304 t00815me kbn05m пластина со вставками PCBN/PCD

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

D-ромбическая 55°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

DCMW

Толщина пластины, S (мм)

3,97

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0,4

Все характеристики

Цены указаны с НДС

8 728 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

87 283 ₽ | уп (10 шт)

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

H
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

D-ромбическая 55°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

DCMW
Толщина пластины, S (мм)

3,97
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0,4
Диаметр (внутренний), d (мм)

4,4

Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

9,525
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

KBN05M
Вид пластины

Пластины со вставками PCBN
Задний угол

C
Класс точности

M
Конструктивные особенности пластины

W

Описание

ME T00815 - 0,003"×15° Фаска. Ориентирован на острую резку, меньше заусенцев.

DCMW

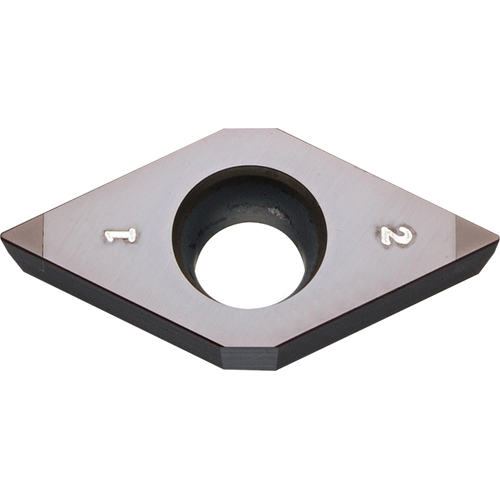

Твердосплавная сменная пластина DCMW со вставками PCBN/PCD по металлу ромбической формы 55°.
Пластина гладкая, с отверстием под винт (40-60°).
Задний угол 7° (позитивная). Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.

Сплав KBN05M

Основа с абсолютным сопротивлением тепловой деформации. Толстое и прочное покрытие, обеспечивающее высокую износостойкость. Применение: высокоскоростная и высокоэффективная обработка стали.
