TPGW110204-3 BHC125P пластина со вставками PCBN/PCD

Главная

Твердосплавные пластины

Пластины со вставками PCBN/PCD

Арт: 18267

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

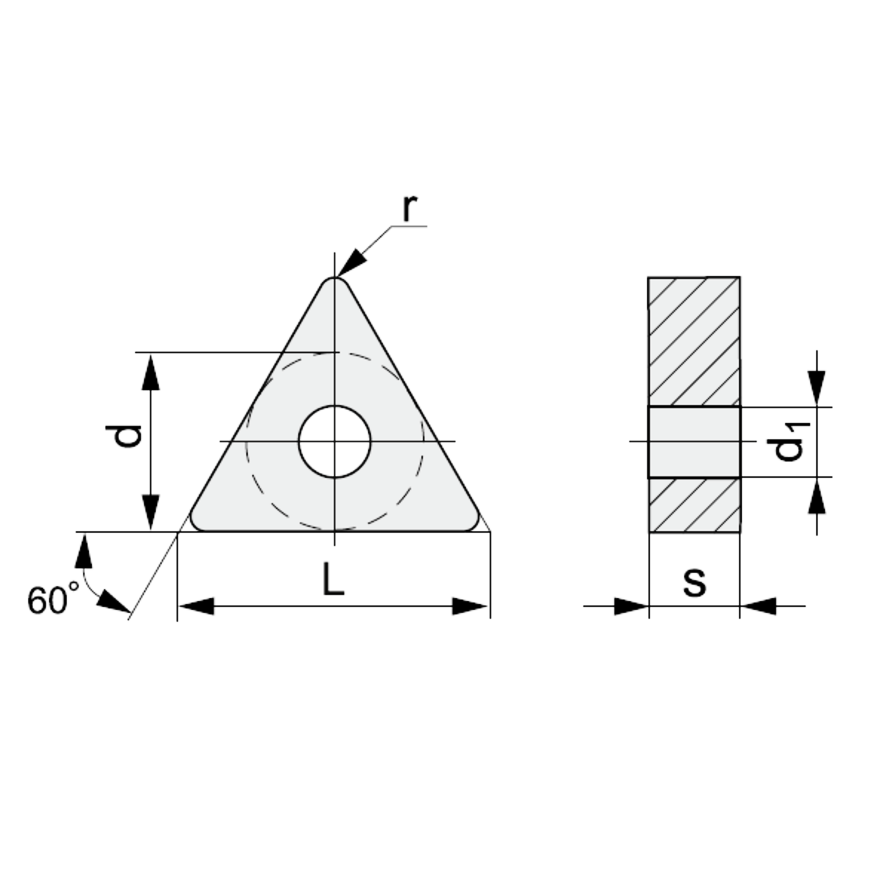

Фото 1: TPGW110204-3 BHC125P пластина со вставками PCBN/PCD

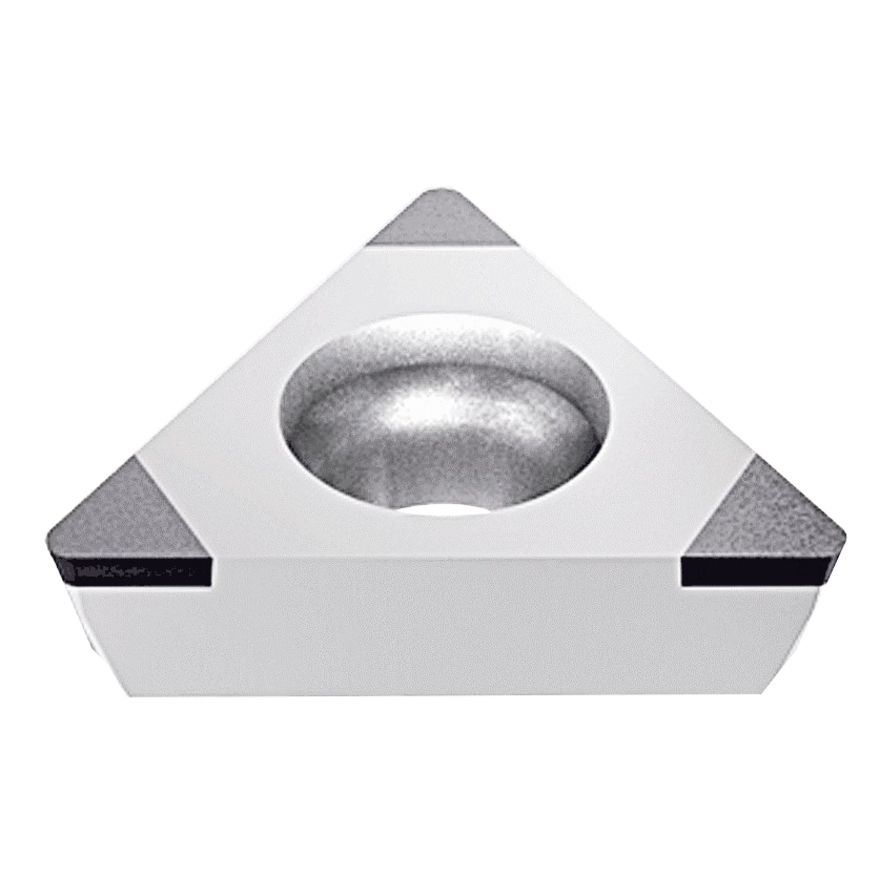

Фото 2: TPGW110204-3 BHC125P пластина со вставками PCBN/PCD

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TPGW

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0,4

Диаметр (внутренний), d (мм)

2,8

Все характеристики

Цена по запросу

Узнать цену

Нет в наличии. Возможность заказа

Бесплатная доставка по РФ со склада

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

H
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TPGW
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0,4
Диаметр (внутренний), d (мм)

2,8

S (мм)

3,18
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

BHC125P
Артикул производителя

TPGW110204-3-BHC125P
D (мм)

6,35

Описание

Пластина сменная токарная треугольной формы с углом 60 градусов, тороидальным отверстием, без стружколомающих канавок.

Пластина без стружколома с плоской поверхностью - для обработки чугуна. Стабильное позиционирование. Прочная конструкция режущей кромки для прерывистых условий резания.

Сплав BHC125P подходит для обычной обработки твердой стали. Покрытие AlTiN с высокой стойкостью к нагреву и окислению. Многомодовое зернистое основание
CBN с высокой ударной вязкостью и улучшенной износостойкостью.

TPGW

Твердосплавная сменная пластина TPGW со вставками PCBN/PCD по металлу треугольной формы.
Пластина гладкая, с отверстием под винт (40-60°).
Задний угол 11°. Допуск: m: D1: 0.025. S1: ±0.13.
