VNMG 160412 TF IC907 пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 67387

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

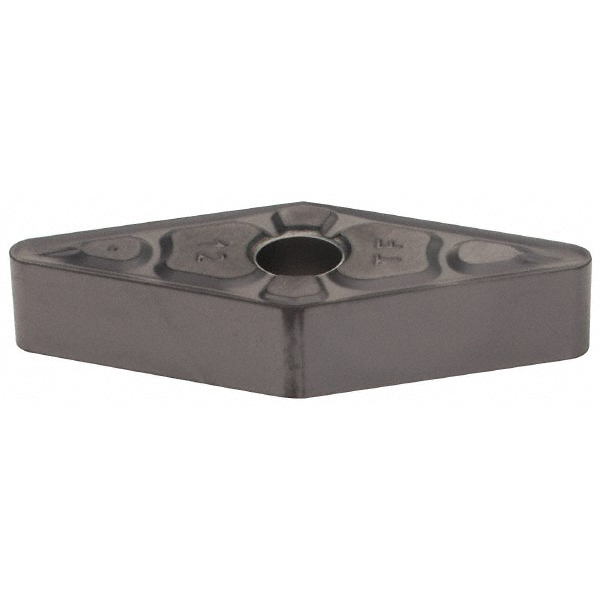

Фото 1: VNMG 160412 TF IC907 пластина для точения

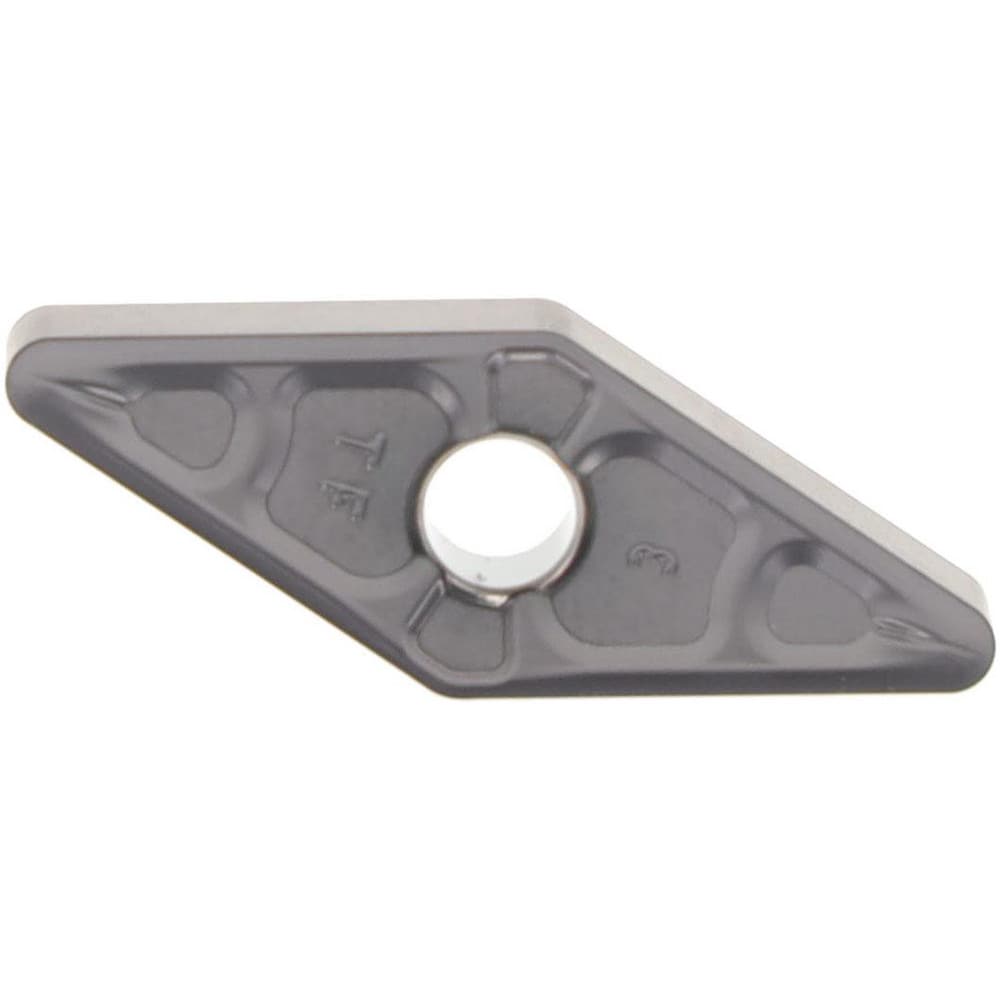

Фото 2: VNMG 160412 TF IC907 пластина для точения

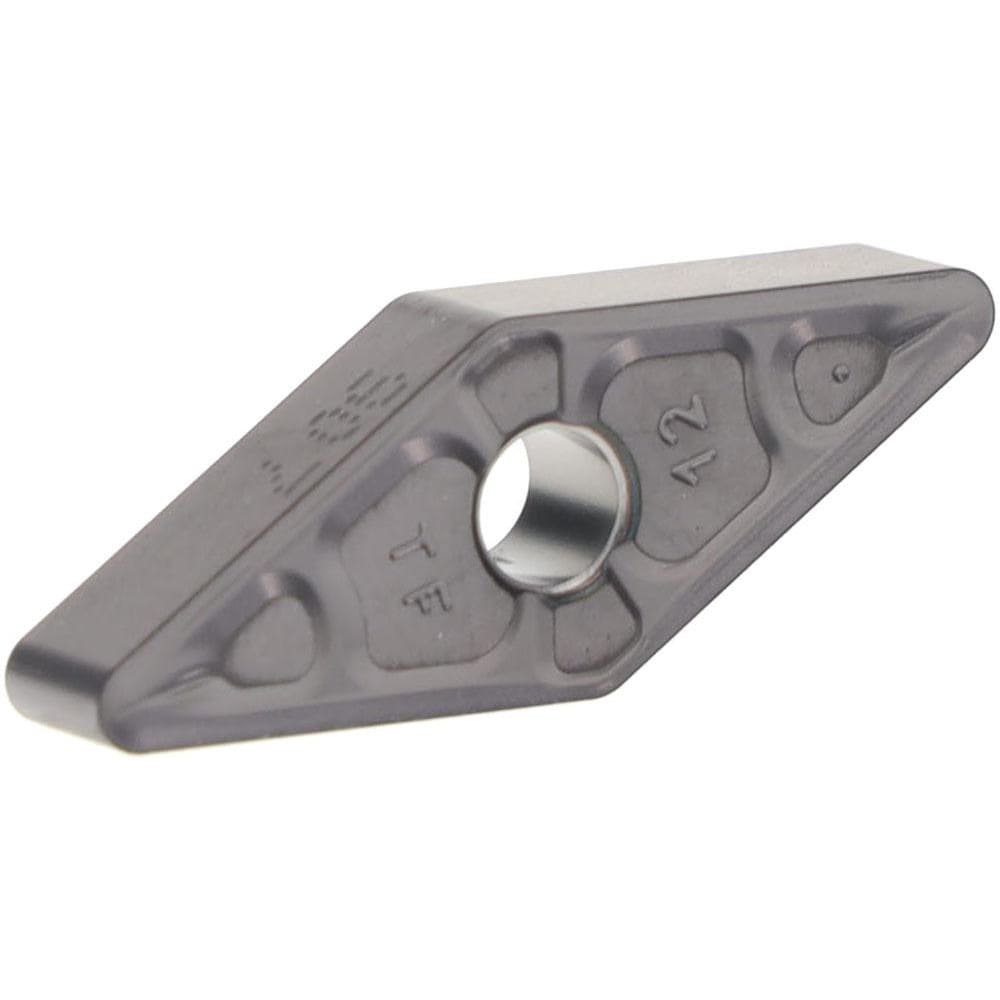

Фото 3: VNMG 160412 TF IC907 пластина для точения

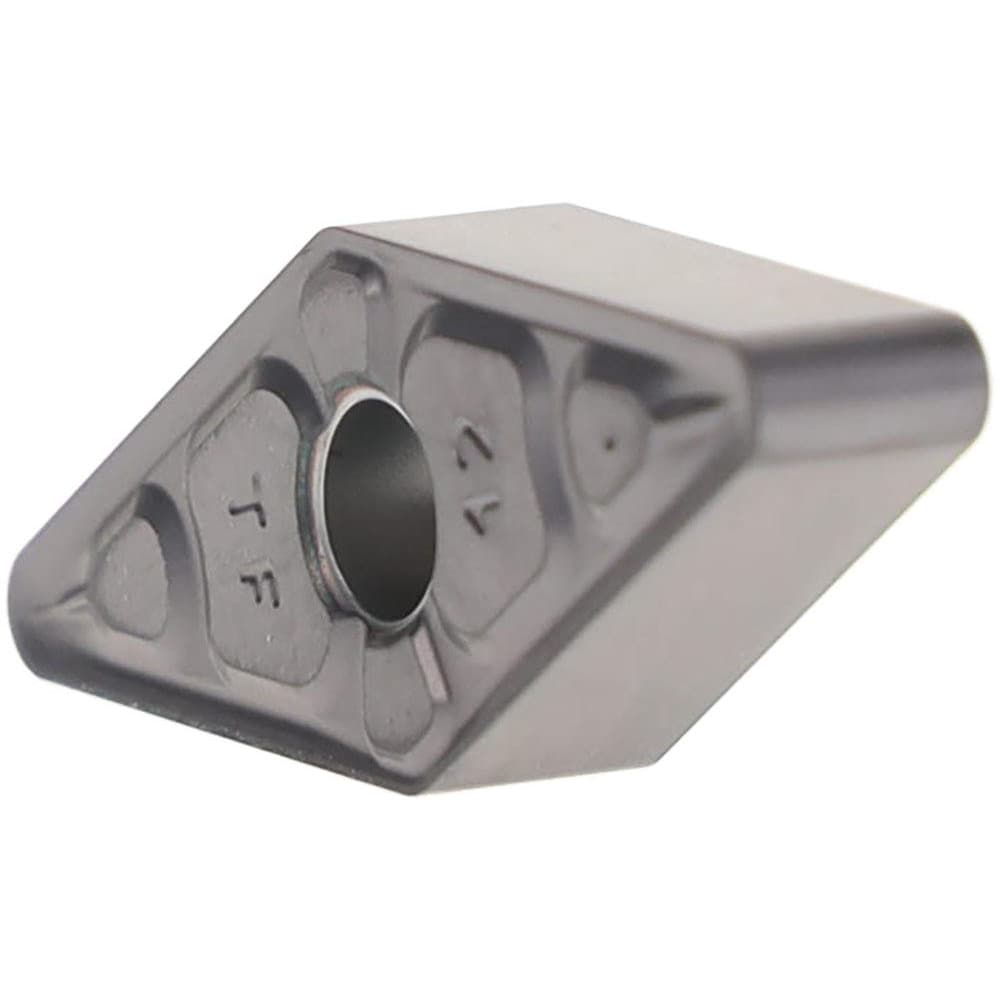

Фото 4: VNMG 160412 TF IC907 пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSH

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

V-ромбическая 35°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

VNMG

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

16.6

Толщина пластины, S (мм)

4.76

Все характеристики

Цены указаны с НДС

1 903 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

19 030 ₽ | уп (10 шт)

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSH
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

V-ромбическая 35°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

VNMG
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

16.6
Толщина пластины, S (мм)

4.76
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

1.2
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

9.52

Стружколом

TF
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

IC907
Вид пластины

твердосплавная
Задний угол

N
Класс точности

M
Конструктивные особенности пластины

G
Артикул производителя

5505841

VNMG

Твердосплавная сменная пластина VNMG для точения по металлу ромбической формы 35°.
Пластина двусторонняя со стружколомом, с отверстием.
Задний угол 0° (негативная) Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.

Сплав IC907

Прочная мелкозернистая основа с покрытием PVD, для широкого спектра материалов, таких как сталь, легированная и закаленная сталь, аустенитная нержавеющая сталь и жаропрочные сплавы на средних и относительно высоких скоростях резания при стабильных условиях. Отличается превосходной износостойкостью и высоким сопротивлением пластической деформации.

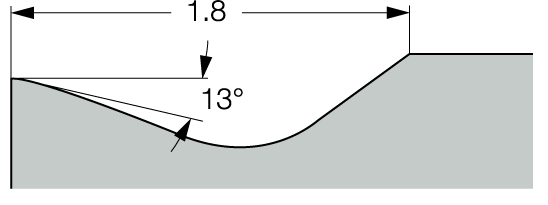

Стружколом TF

Двухсторонние пластины с положительными передними углами для предотвращения деформационного упрочнения. Передние углы изменяются вдоль кромки до негативных углов, что препятствует скалыванию. Специальная конструкция снижает износ в виде лунок. Используется для углеродистой и легированной стали, нержавеющей стали и жаропрочных сплавов.
