LNMX 1608L HF IC3028 пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 64789

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

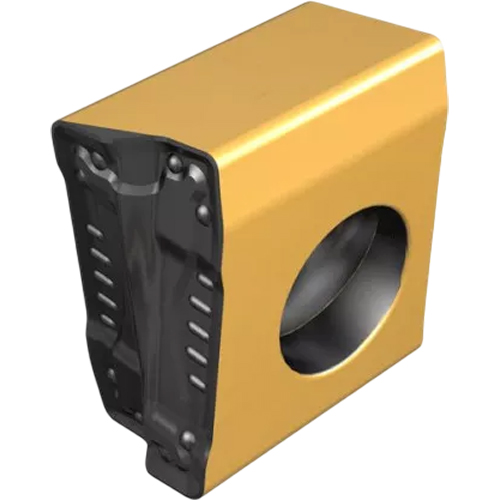

Фото 1: LNMX 1608L HF IC3028 пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

L-прямоугольная 90°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

LNMX

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Толщина пластины, S (мм)

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

MS
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

L-прямоугольная 90°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

LNMX
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

16
Толщина пластины, S (мм)

14
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

1.2
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

8.5

Стружколом

HF
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

IC3028
Вид пластины

твердосплавная
Задний угол

N
Класс точности

M
Конструктивные особенности пластины

X
Артикул производителя

5506071

Описание

Тангенциально закрепляемые пластины для обработки с большой подачей (до 2.4 мм/об).

Рекомендованные режимы резания:
a_p - 0.50-2.40 мм
f - 1.50-2.40 мм/об

LNMX

Твердосплавная сменная пластина LNMX по металлу прямоугольной формы.
Фиксация: спецконструкция.
Задний угол 0° (негативная) Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.

Сплав IC3028

Очень прочный твёрдый сплав с PVD покрытием. Рекомендуется для токарной обработки сталей, нержавеющих сталей, титана и жаропрочных сплавов при низких и средних скоростях резания, при прерывистом резании на сверхтяжёлых режимах.
