SNMM250724 HM UH6400 пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 63978

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

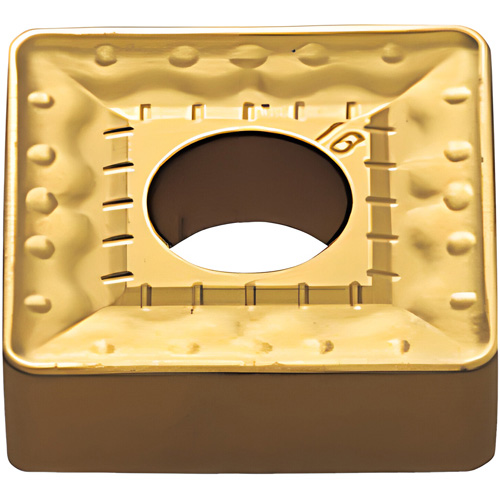

Фото 1: SNMM250724 HM UH6400 пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

S-квадратная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

SNMM

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

25.4

Толщина пластины, S (мм)

7.94

Все характеристики

Цены указаны с НДС

3 360 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

33 600 ₽ | уп (10 шт)

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

P
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

S-квадратная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

SNMM
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

25.4
Толщина пластины, S (мм)

7.94
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

2.4
Диаметр (внутренний), d (мм)

9.12
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

25.4

Стружколом

HM
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

UH6400
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

H (тяжелая черновая)
Вид пластины

твердосплавная
Задний угол

N
Класс точности

M
Конструктивные особенности пластины

M
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

З-0336

Описание

Пластины с отрицательным задним углом (с отверстием). Острота режущей кромки.

SNMM

Твердосплавная сменная пластина SNMM для точения по металлу квадратной формы.
Пластина со стружколомом, с отверстием.
Задний угол 0° (негативная) Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.

Сплав UH6400

Сплав UH6400 специально разработан для тяжелого обработки. Обеспечивает увеличенный срок службы инструмента при прерывистом резании поверхности покрытой окалиной и более длительный срок службы при непрерывном резании предварительно обработанных деталей.

Стружколом HM

Альтернативный стружколом для тяжелой черновой обработки углеродистой, легированной и нержавеющей стали. Охватывает от нижнего до среднего диапазона тяжелой обработки. Изогнутая кромка и узкая фаска обеспечивают превосходный контроль стружки и повышенную остроту резания. Обтекаемые точки, предусмотренные вдоль режущей кромки, обеспечивают контроль стружки даже при переменной глубине резания. Негативные пластины с отверстием.
