TPGX 110304 L IC908 пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 63860

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

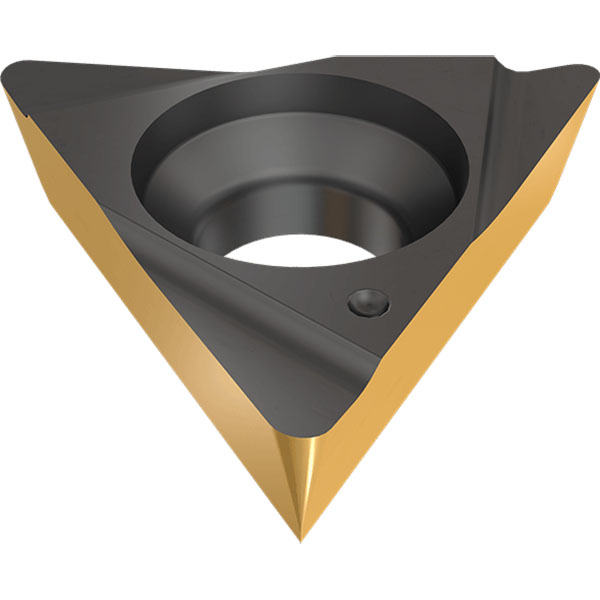

Фото 1: TPGX 110304 L IC908 пластина для точения

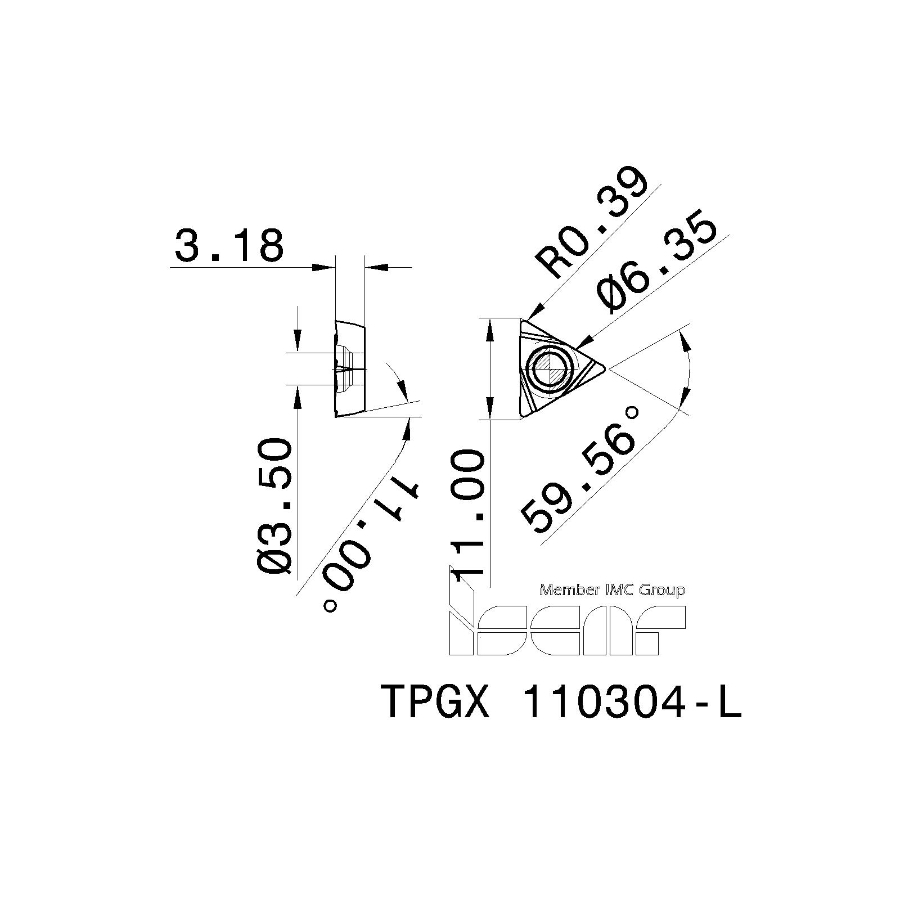

Фото 2: TPGX 110304 L IC908 пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSH

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TPGX

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

11.0

Толщина пластины, S (мм)

3.18

Все характеристики

Цены указаны с НДС

2 016 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

20 160 ₽ | уп (10 шт)

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSH
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TPGX
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

11.0
Толщина пластины, S (мм)

3.18
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

6.35
Стружколом

L

Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

IC908
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

L (чистовая)
Вид пластины

твердосплавная
Задний угол

P
Класс точности

G
Конструктивные особенности пластины

X
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

З-0204

Описание

Позитивные трехгранные пластины с задним углом 11° и шлифованным стружколомом, для чистовой обработки.

TPGX

Твердосплавная сменная пластина TPGX по металлу треугольной формы.
Фиксация: спецконструкция.
Задний угол 11° (позитивная). Допуск: m: D1: 0.025. S1: ±0.13.

Сплав IC908

Прочная мелкозернистая основа с покрытием PVD. Рекомендуется для общей обработки широкого ряда материалов (сталь, легированная сталь, аустенитная нержавеющая сталь, жаропрочные сплавы) на средних скоростях резания. Высокая устойчивость к износу и скалыванию.
