VNGA 160404T IN22 пластина для точения
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.
Обрабатываемый материал
KH
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.
Форма пластины
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Марка пластины
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)
16.6
Толщина пластины, S (мм)
4.76
Все характеристики
Цены указаны с НДС
2 210 ₽ | шт
Продажа данного товара соуществляется упаковками по 10 пластин.
22 105 ₽ | уп (10 шт)
В корзину
Наличие:
На складе
На складе
Бесплатная доставка
при заказе от 3 000 ₽
при заказе от 3 000 ₽
до ПВЗ ТК вашего города
Москва и область
1-2 дня
Санкт-Петербург
2-3 дня
По России
3-5 дней
Технические характеристики:
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалKH
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныVNGA -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)16.6 -
Толщина пластины, S (мм)4.76
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.4
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)9.52
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваIN22
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработкиL (чистовая) / M (получистовая)
-
Вид пластиныметаллокерамическая
-
Задний уголN
-
Класс точностиG
-
Конструктивные особенности пластиныA
-
Артикул производителя5793049
VNGA

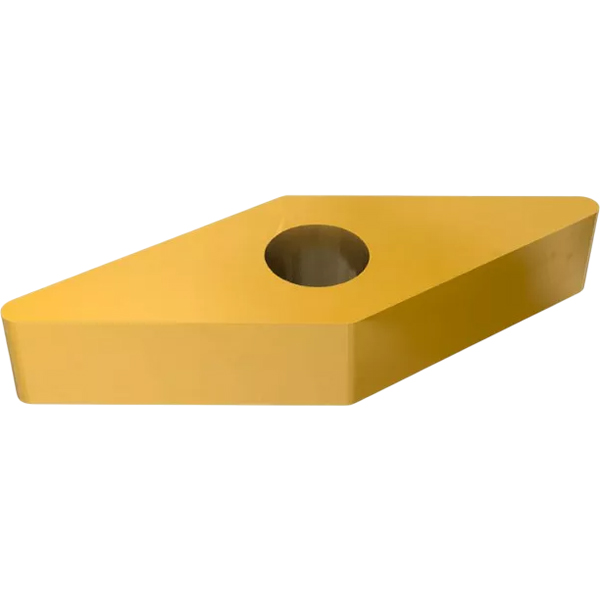

Твердосплавная сменная пластина VNGA со вставками PCBN/PCD по металлу ромбической формы 35°.
Пластина гладкая, с отверстием.
Задний угол 0°. Допуск: m: D1: 0.025. S1: ±0.13.
Сплав IN22
Черная керамика (Al2O3 + TiCN), для получистовой и чистовой обработки закаленной стали и отбеленного чугуна на относительно высоких скоростях резания.
