DNGG 150612 SGF H13A пластина для точения
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
На складе
при заказе от 15 000 ₽
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материал
-
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.
Бренд -
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластины -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)6.4 -
Расстояние между опорной и верхней поверхностями пластины. Влияет на прочность кромки и глубину резания.Толщина пластины, S (мм)
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)
-
Диаметр крепежного отверстия.Диаметр (внутренний), d (мм)5.16
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)12.7
-
Профиль на передней поверхности пластины, обеспечивающий дробление и отвод стружкиСтружколом
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплава
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработки
-
Угол между задней поверхностью пластины и обработанной поверхностью детали. Обеспечивает распределение усилий резания. положительный — для чистовой обработки, нулевой/отрицательный — для черновой.Задний угол
-
Буквенное обозначение допусков на геометрические размеры (по ISO 1832). Определяет точность позиционирования режущей кромки относительно опорных поверхностей державки. Например, класс G — для чистового точения, M для чернового.Класс точностиG
-
Исполнение режущей кромки, наличие фаски/скругления, тип крепления, число рабочих вершин, исполнение стружколома.Конструктивные особенности пластиныG
-
Артикул производителя25909022

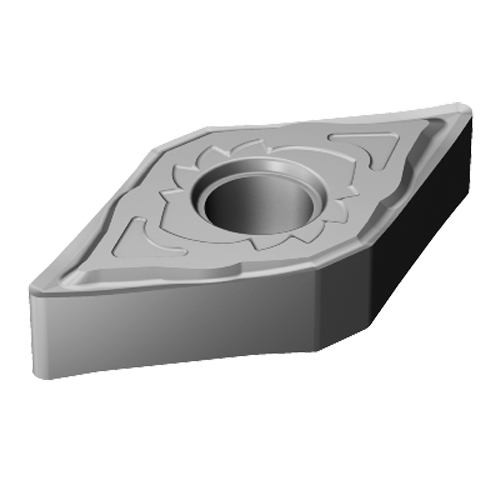

Твердосплавная сменная пластина DNGG по металлу ромбической формы 55°.
Пластина двусторонняя со стружколомом, с отверстием.
Задний угол 0° (негативная) Допуск: m: D1: 0.025. S1: ±0.13.
Сплав без покрытия для обрабатываемого материала:
K20 (K10-K25) обеспечивающий острую режущую кромку, для чернового и чистового фрезерования с низкими скоростями резания в стабильных и средних условиях, с применением СОЖ и без применения СОЖ.
N15 (N10-N25) обеспечивающий острые режущие кромки и предназначенный для черновой и получистовой обработки в стабильных и средних условиях. Превосходное качество обрабатываемой поверхности как с применением СОЖ, так и без применения СОЖ.
S20 (S15-S25) для использования в качестве дополнительного варианта к сплаву H10F в достаточно стабильных условиях. Может использоваться как с применением СОЖ, так и без применения СОЖ.
