WBGT L30201L F VP15TF пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 57028

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

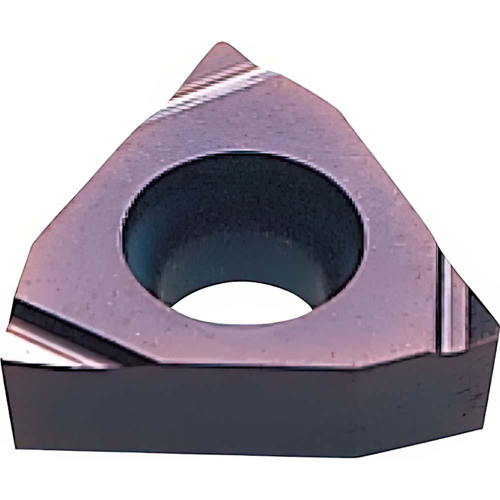

Фото 1: WBGT L30201L F VP15TF пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKS

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

W-тригональная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

WBGT

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Толщина пластины, S (мм)

2.38

Все характеристики

Цены указаны с НДС

1 376 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

13 764 ₽ | уп (10 шт)

В корзину

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKS
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

W-тригональная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

WBGT
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

2
Толщина пластины, S (мм)

2.38
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.1
Диаметр (внутренний), d (мм)

2.3
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

3.97

Стружколом

WB-R/L-F
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

VP15TF
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

F (финишная чистовая)
Вид пластины

твердосплавная
Задний угол

B
Класс точности

G
Конструктивные особенности пластины

T

WBGT

Твердосплавная сменная пластина WBGT для точения по металлу тригональной формы.
Пластина со стружколомом, с отверстием под винт (40-60°).
Задний угол 5° (позитивная). Допуск: m: D1: 0.025. S1: ±0.13.

Сплав VP15TF

Универсальный, подходит для обработки стали, нержавеющей стали, чугуна, жаропрочных сплавов и труднообрабатываемых материалов. Группа обрабатываемых материалов по ISO: P, M, K, S, H.

Стружколом WB-R/L-F

Для чистовой обработки. Канавка стружколома контролирует отвод стружки. Острая режущая кромка обеспечивает отличную шероховатость поверхности.
