TPMH 080204 SV NX2525 пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 57002

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

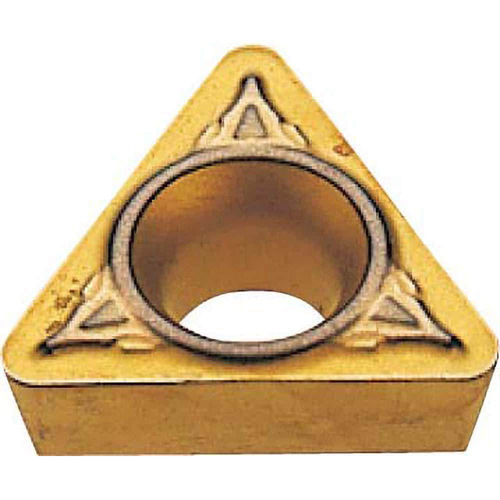

Фото 1: TPMH 080204 SV NX2525 пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMK

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TPMH

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Толщина пластины, S (мм)

2.38

Все характеристики

Цены указаны с НДС

703 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

7 033 ₽ | уп (10 шт)

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMK
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TPMH
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

8
Толщина пластины, S (мм)

2.38
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4
Диаметр (внутренний), d (мм)

2.4
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

4.76

Стружколом

SV
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

NX2525
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

L (чистовая)
Вид пластины

металлокерамическая
Задний угол

P
Класс точности

M
Конструктивные особенности пластины

H

Сплав NX2525

Металлокерамический сплав NX2525 с оптимизированной структурой и специальным связующим веществом, улучшают как износостойкость инструмента, так и предел прочности. Широкий диапазон применения для снижения количества применяемого инструмента. Применяется для непрерывного резания стали, нержавеющей стали, от финишной до получистовой токарной обработки и финишной обработки обычного и ковкого чугуна.

Стружколом SV

Альтернативный стружколом для углеродистой, легированной и нержавеющей стали. Большой передний угол обеспечивает качество резания. Закругленный выступ обеспечивает хороший контроль за стружкой при глубине резания меньше 1 мм. 5° позитивные пластины с отверстием.
