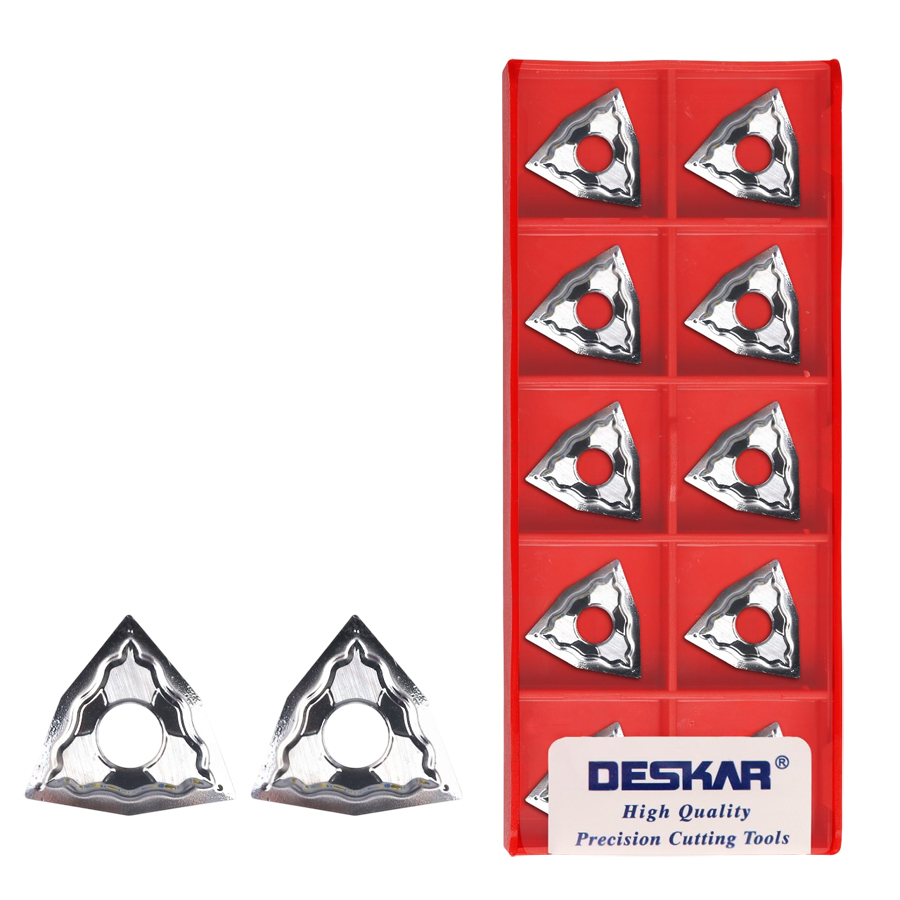

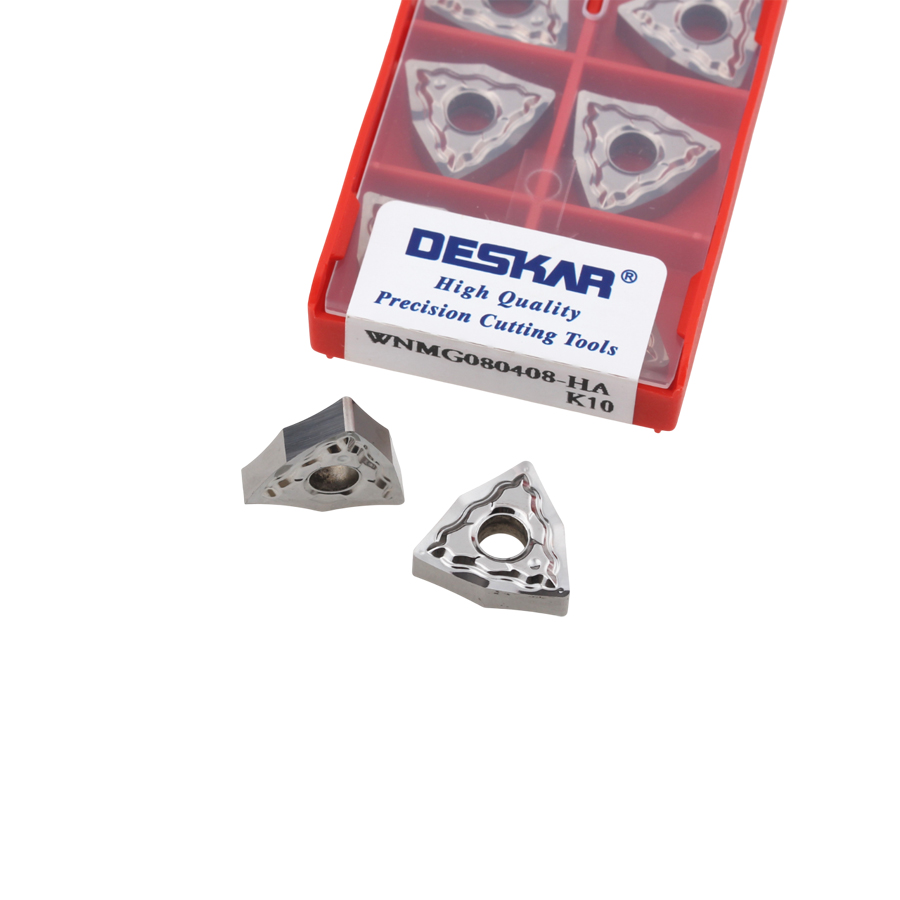

WNMG 080408 HA K10 пластина для точения DESKAR
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
при заказе от 3 000 ₽
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалN
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныWNMG -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)8.7 -
Толщина пластины, S (мм)4.76
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.8
-
Диаметр (внутренний), d (мм)5.16
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)12.7
-
СтружколомHA
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваK10
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработкиL (чистовая)
-
Вид пластинытвердосплавная
-
Задний уголN
-
Класс точностиM
-
Конструктивные особенности пластиныG
-
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.Код производителя00-00052360

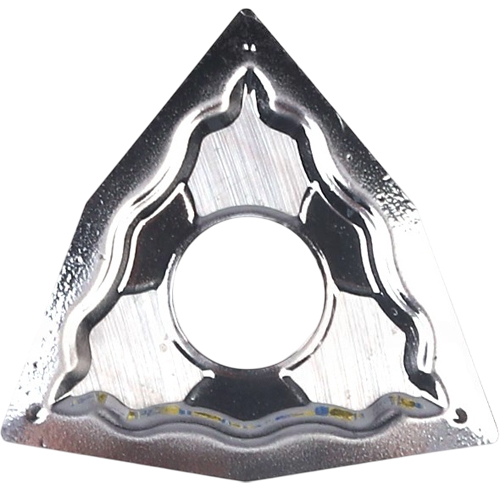

Твердосплавная сменная пластина WNMG для точения по металлу тригональной формы.
Пластина двусторонняя со стружколомом, с отверстием.
Задний угол 0° (негативная) Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.
Сплав K10 с серебристым покрытием предназначен для обработки алюминия. Конструкция режущей кромки, которая позволяет улучшить точность реза и повысить прочность резца, эффективно уменьшая сопротивление трению между режущей кромкой и кромкой детали.
Типовая конструкция делает резец пригодным даже для обработки профиля из алюминиевого сплава. Используется для сменных режущих пластин отрезных и канавочных.
Универсальная и чистовая обработка. Стружколом с хорошей ударопрочностью. Острая режущая кромка обеспечивает небольшие усилия резания.
Специальная особопрочная главная режущая кромка. Предназначена для обработки низкоуглеродистых и нержавеющих сталей и алюминия.
Диапазон применения: Подача - 0.03~0.3 мм/об; Глубина резания - 0.5~2.5 мм.
