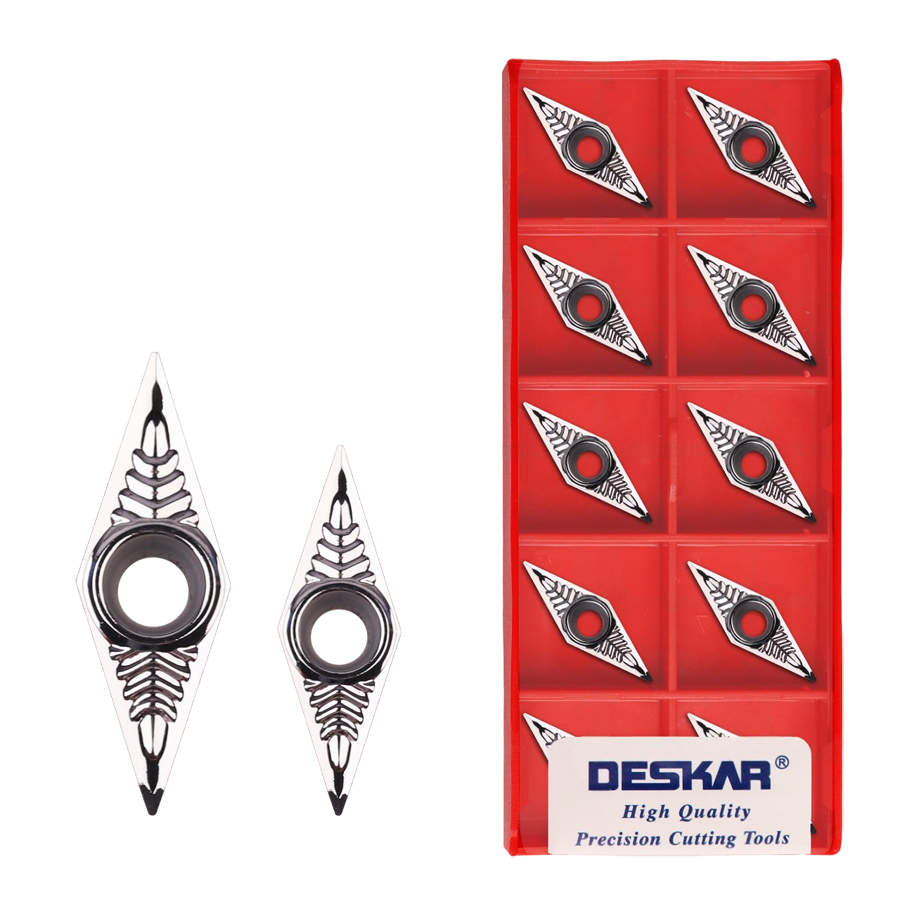

VBGT 160404 AL K10 пластина для точения DESKAR
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
на складе
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалN
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныVBGT -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)15.6 -
Толщина пластины, S (мм)4.76
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.4
-
Диаметр (внутренний), d (мм)4.4
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)9.525
-
СтружколомAL
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваK10
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработкиM (получистовая) / R (черновая)
-
Вид пластинытвердосплавная
-
Задний уголB
-
Класс точностиG
-
Конструктивные особенности пластиныT
-
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.Код производителя00-00047763

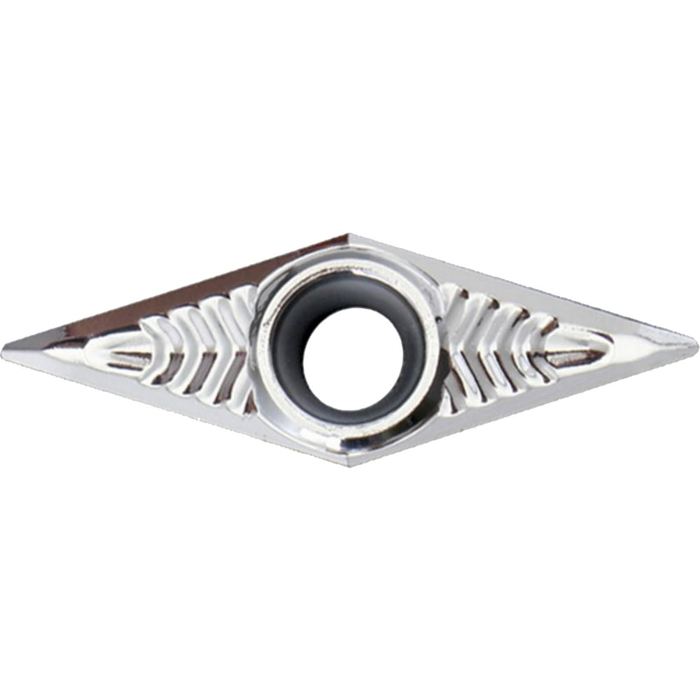

Твердосплавная сменная пластина VBGT для точения по металлу ромбической формы 35°.
Пластина со стружколомом, с отверстием под винт (40-60°).
Задний угол 5° (позитивная). Допуск: m: D1: 0.025. S1: ±0.13.
Сплав K10 с серебристым покрытием предназначен для обработки алюминия. Конструкция режущей кромки, которая позволяет улучшить точность реза и повысить прочность резца, эффективно уменьшая сопротивление трению между режущей кромкой и кромкой детали.
Типовая конструкция делает резец пригодным даже для обработки профиля из алюминиевого сплава. Используется для сменных режущих пластин отрезных и канавочных.
Стружколом AL предназначен для черновой и получистовой обработки алюминиевых сплавов.
Большой передний угол и низкое сопротивление резанию, режущая кромка обеспечивает долгий срок службы в условиях непрерывного резания. Высокоскоростная обработка.
Диапазон применения: Подача - 0.03~0.4 мм/об; Глубина резания - 0.1~4.0 мм.
