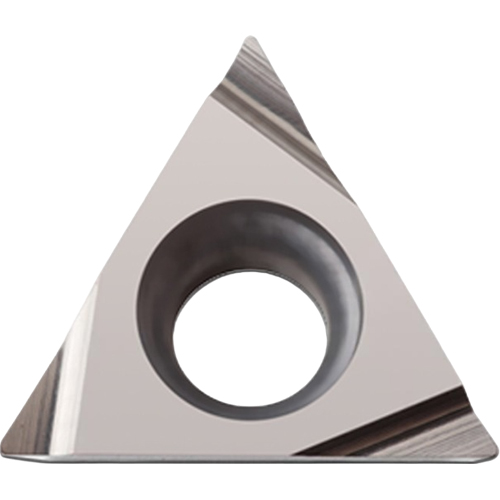

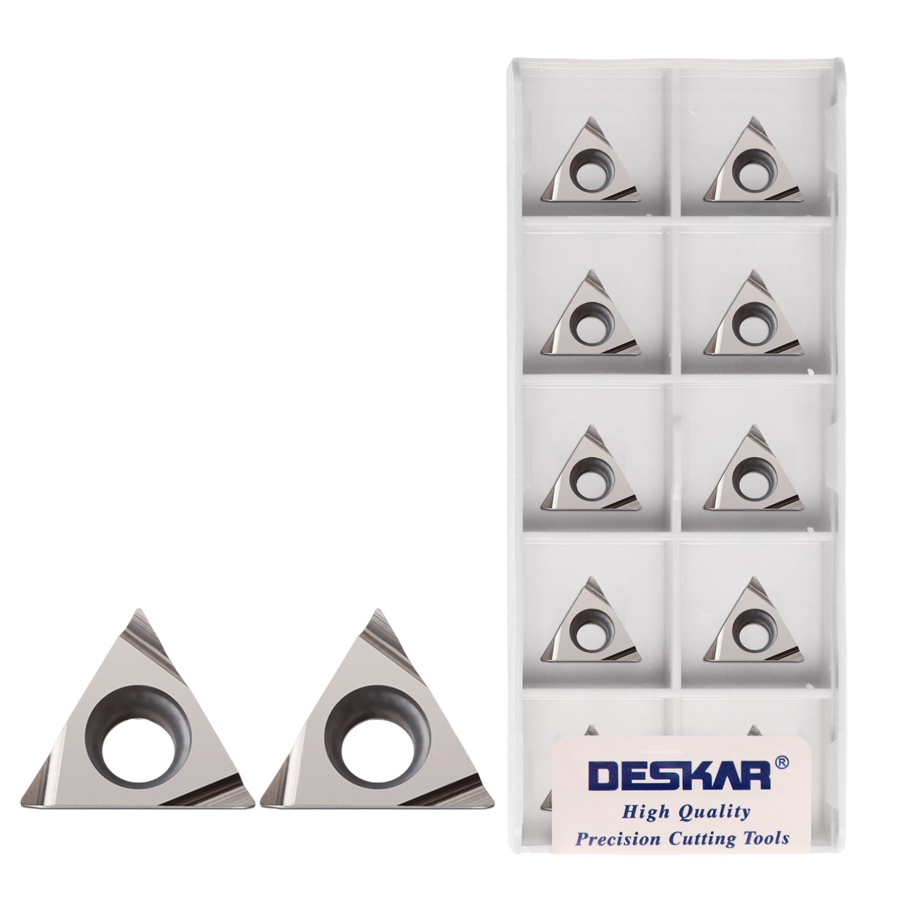

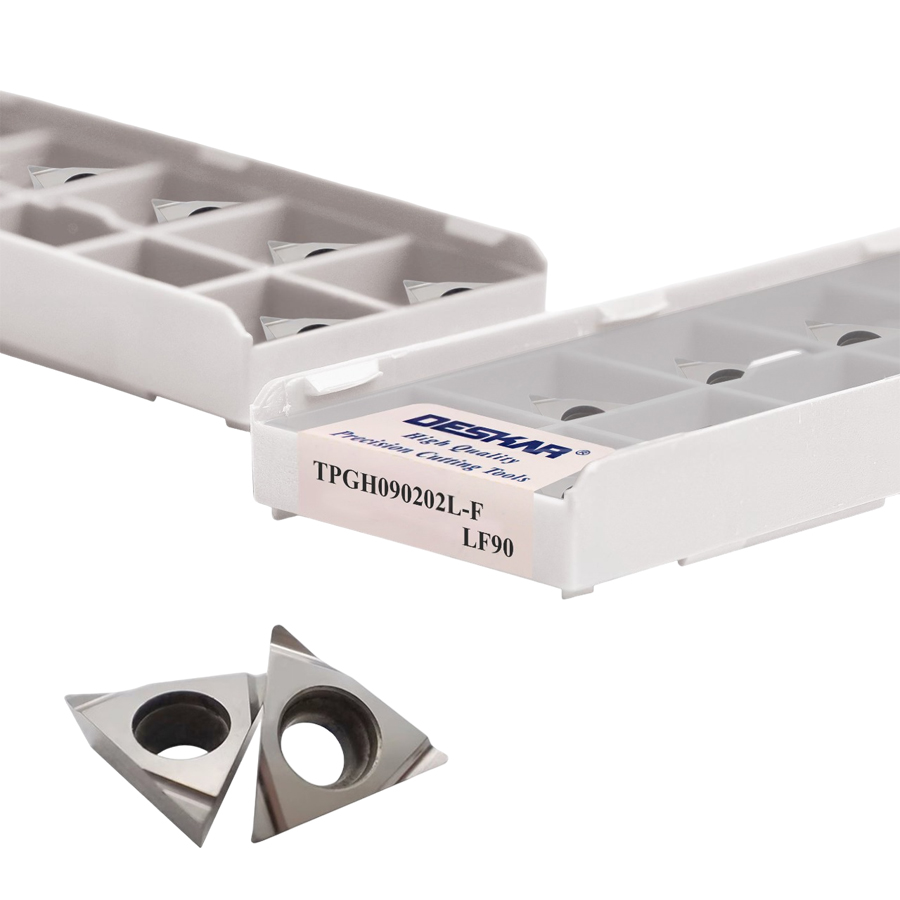

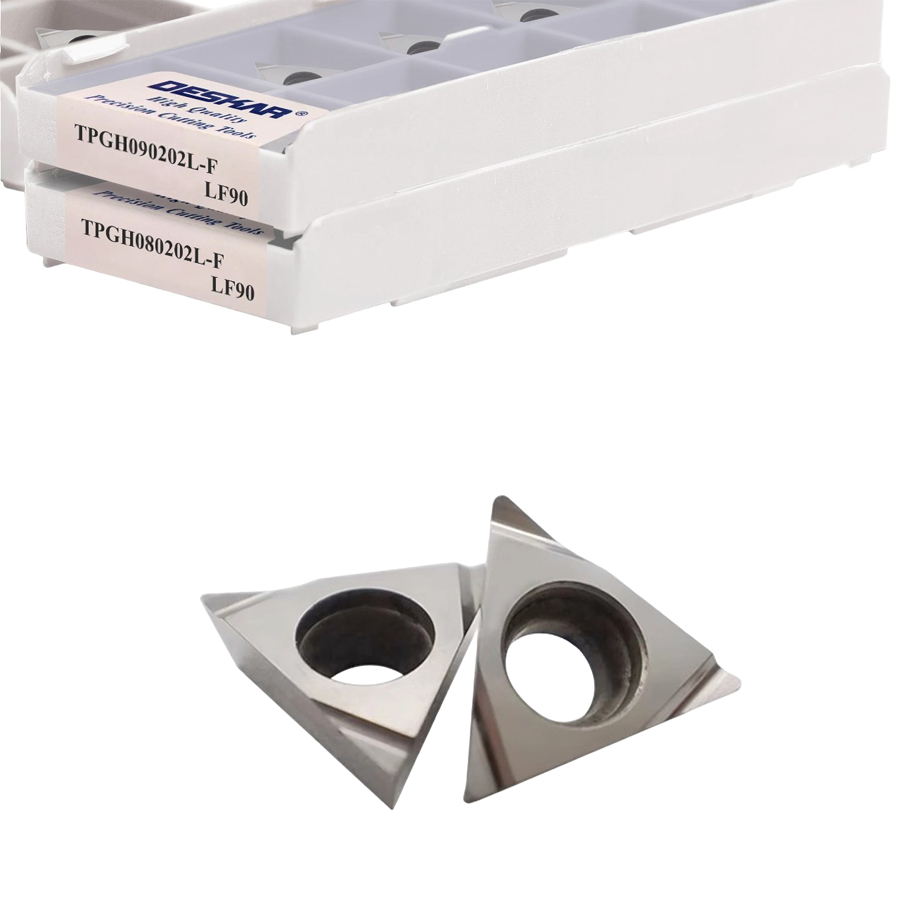

TPGH 090202L F LF90 пластина для точения DESKAR
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалPK
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныTPGH -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)9 -
Толщина пластины, S (мм)2.38
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.2
-
Диаметр (внутренний), d (мм)3.2
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)5.56
-
СтружколомF
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваLF90
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработкиL (чистовая)
-
Вид пластиныметаллокерамическая
-
Задний уголP
-
Класс точностиG
-
Конструктивные особенности пластиныH
-
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.Код производителя00-00052419
Сплав LF90 - металлокерамический, подходит для получистовой и чистовой обработки легированной стали, средне- и низкоуглеродистой стали и чугуна.
Чистовая обработка без удара, с маленьким съемом, прецизионная обработка. Хорошая химическая стабильность, термостойкость и износостойкость пластин.
Используется для токарной и фрезерной обработки. HRC не менее 40. Группа обрабатываемых материалов по ISO: P, K.
Основной компонент - TiCN+NbC. Плотность - 6.65 г/см3. Твердость (HRA) - 92.5. Прочность на изгиб - 1800 МПа. Упругость - 7.30 МПа•м0,5.
