TCMT 110204 FG LF90 пластина для точения DESKAR

Арт: 54403

Скачать каталог DESKAR (ru) (en)

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

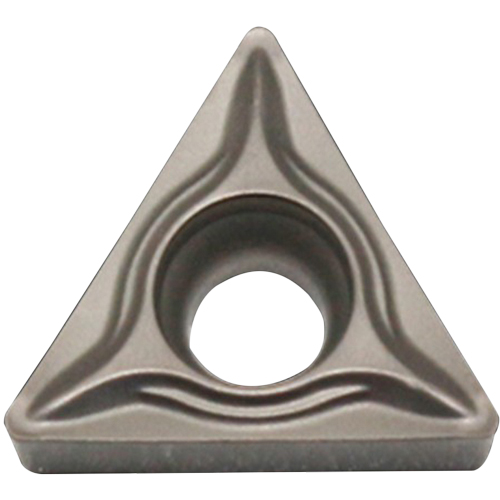

tcmt110204 fg lf90 пластина для точения deskar

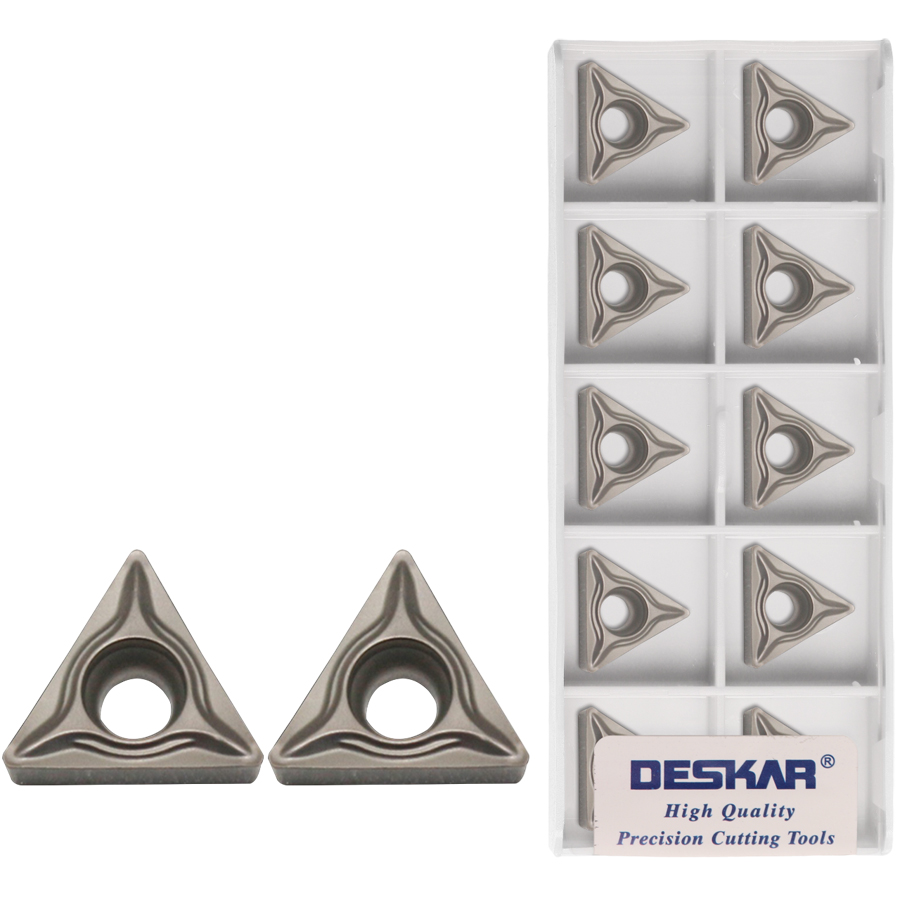

Фото 2: TCMT 110204 FG LF90 пластина для точения DESKAR

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TCMT

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Толщина пластины, S (мм)

2.38

Все характеристики

Цены указаны с НДС

85 ₽ | шт

Предзаказ

Нет в наличии. Возможность заказа

Бесплатная доставка по РФ со склада

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PK
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TCMT
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

11
Толщина пластины, S (мм)

2.38
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4
Диаметр (внутренний), d (мм)

2.8
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

6.35

Стружколом

FG
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

LF90
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

M (получистовая)
Вид пластины

металлокерамическая
Задний угол

C
Класс точности

M
Конструктивные особенности пластины

T
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

00-00052393

TCMT

Твердосплавная сменная пластина TCMT для точения по металлу треугольной формы.
Пластина со стружколомом, с отверстием под винт (40-60°).
Задний угол 7° (позитивная). Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.

Сплав LF90

Сплав LF90 - металлокерамический, подходит для получистовой и чистовой обработки легированной стали, средне- и низкоуглеродистой стали и чугуна.

Чистовая обработка без удара, с маленьким съемом, прецизионная обработка. Хорошая химическая стабильность, термостойкость и износостойкость пластин.

Используется для токарной и фрезерной обработки. HRC не менее 40. Группа обрабатываемых материалов по ISO: P, K.

Основной компонент - TiCN+NbC. Плотность - 6.65 г/см³. Твердость (HRA) - 92.5. Прочность на изгиб - 1800 МПа. Упругость - 7.30 МПа•м^0,5.

Стружколом FG

Прессованный получистовой стружколом, задний конец переднего угла острый, резка легкая, что может эффективно предотвратить появление наростообразованиев на кромке.
