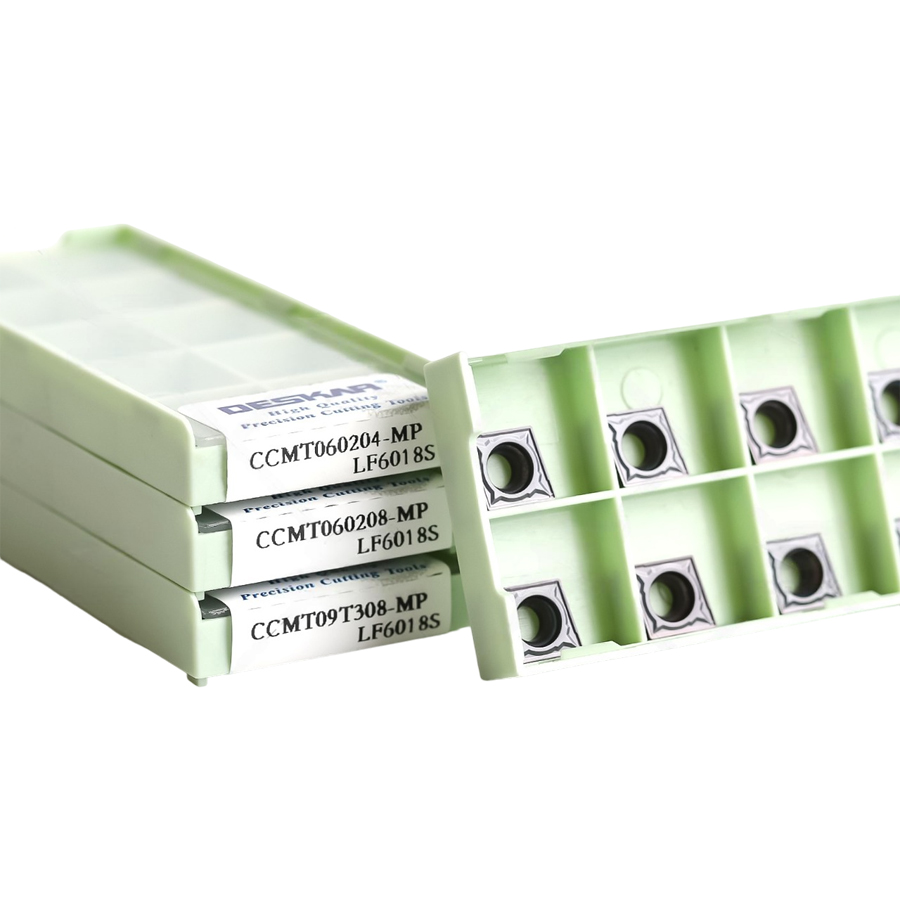

CCMT 060208 MP LF6018S пластина для точения DESKAR
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
на складе
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалMSP
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

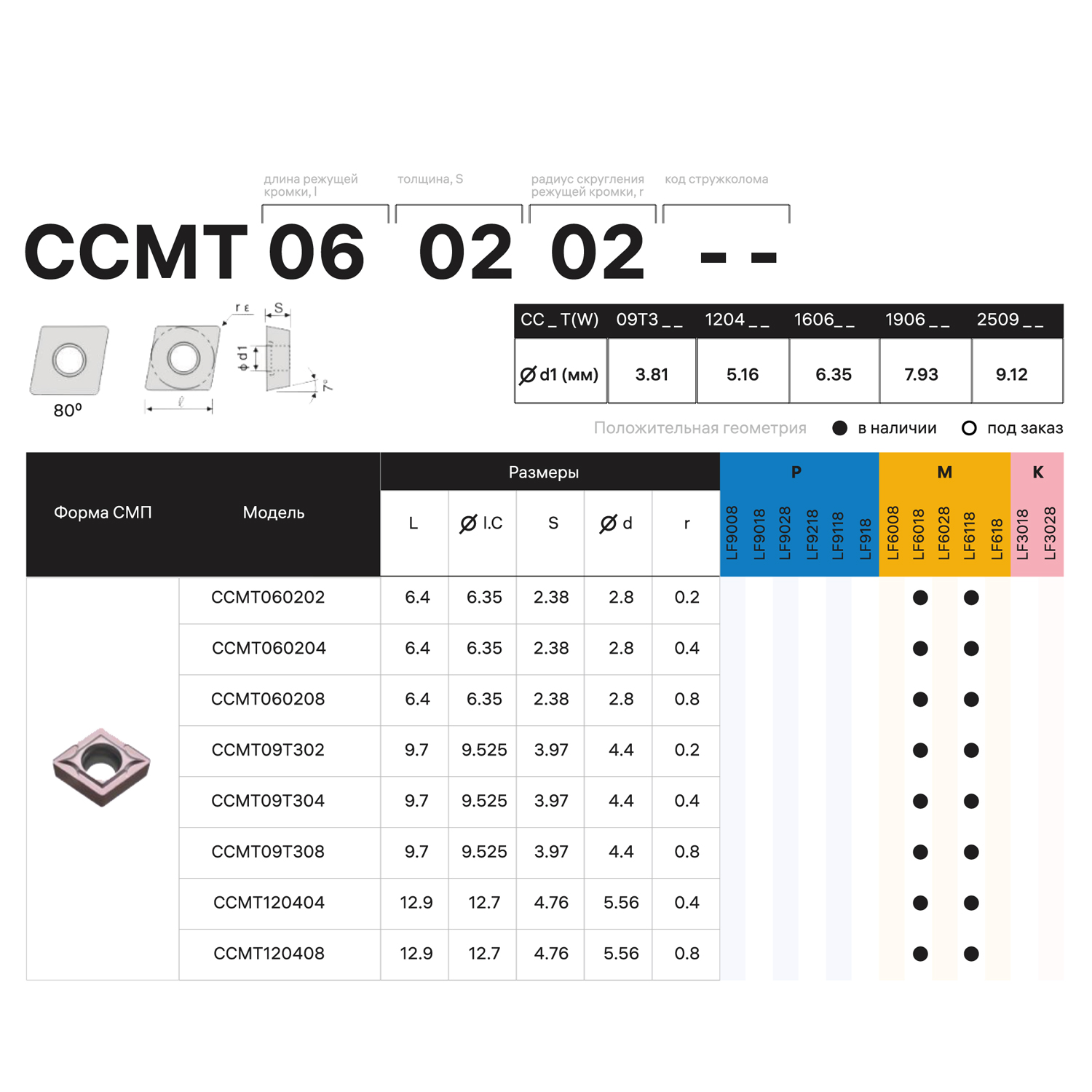

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныCCMT -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)6.4 -
Толщина пластины, S (мм)2.38
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.8
-
Диаметр (внутренний), d (мм)2.8
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)6.35
-
СтружколомMP
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваLF6018S
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработкиL (чистовая) / M (получистовая)
-
Вид пластинытвердосплавная
-
Задний уголC
-
Класс точностиM
-
Конструктивные особенности пластиныT
-
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.Код производителя00-00051907

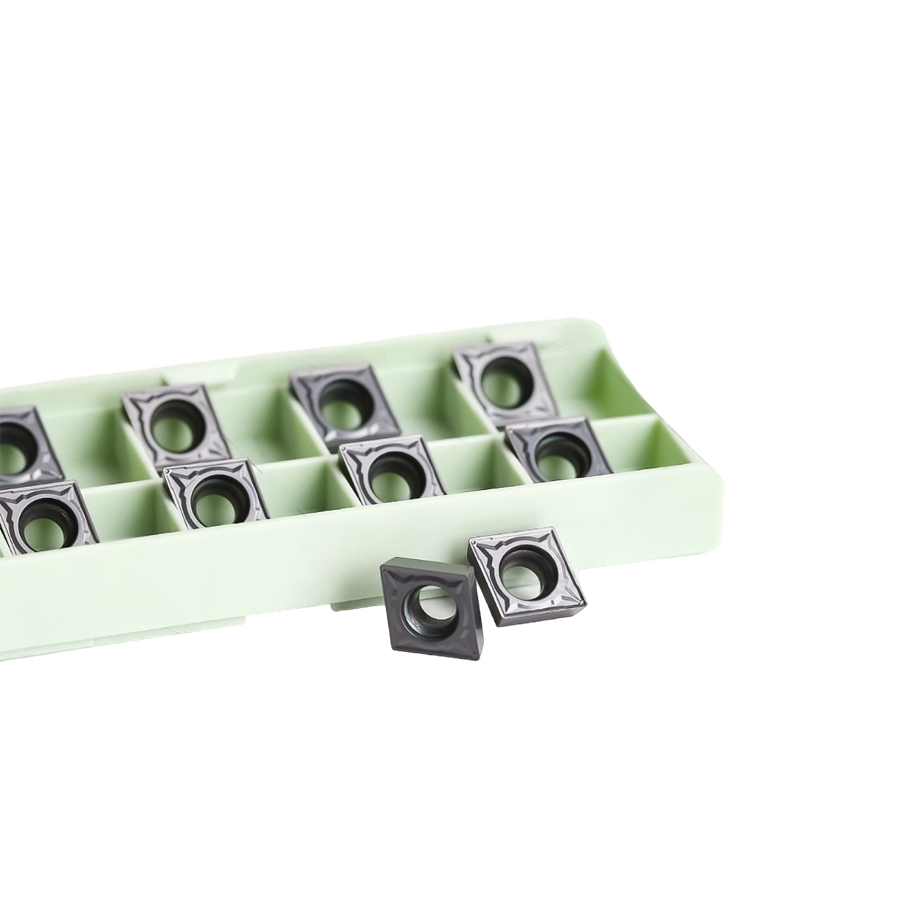

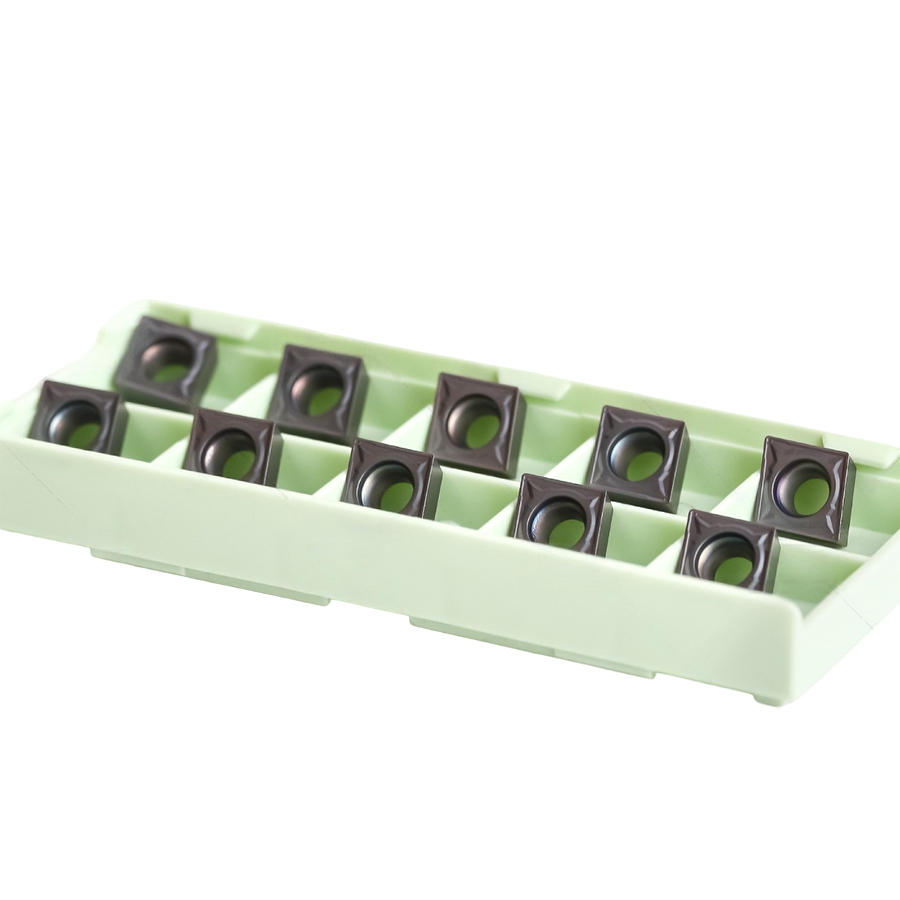

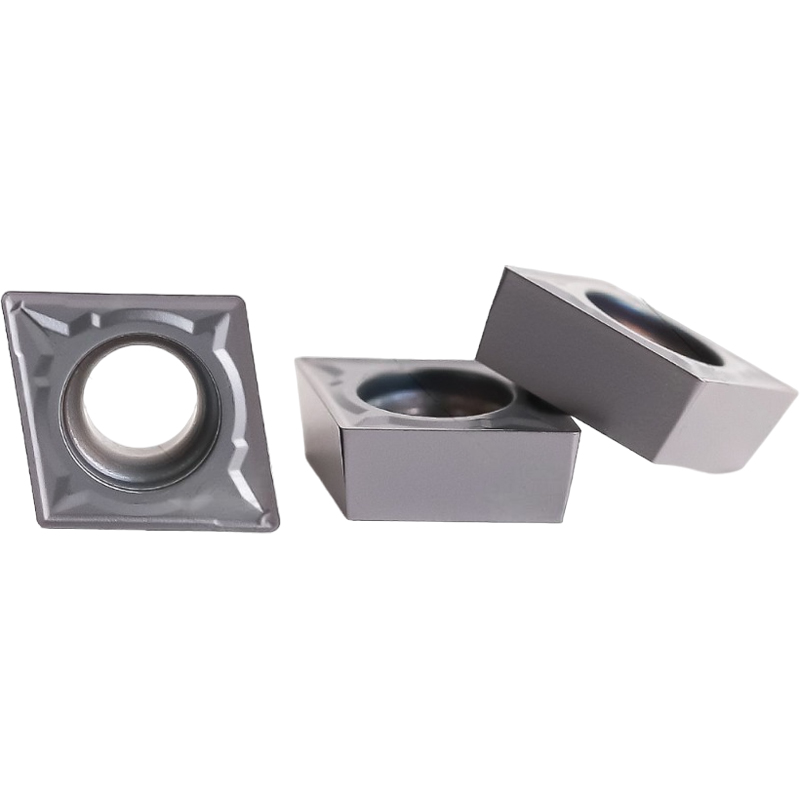

Твердосплавная сменная пластина CCMT для точения по металлу ромбической формы 80°.

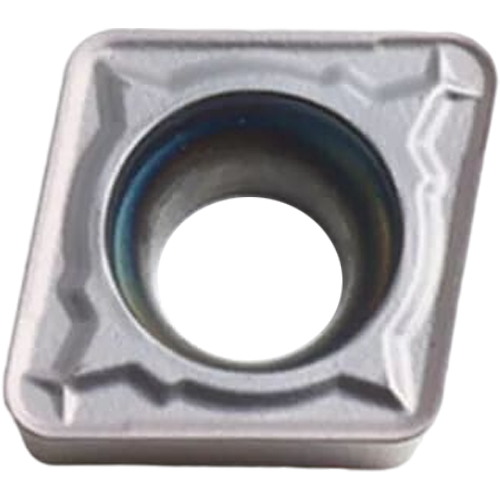

Пластина со стружколомом, с отверстием под винт (40-60°).
Задний угол 7° (позитивная). Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.
Сплав LF6018S Физическое покрытие (PVD) предназначен для обработки нержавеющей стали и легированной стали, обладающий превосходной вязкостью и устойчивостью к износу. Используется при обработке нержавеющей стали, особенно аустенитной нержавеющей стали. Также подходит для резки термостойкой легированной стали на низкой скорости.
"S" в маркировке обозначает улучшенное качество.
Группа обрабатываемых материалов по ISO: M, S, P.
