VNGA 160408 LF70 пластина для точения DESKAR
VNGA 160408 LF70 пластина для точения DESKAR
Арт: 51188
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.
Обрабатываемый материал
PKH
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.
Форма пластины
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Марка пластины
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)
16.5
Толщина пластины, S (мм)
4.76
Все характеристики
Цены указаны с НДС
899 ₽ | шт
В корзину
Наличие:
на складе
на складе
Бесплатная доставка
Москва и область
1-2 дня
Санкт-Петербург
2-3 дня
По России
3-5 дней
Технические характеристики:
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалPKH
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныVNGA -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)16.5 -
Толщина пластины, S (мм)4.76
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.8
-
Диаметр (внутренний), d (мм)3.81
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)9.525
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваLF70
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработкиL (чистовая)
-
Вид пластиныметаллокерамическая
-
Задний уголN
-
Класс точностиG
-
Конструктивные особенности пластиныA
-
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.Код производителя00-00046276

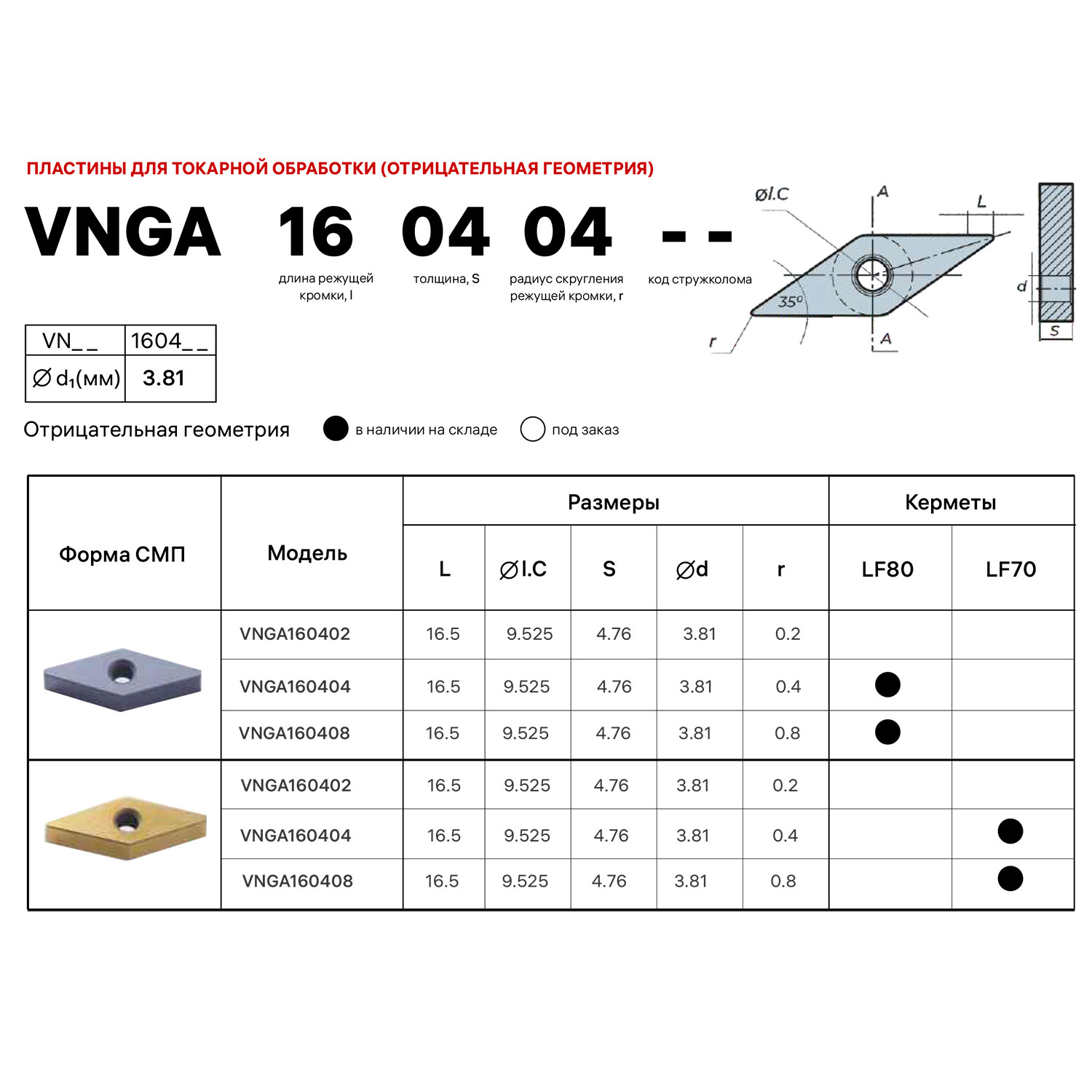

VNGA

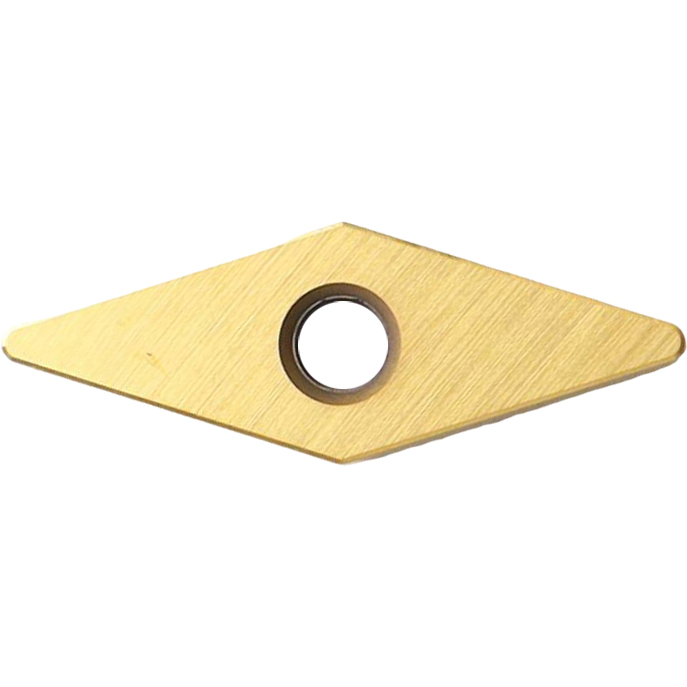

Твердосплавная сменная пластина VNGA со вставками PCBN/PCD по металлу ромбической формы 35°.
Пластина гладкая, с отверстием.
Задний угол 0°. Допуск: m: D1: 0.025. S1: ±0.13.
Сплав LF70
Сплав LF70 - металлокерамика с твердостью обработки HRC50-60. Чистовая обработка, без удара, с маленьким съемом.
