PNMM 10124 110408 В35 ВК8 пластина для точения
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
при заказе от 15 000 ₽
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалMK
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныPNMM -
Расстояние между опорной и верхней поверхностями пластины. Влияет на прочность кромки и глубину резания.Толщина пластины, S (мм)4.7
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.8
-
Диаметр (внешний), øI.C (мм)15,875
-
Диаметр крепежного отверстия.Диаметр (внутренний), d (мм)6.35
-
Профиль на передней поверхности пластины, обеспечивающий дробление и отвод стружкиСтружколомВ35
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваBK8
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработкиR (черновая)
-
Угол между задней поверхностью пластины и обработанной поверхностью детали. Обеспечивает распределение усилий резания. положительный — для чистовой обработки, нулевой/отрицательный — для черновой.Задний уголN
-
Буквенное обозначение допусков на геометрические размеры (по ISO 1832). Определяет точность позиционирования режущей кромки относительно опорных поверхностей державки. Например, класс G — для чистового точения, M для чернового.Класс точностиM
-
Исполнение режущей кромки, наличие фаски/скругления, тип крепления, число рабочих вершин, исполнение стружколома.Конструктивные особенности пластиныM
-
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.Код производителя00-00026154

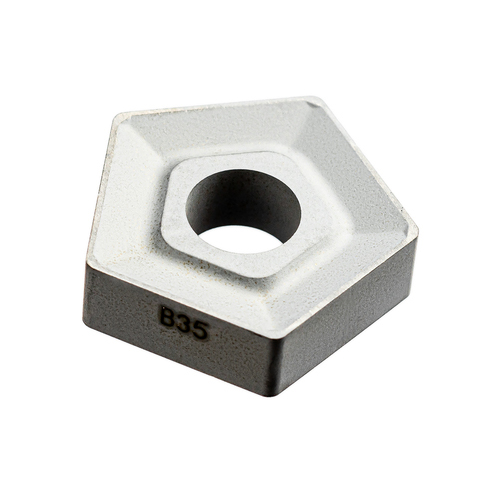

Пластины режущие сменные многогранные твердосплавные пятигранной формы с отверстием и стружколомающими канавками на одной стороне. Сменные многогранные твердосплавные пластины (СМТП) пятигранной формы часто применяют в качестве оснастки торцовых насадных фрез.
Для закрепления твердосплавных пятигранных пластин с цилиндрическим отверстием используют рычажный метод, т.н. механическое крепление режущих пластин. Использование твердосплавных сменных пластин является существенным способом экономии денежных средств предприятиями металлообрабатывающей промышленности, так как инструмент, изготовленный из менее прочных и потому более дешевых сталей, со сменными твердосплавными пластинами, существенно дешевле монолитного твердосплавного. Изготавливаются пластины по ГОСТу 19065-80 из твердых сталей марок B35 (современный аналог сплава ВК8), H30 (современный аналог сплава Т5К10) и H10 (современный аналог сплава Т15К6) и обозначаются PNUM, PNMM.
