PNMA 10123 110408 Н10 T15K6 пластина для точения
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
на складе
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалP
-

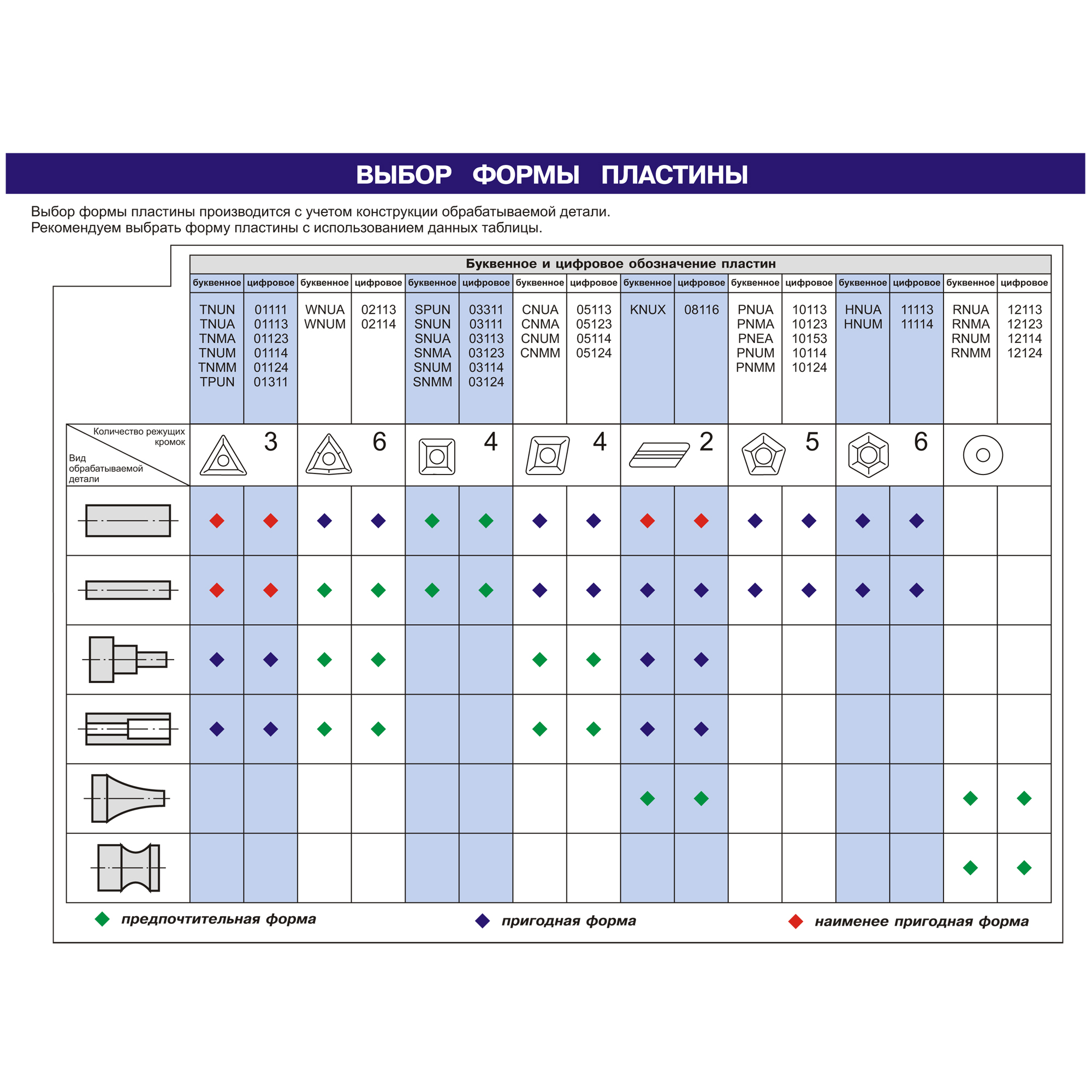

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныPNMA -
Толщина пластины, S (мм)4.67
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.8
-
Диаметр (внешний), øI.C (мм)15.875
-
Диаметр (внутренний), d (мм)6.35
-
СтружколомН10
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваT15K6
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработкиR (черновая)
-
Вид пластинытвердосплавная
-
Задний уголN
-
Класс точностиM
-
Конструктивные особенности пластиныA
-
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.Код производителя00-00026149

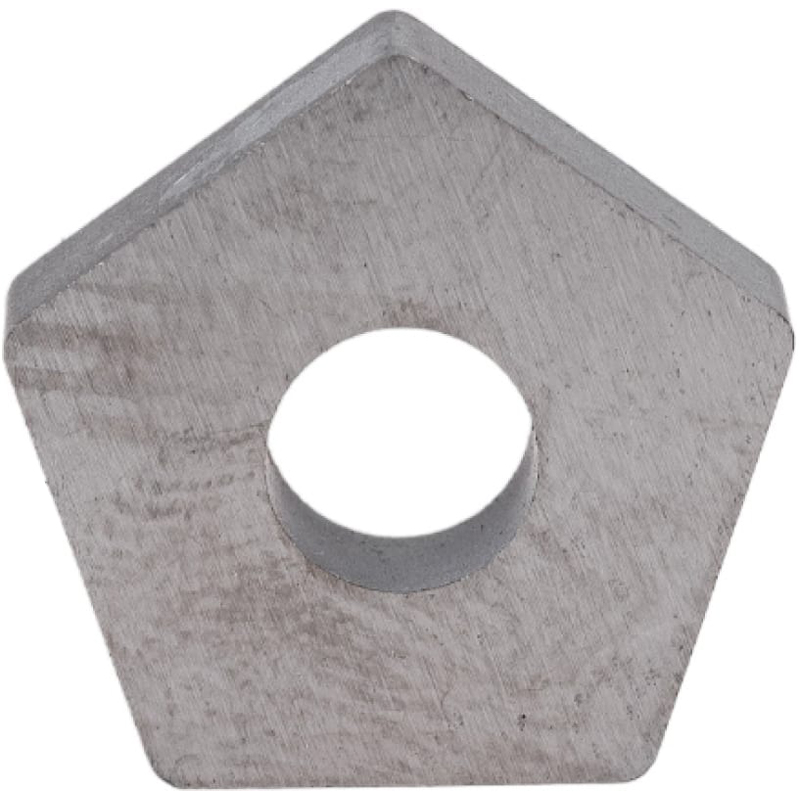

Пластины режущие сменные многогранные твердосплавные пятигранной формы с отверстием. Сменные многогранные твердосплавные пластины (СМТП) пятигранной формы часто применяют в качестве оснастки торцовых насадных фрез.
Для закрепления твердосплавных пятигранных пластин с цилиндрическим отверстием используют рычажный метод, т.н. механическое крепление режущих пластин. Использование твердосплавных сменных пластин является существенным способом экономии денежных средств предприятиями металлообрабатывающей промышленности, так как инструмент, изготовленный из менее прочных и потому более дешевых сталей, со сменными твердосплавными пластинами, существенно дешевле монолитного твердосплавного. Изготавливаются пластины по ГОСТу 19064-80 из твердых сталей марок B35 (современный аналог сплава ВК8), H30 (современный аналог сплава Т5К10) и H10 (современный аналог сплава Т15К6) и обозначаются PNUA, PNMA, PNEA.
