PNEA 110408 Т15К6 (H10) (10153-110408) пластина для точения
PNEA 110408 Т15К6 (H10) (10153-110408) пластина для точения
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.
Обрабатываемый материал
P

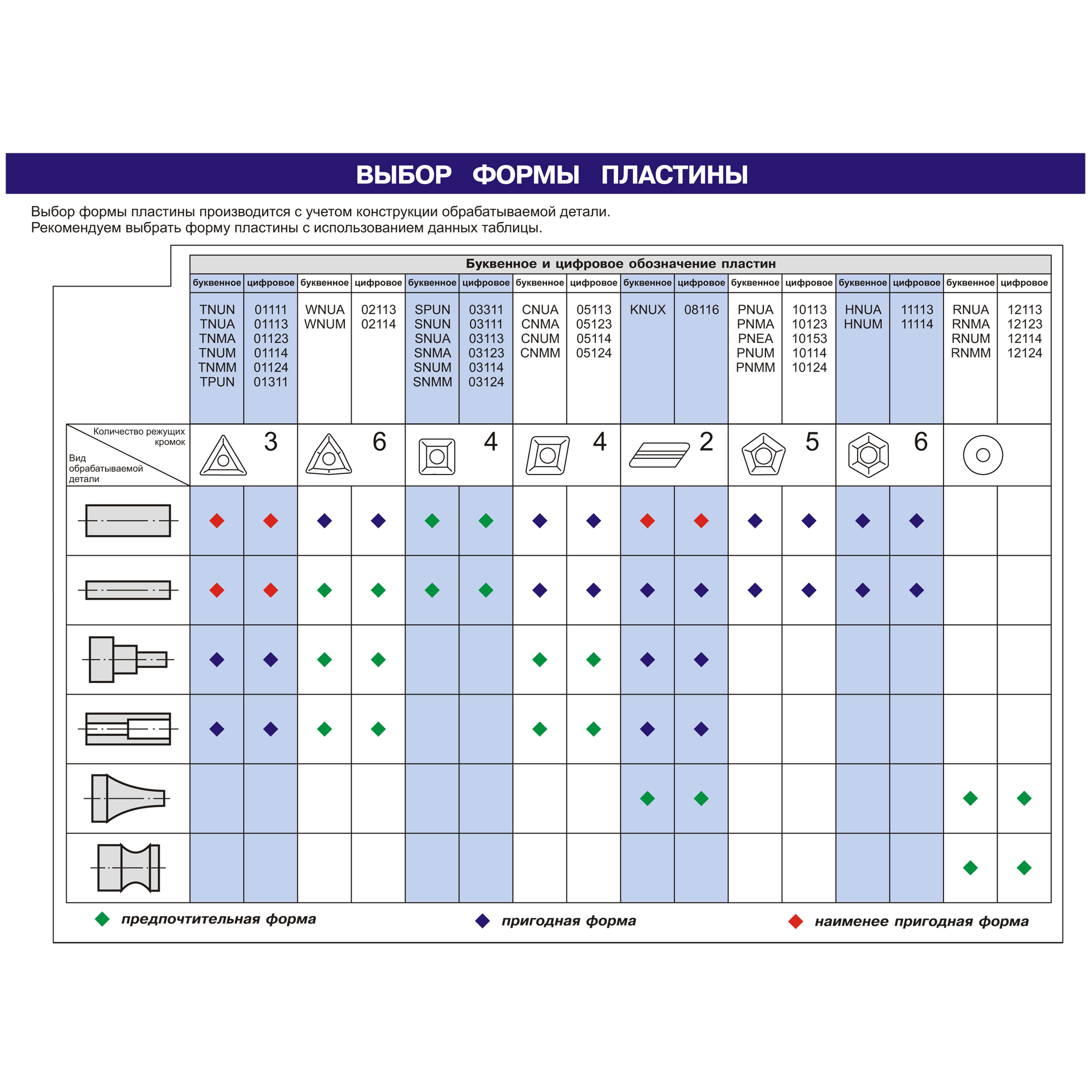

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.
Форма пластины
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Марка пластины
Расстояние между опорной и верхней поверхностями пластины. Влияет на прочность кромки и глубину резания.
Толщина пластины, S (мм)
4.76
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3
Радиус скругления, r (мм)
0.8
Все характеристики
Цены указаны с НДС
341 ₽ | шт
В корзину
Наличие:
Более 30 шт
Более 30 шт
Бесплатная доставка
при заказе от 15 000 ₽
при заказе от 15 000 ₽
до ПВЗ ТК вашего города
Москва и область
1-2 дня
Санкт-Петербург
2-3 дня
По России
3-5 дней
Технические характеристики:
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалP
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныPNEA -
Расстояние между опорной и верхней поверхностями пластины. Влияет на прочность кромки и глубину резания.Толщина пластины, S (мм)4.76
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.8
-
Диаметр (внешний), øI.C (мм)15.875
-
Диаметр крепежного отверстия.Диаметр (внутренний), d (мм)6.35
-
Профиль на передней поверхности пластины, обеспечивающий дробление и отвод стружкиСтружколомН10
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваT15K6
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработкиR (черновая)
-
Угол между задней поверхностью пластины и обработанной поверхностью детали. Обеспечивает распределение усилий резания. положительный — для чистовой обработки, нулевой/отрицательный — для черновой.Задний уголN
-
Буквенное обозначение допусков на геометрические размеры (по ISO 1832). Определяет точность позиционирования режущей кромки относительно опорных поверхностей державки. Например, класс G — для чистового точения, M для чернового.Класс точностиE
-
Исполнение режущей кромки, наличие фаски/скругления, тип крепления, число рабочих вершин, исполнение стружколома.Конструктивные особенности пластиныA
-
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.Код производителя00-00026150
Описание
Пластины режущие сменные многогранные твердосплавные пятигранной формы с отверстием. Сменные многогранные твердосплавные пластины (СМТП) пятигранной формы часто применяют в качестве оснастки торцовых насадных фрез.
Для закрепления твердосплавных пятигранных пластин с цилиндрическим отверстием используют рычажный метод, т.н. механическое крепление режущих пластин. Использование твердосплавных сменных пластин является существенным способом экономии денежных средств предприятиями металлообрабатывающей промышленности, так как инструмент, изготовленный из менее прочных и потому более дешевых сталей, со сменными твердосплавными пластинами, существенно дешевле монолитного твердосплавного. Изготавливаются пластины по ГОСТу 19064-80 из твердых сталей марок B35 (современный аналог сплава ВК8), H30 (современный аналог сплава Т5К10) и H10 (современный аналог сплава Т15К6) и обозначаются PNUA, PNMA, PNEA.
Для закрепления твердосплавных пятигранных пластин с цилиндрическим отверстием используют рычажный метод, т.н. механическое крепление режущих пластин. Использование твердосплавных сменных пластин является существенным способом экономии денежных средств предприятиями металлообрабатывающей промышленности, так как инструмент, изготовленный из менее прочных и потому более дешевых сталей, со сменными твердосплавными пластинами, существенно дешевле монолитного твердосплавного. Изготавливаются пластины по ГОСТу 19064-80 из твердых сталей марок B35 (современный аналог сплава ВК8), H30 (современный аналог сплава Т5К10) и H10 (современный аналог сплава Т15К6) и обозначаются PNUA, PNMA, PNEA.
PNEA

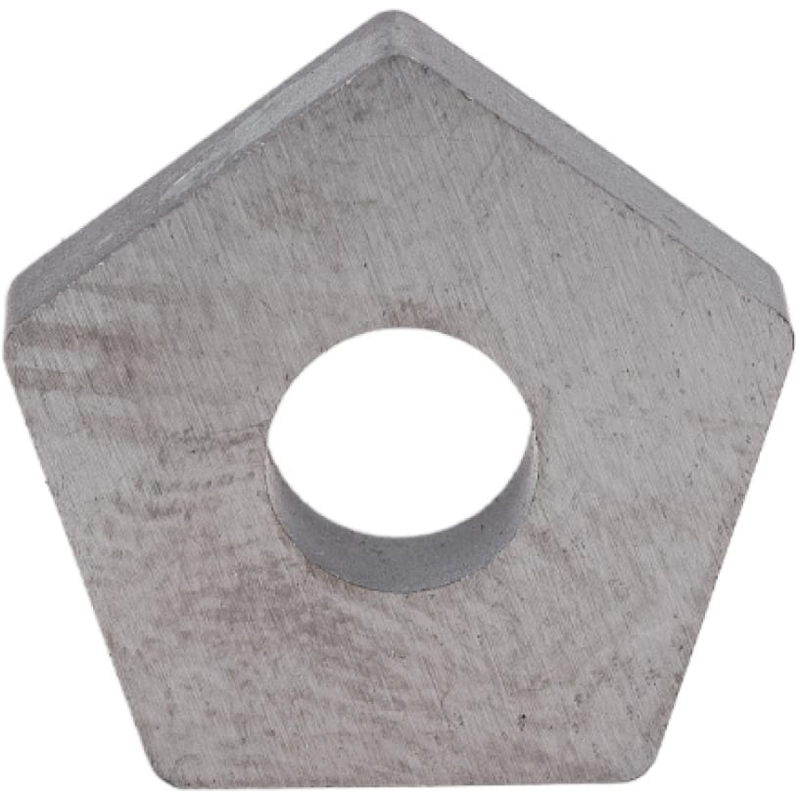

Твердосплавная сменная пластина PNEA по металлу пятигранной формы.
Пластина гладкая, с отверстием.
Задний угол 0°. Допуск: m: D1/S1: ±0.025.
Сплав T15K6
Для получернового точения при непрерывном резании, чистового точения при прерывистом резании, нарезания резьбы токарными резцами и вращающимися головками, получистового и чистового фрезерования сплошных поверхностей, рассверливания и растачивания предварительно обработанных отверстий, чистового зенкерования, развертывания и других аналогичных видов обработки углеродистых и легированных сталей.
