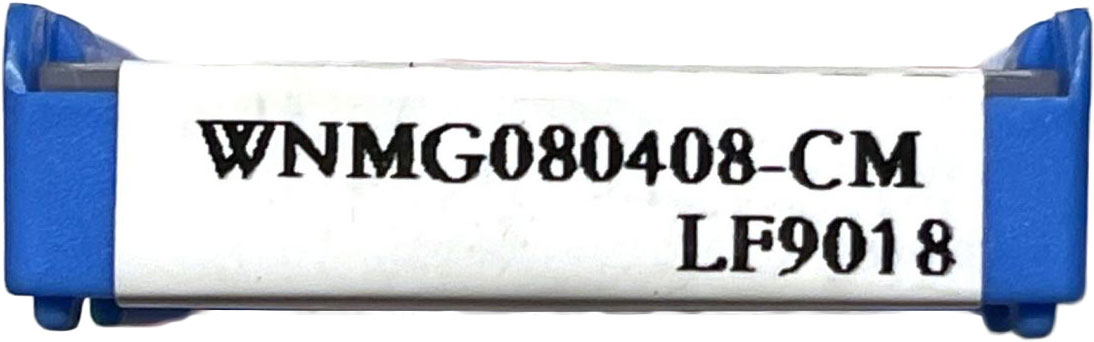

WNMG 080408 CM LF9018 пластина для точения DESKAR
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Более 30 шт
при заказе от 3 000 ₽
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалP
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныWNMG -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

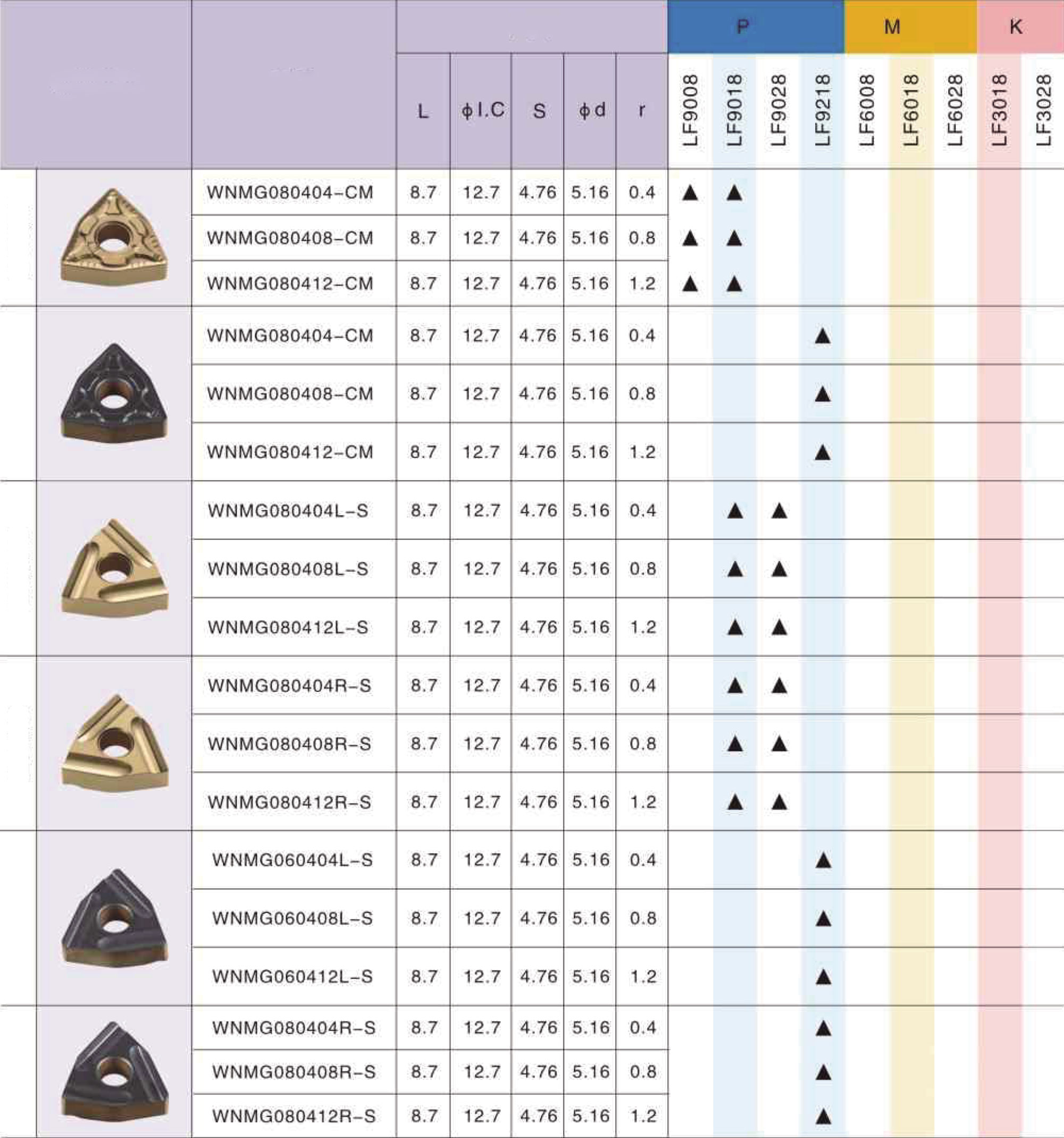

Длина режущей кромки, L (мм)8.7 -
Толщина пластины, S (мм)4.76
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.8
-
Диаметр (внутренний), d (мм)5.16
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)12.7
-

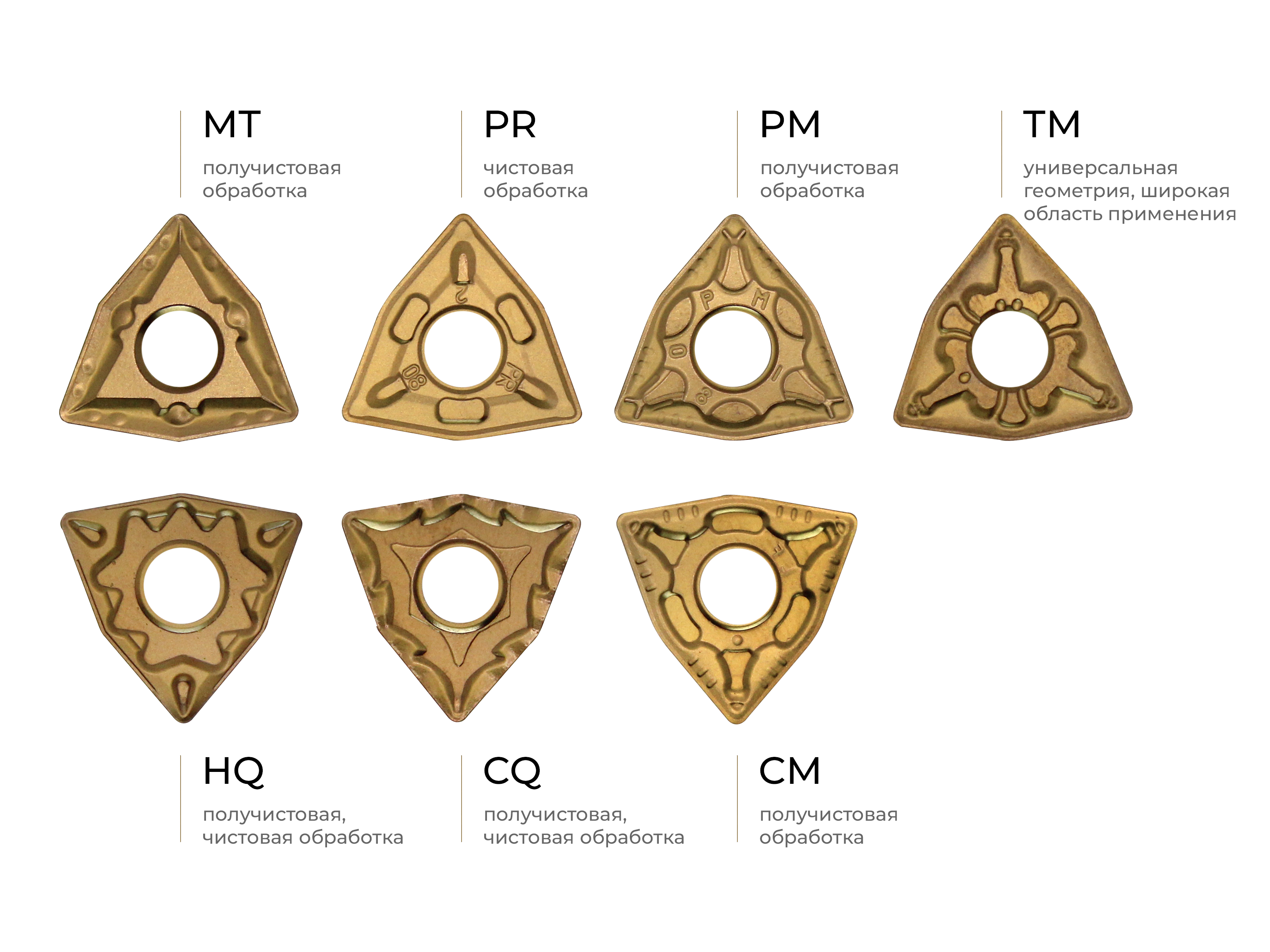

СтружколомCM
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваLF9018
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработкиM (получистовая)
-
Вид пластинытвердосплавная
-
Задний уголN
-
Класс точностиM
-
Конструктивные особенности пластиныG
-
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.Код производителяD0000239

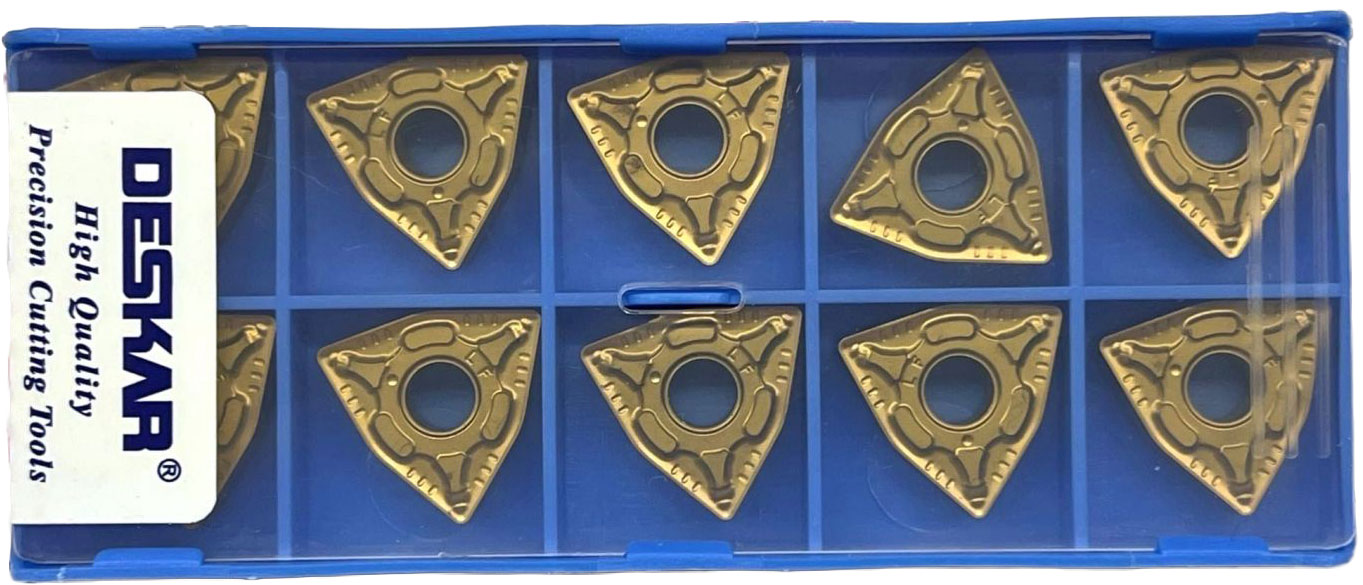

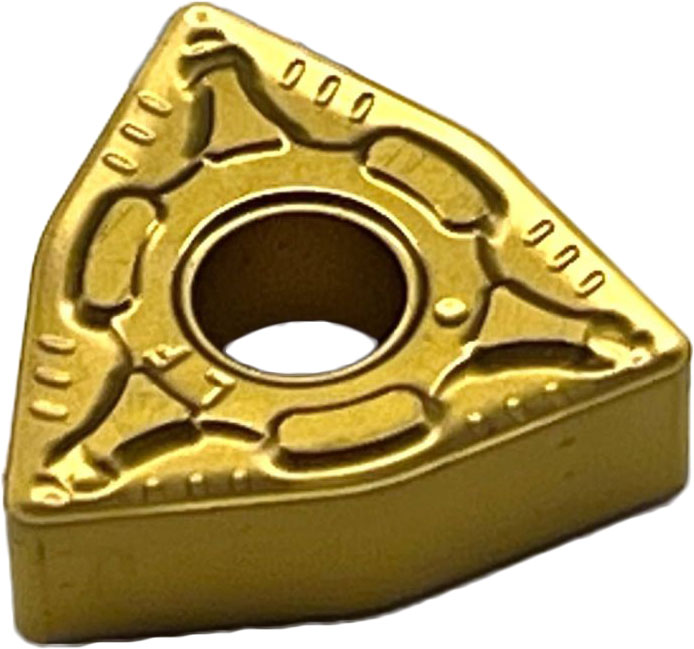

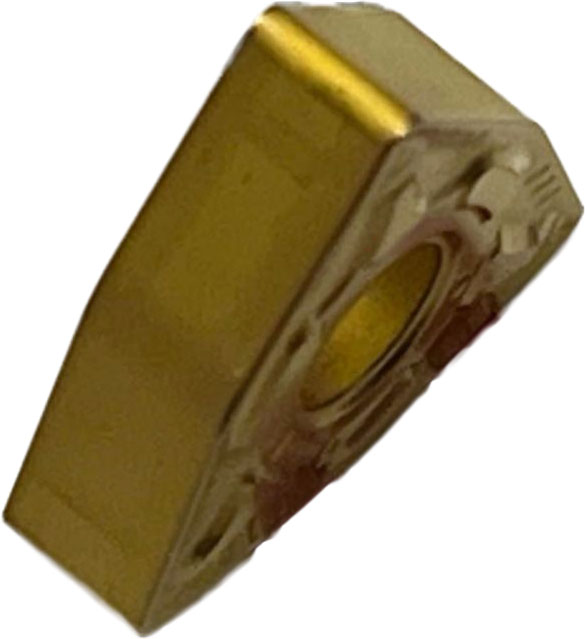

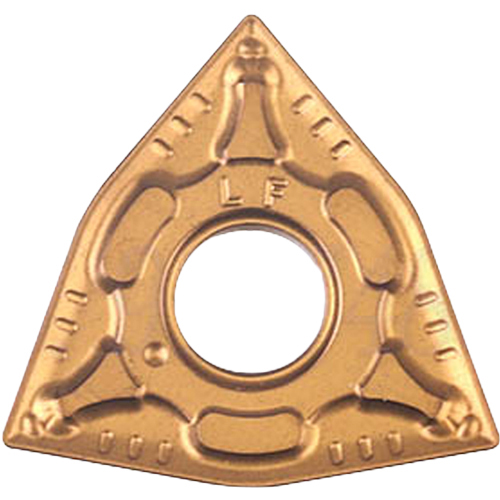

Твердосплавная сменная пластина WNMG для точения по металлу тригональной формы.
Пластина двусторонняя со стружколомом, с отверстием.
Задний угол 0° (негативная) Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.

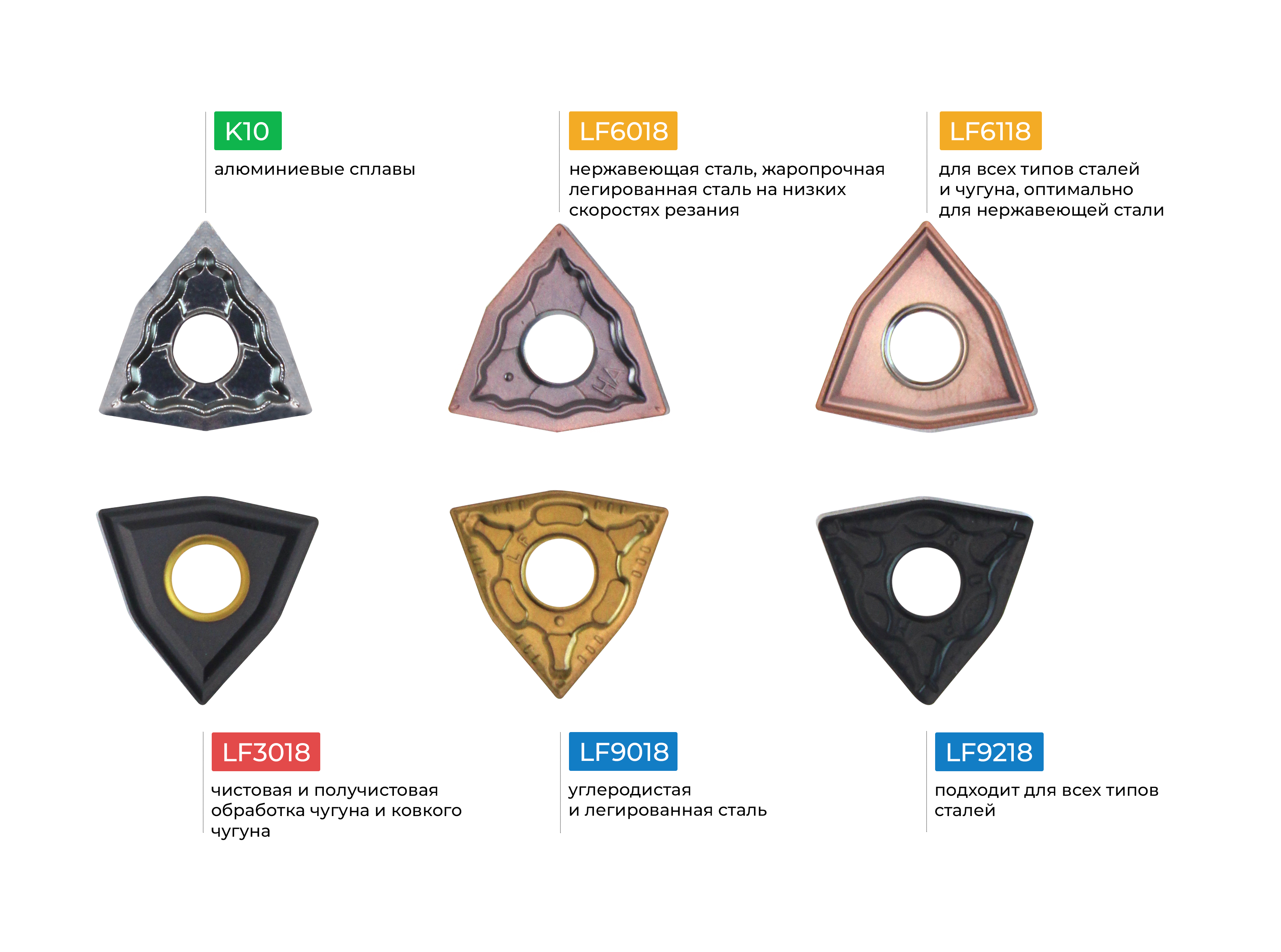

Сплав LF9018 имеет химическое покрытие (CVD) подходит для обработки углеродистой и легированной стали с широким диапазоном обработки. Является прекрасными выбором для обработки стали.
Удельный вес матрицы - 13.7. Твердость (HRA) - 90. Прочность на изгиб - 2.6 ГПа. Покрытие Изотропный столбчатый кристалл TiCN+Al2O3. Толщина покрытия - 16 мкм.

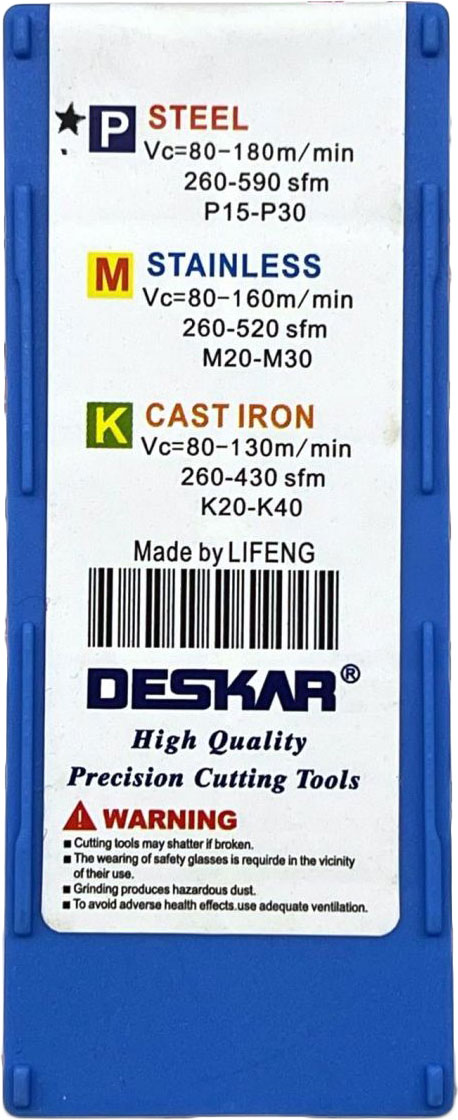

Группа обрабатываемых материалов по ISO: P20-P30.
