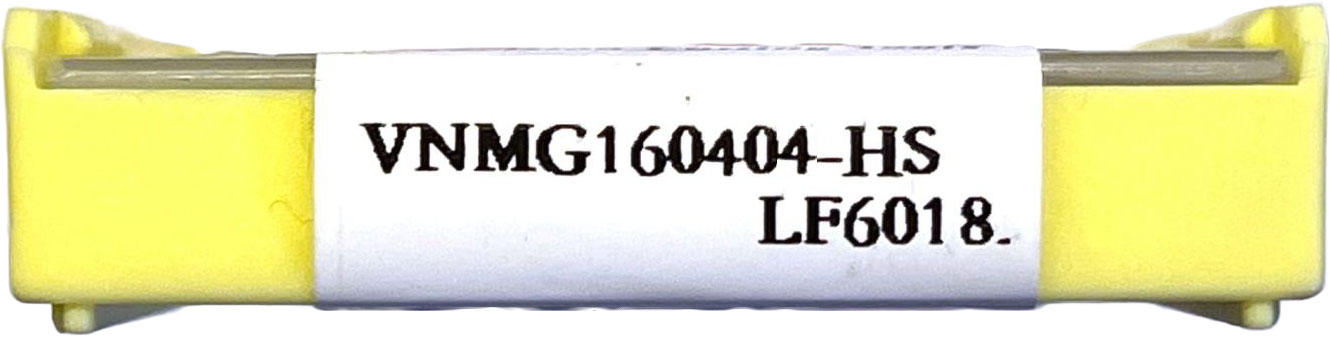

VNMG 160404 HS LF6018 пластина для точения DESKAR
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Более 30 шт
при заказе от 3 000 ₽
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалMSP
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныVNMG -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

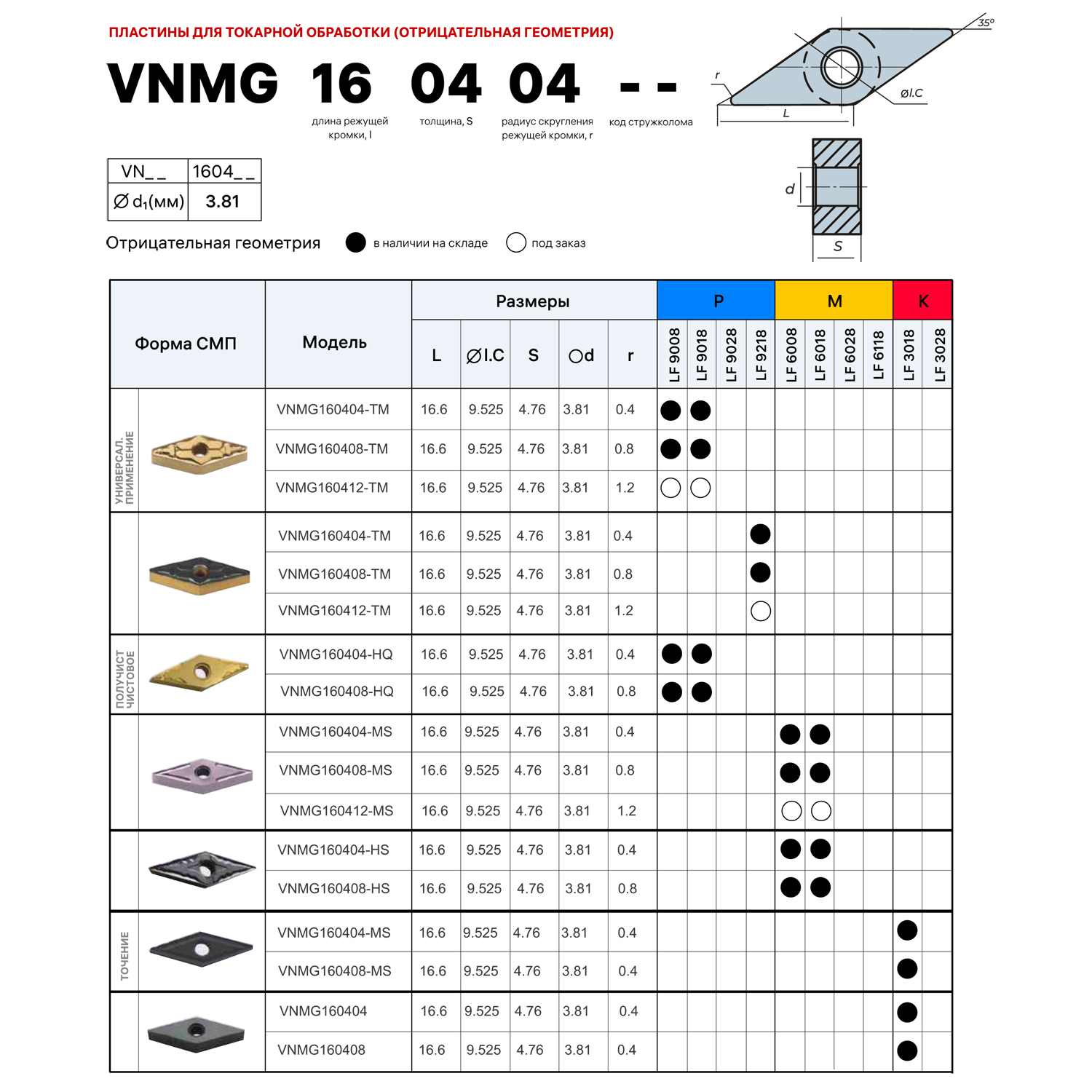

Длина режущей кромки, L (мм)16.6 -
Толщина пластины, S (мм)4.76
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.4
-
Диаметр (внутренний), d (мм)3.81
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)9.525
-
СтружколомHS
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваLF6018
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработкиM (получистовая)
-
Вид пластинытвердосплавная
-
Задний уголN
-
Класс точностиM
-
Конструктивные особенности пластиныG
-
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.Код производителяD0000199

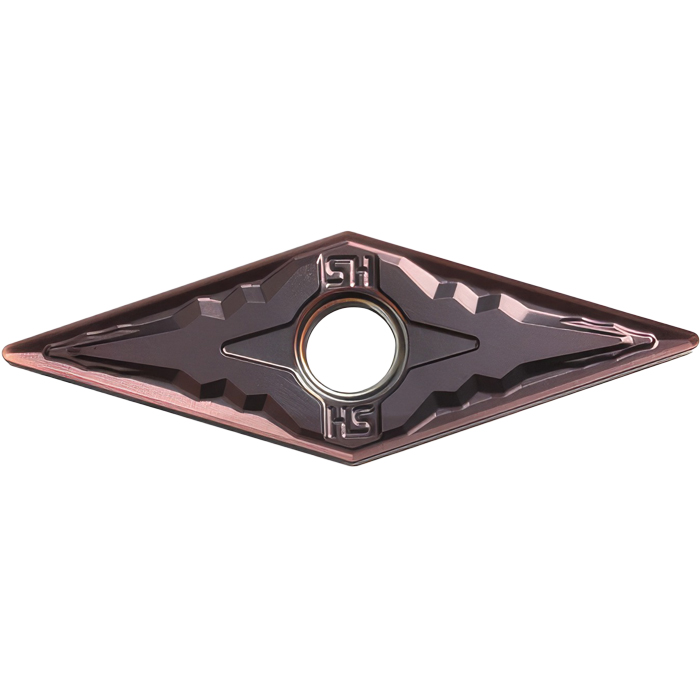

Твердосплавная сменная пластина VNMG для точения по металлу ромбической формы 35°.
Пластина двусторонняя со стружколомом, с отверстием.
Задний угол 0° (негативная) Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.
Сплав LF6018 имеет физическое покрытие (PVD) с превосходной ударной вязкостью и антиадгезионной износостойкостью.
Разработан для аустенитной нержавеющей стали. Подходит для обработки жаропрочных сплавов на низких скоростях резания и сталей с твердостью равной или ниже HRC40.
Группа обрабатываемых материалов по ISO: M, P, S.
Стружколом HS предназначен для получистовой обработки нержавеющей стали. Уникальная геометрия для обработки нержавеющей стали обеспечивает более длительный срок работы пластины.
Большой передний угол и повышенная износостойкость пластины.
Диапазон применения: Подача - 0.1~0.4 мм/об; Глубина резания - 1.0~4.0 мм.
