SNMG 120408 LF3018 пластина для точения DESKAR

Арт: 35094

Скачать каталог DESKAR (ru) (en)

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

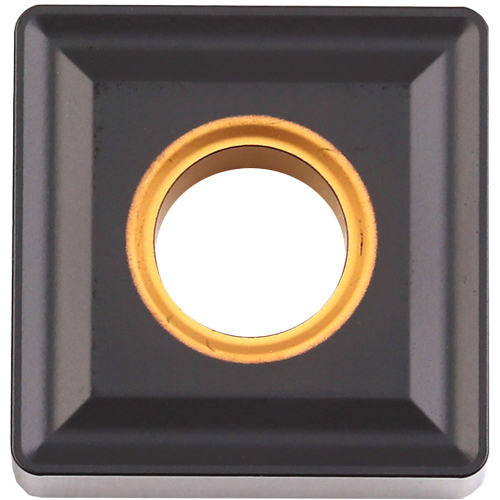

Фото 2: SNMG 120408 LF3018 пластина для точения DESKAR

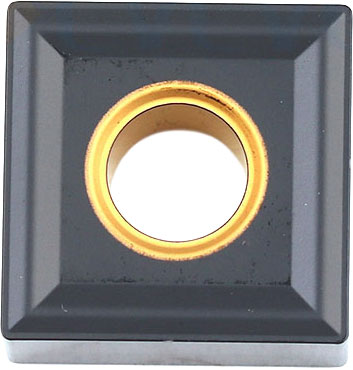

Фото 3: SNMG 120408 LF3018 пластина для точения DESKAR

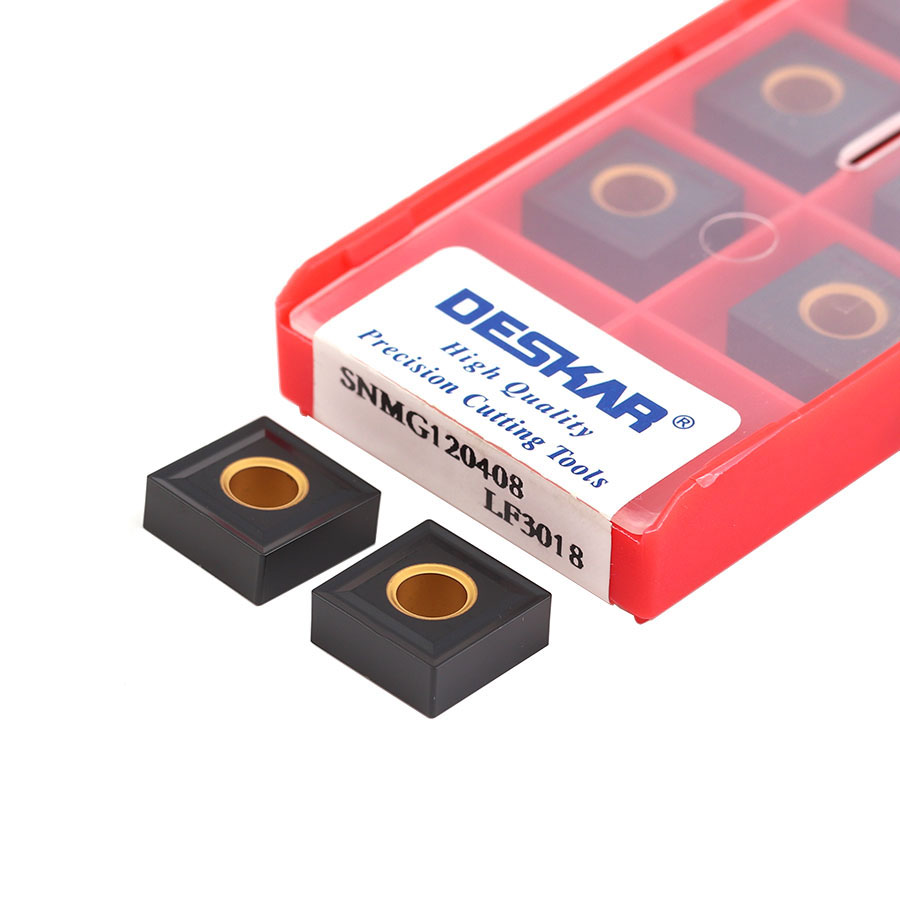

Фото 4: SNMG 120408 LF3018 пластина для точения DESKAR

Фото 5: SNMG 120408 LF3018 пластина для точения DESKAR

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

S-квадратная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

SNMG

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

12.7

Толщина пластины, S (мм)

4.76

Все характеристики

Цены указаны с НДС

179 ₽ | шт

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

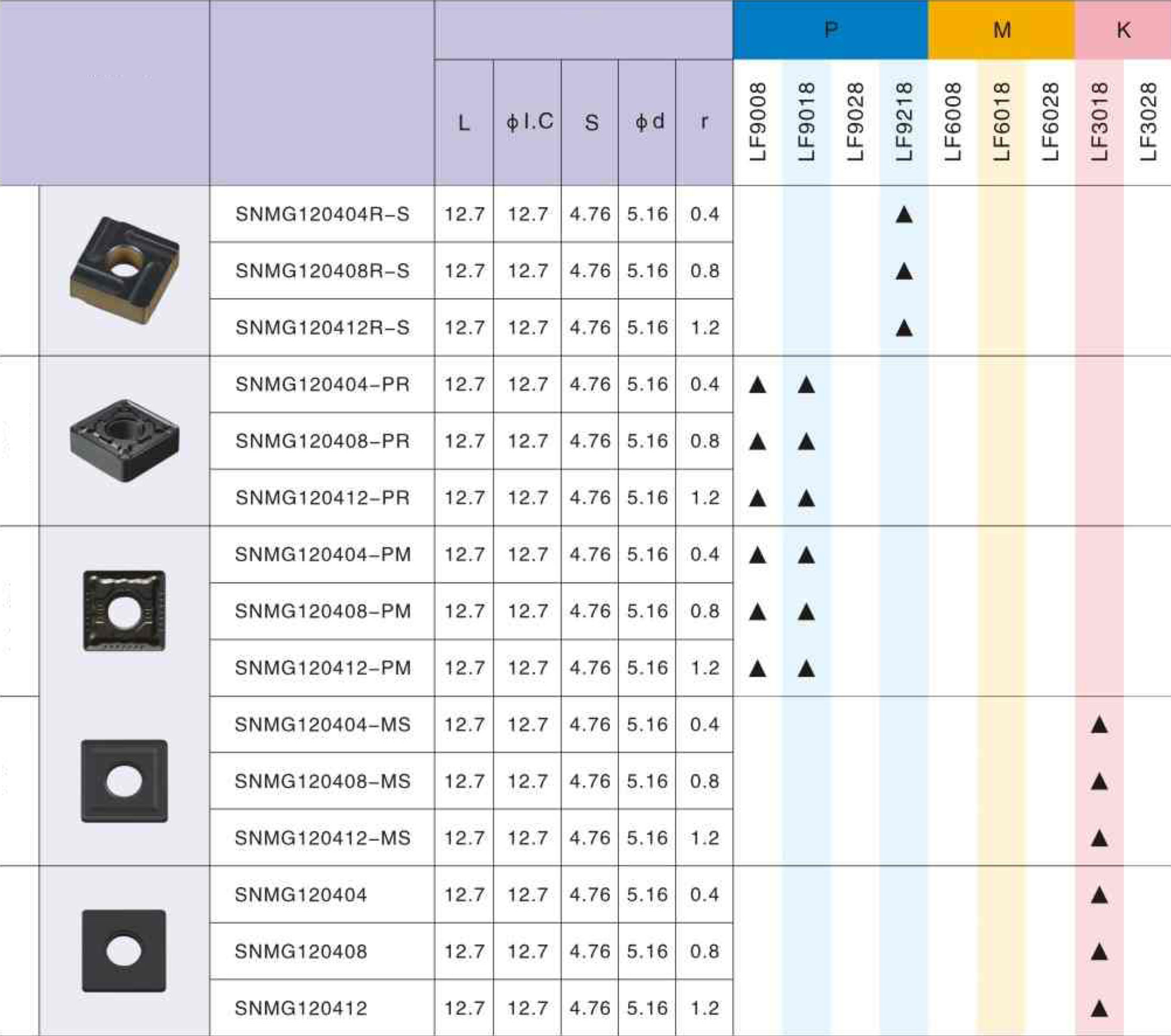

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

K
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

S-квадратная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

SNMG
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

12.7
Толщина пластины, S (мм)

4.76
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.8
Диаметр (внутренний), d (мм)

5.16
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

12.7

Стружколом

Отсутствует
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

LF3018
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

R (черновая)
Вид пластины

твердосплавная
Задний угол

N
Класс точности

M
Конструктивные особенности пластины

G
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

D0000077

SNMG

Твердосплавная сменная пластина SNMG для точения по металлу квадратной формы.
Пластина двусторонняя со стружколомом, с отверстием.
Задний угол 0° (негативная) Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.

Сплав LF3018

Сплав LF3018 Физическое покрытие (PVD) подходит для обработки чугуна. Обладает хорошей износостойкостью и ударной вязкостью.

Обрабатываемый материал по ISO: К.

Стружколом Отсутствует

Черновая обработка чугуна. Высокая прочность режущей кромки. Идеальна в условиях прерывистого резания.

Диапазон применения: Подача - 0.1~0.5 мм/об; Глубина резания - 0.9~4 мм.

Режимы резания для сплавов Deskar

Внимание! Данные режимы носят рекомендательный характер. Величина режимов зависит от многих факторов – жесткости закрепления заготовки, ее вылета, состояния и материала, радиуса и размера пластины, жёсткости и мощности станка и т.д. Ориентируясь на рекомендуемые данные, исходя из ваших условий, опытным путем подбирайте оптимальные для производительности и стойкости инструмента режимы обработки.
