TPGT 110302 LFX AC1030U пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 34017

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

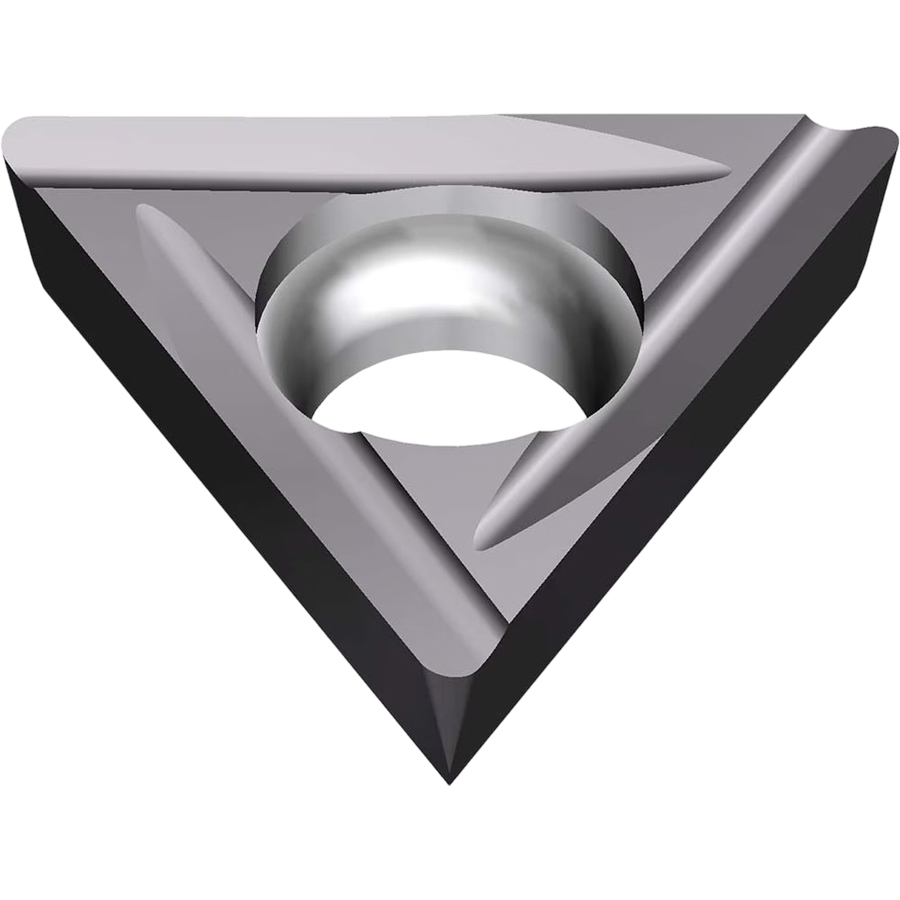

Фото 1: TPGT 110302 LFX AC1030U пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

KMP

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TPGT

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Толщина пластины, S (мм)

3.18

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

KMP
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TPGT
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

11
Толщина пластины, S (мм)

3.18
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.2
Диаметр (внутренний), d (мм)

3.3
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

6.35

Стружколом

FX
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

AC1030U
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

F (финишная чистовая)
Вид пластины

твердосплавная
Задний угол

P
Класс точности

G
Конструктивные особенности пластины

T

TPGT

Твердосплавная сменная пластина TPGT по металлу треугольной формы.
Пластина со стружколомом, с отверстием под винт (40-60°).
Задний угол 11° (позитивная). Допуск: m: D1: 0.025. S1: ±0.13.

Сплав AC1030U

Используется новое PVD-покрытие и специальная прочная твердосплавная подложка. Высококачественная режущая кромка подавляет адгезию и микро сколы, обеспечивая превосходное качество обработанной поверхности.

Стружколом FX

Параллельный стружколом с превосходной режущей кромкой остроты.
