TNMG 220412 NGU AC700G пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 33928

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

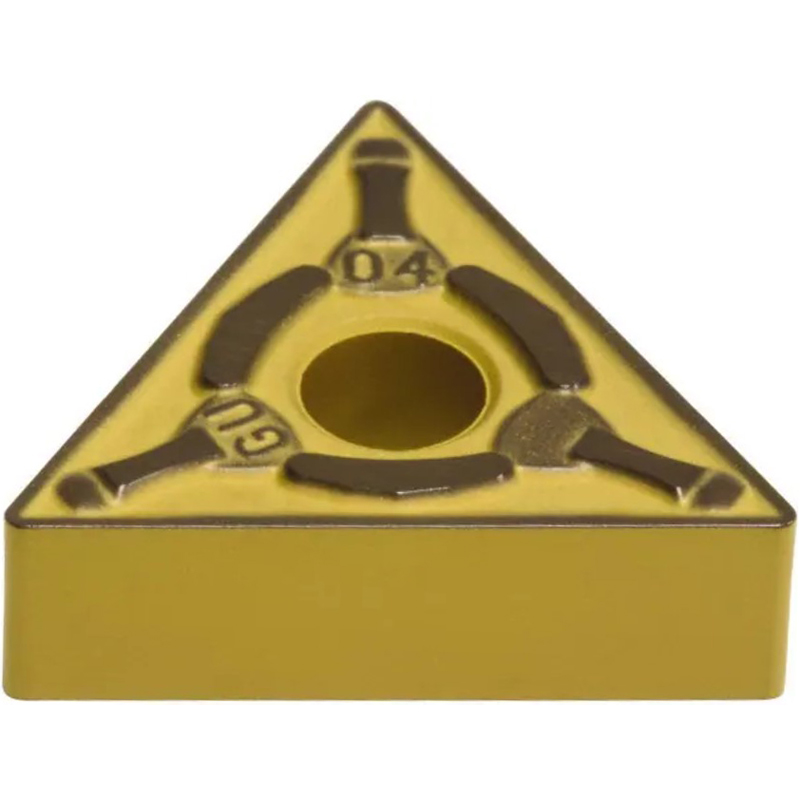

Фото 1: TNMG 220412 NGU AC700G пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

P K

В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.

Бренд

SUMITOMO

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TNMG

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Все характеристики

Цена по запросу

Узнать цену

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 15 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

P K
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.

Бренд

SUMITOMO
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TNMG
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

22
Расстояние между опорной и верхней поверхностями пластины. Влияет на прочность кромки и глубину резания.

Толщина пластины, S (мм)

4.76
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

1.2
Диаметр крепежного отверстия.

Диаметр (внутренний), d (мм)

5.16

Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

12.7
Профиль на передней поверхности пластины, обеспечивающий дробление и отвод стружки

Стружколом

NGU
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

AC700G
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

M (получистовая)
Угол между задней поверхностью пластины и обработанной поверхностью детали. Обеспечивает распределение усилий резания. положительный — для чистовой обработки, нулевой/отрицательный — для черновой.

Задний угол

N
Буквенное обозначение допусков на геометрические размеры (по ISO 1832). Определяет точность позиционирования режущей кромки относительно опорных поверхностей державки. Например, класс G — для чистового точения, M для чернового.

Класс точности

M
Исполнение режущей кромки, наличие фаски/скругления, тип крепления, число рабочих вершин, исполнение стружколома.

Конструктивные особенности пластины

G

TNMG

Твердосплавная сменная пластина TNMG для точения по металлу треугольной формы.
Пластина двусторонняя со стружколомом, с отверстием.
Задний угол 0° (негативная) Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.
