CNMG 120404 CQ LF9018 пластина для точения DESKAR
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
при заказе от 15 000 ₽
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалP
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныCNMG -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

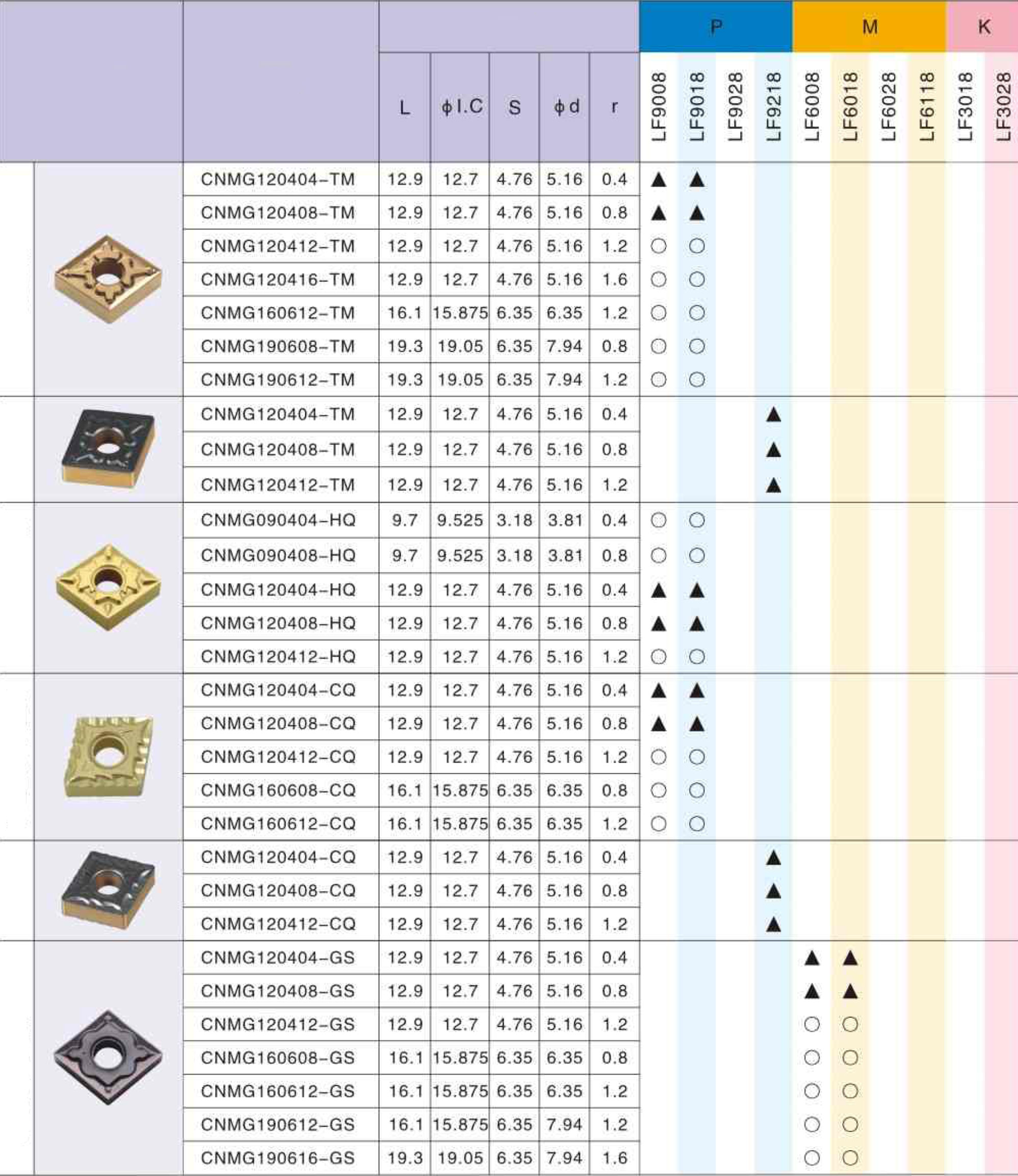

Длина режущей кромки, L (мм)12.9 -
Расстояние между опорной и верхней поверхностями пластины. Влияет на прочность кромки и глубину резания.Толщина пластины, S (мм)4.76
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.4
-
Диаметр крепежного отверстия.Диаметр (внутренний), d (мм)5.16
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)12.7
-

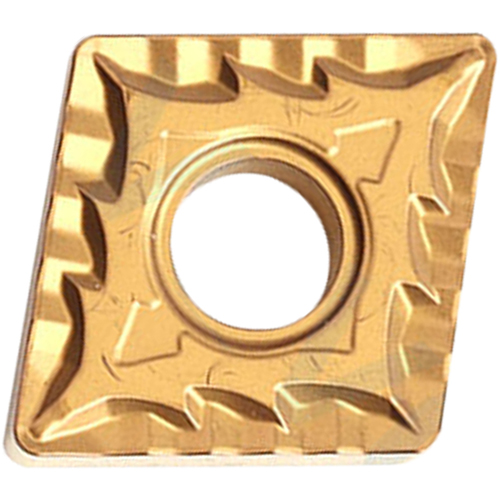

Профиль на передней поверхности пластины, обеспечивающий дробление и отвод стружкиСтружколомCQ
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваLF9018
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработкиL (чистовая) / M (получистовая)
-
Угол между задней поверхностью пластины и обработанной поверхностью детали. Обеспечивает распределение усилий резания. положительный — для чистовой обработки, нулевой/отрицательный — для черновой.Задний уголN
-
Буквенное обозначение допусков на геометрические размеры (по ISO 1832). Определяет точность позиционирования режущей кромки относительно опорных поверхностей державки. Например, класс G — для чистового точения, M для чернового.Класс точностиM
-
Исполнение режущей кромки, наличие фаски/скругления, тип крепления, число рабочих вершин, исполнение стружколома.Конструктивные особенности пластиныG
-
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.Код производителяD0000026
-
Артикул производителя564

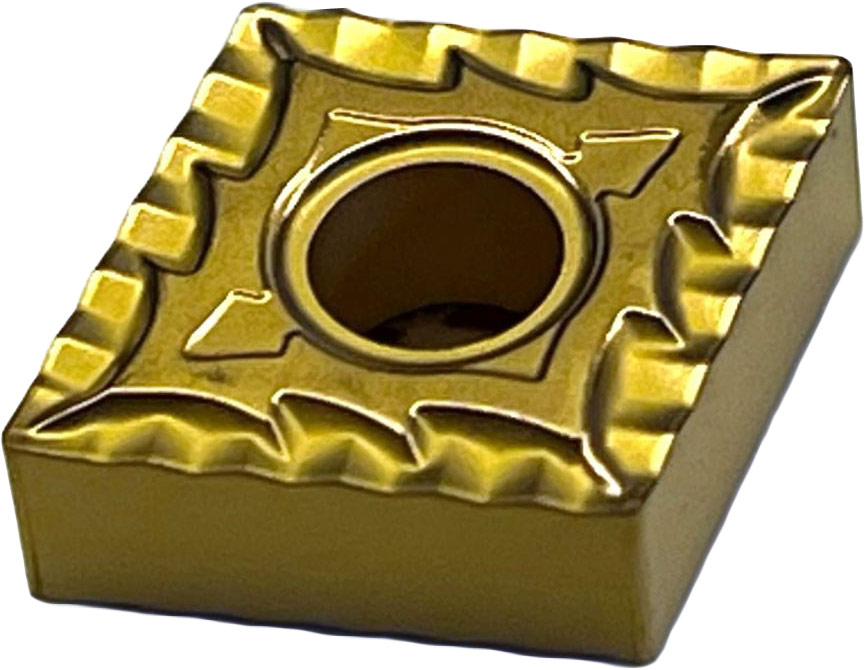

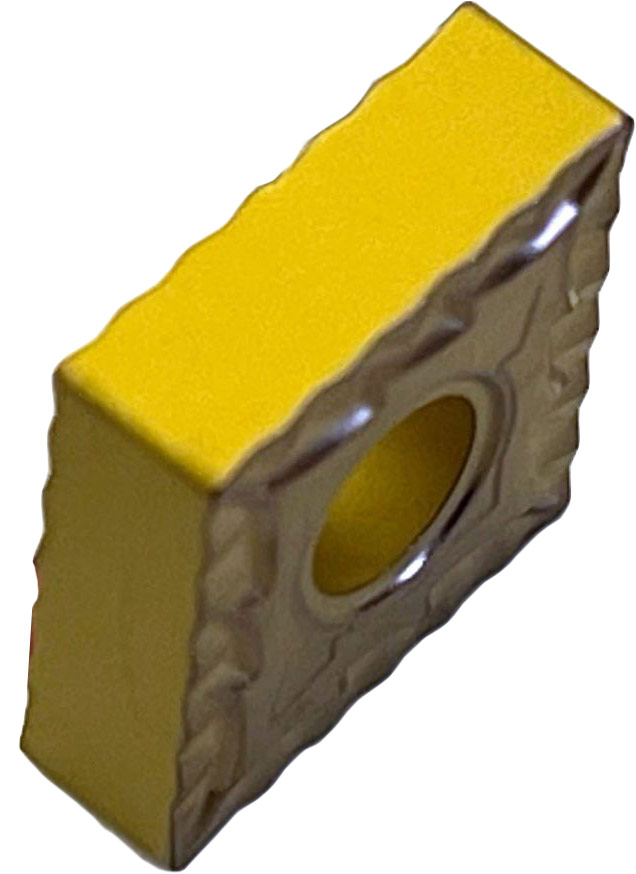

Твердосплавная сменная пластина CNMG для точения по металлу ромбической формы 80°.
Пластина двусторонняя со стружколомом, с отверстием.
Задний угол 0° (негативная) Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.
Сплав LF9018 имеет химическое покрытие (CVD) подходит для обработки углеродистой и легированной стали с широким диапазоном обработки. Является прекрасными выбором для обработки стали.
Удельный вес матрицы - 13.7. Твердость (HRA) - 90. Прочность на изгиб - 2.6 ГПа. Покрытие Изотропный столбчатый кристалл TiCN+Al2O3. Толщина покрытия - 16 мкм.

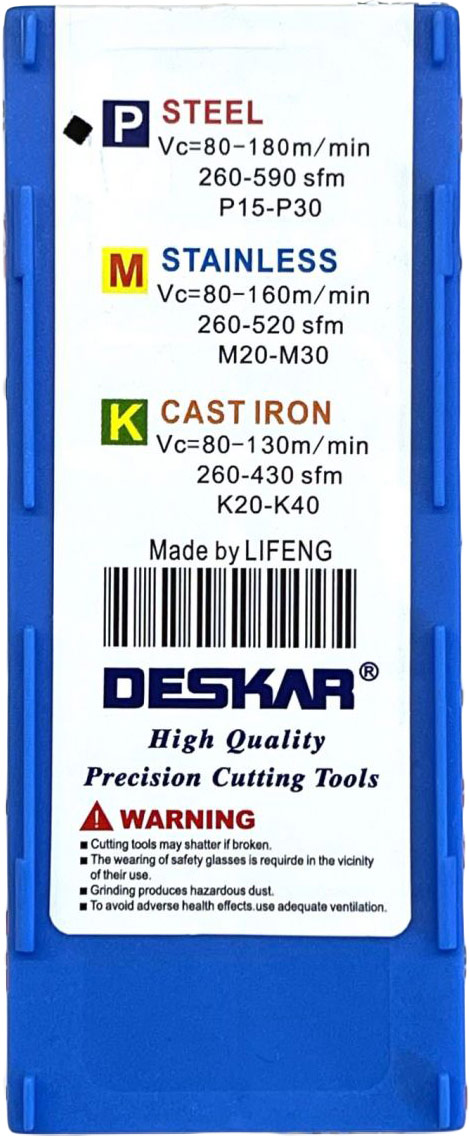

Группа обрабатываемых материалов по ISO: P20-P30.
Предназначен для чистовой и получистовой обработки. Небольшой передний угол. Небольшая глубина резания (до 1 мм) с небольшой подачей.
Хорошее удаление стружки при обработке с различной глубиной резания, например, при профилировании. Превосходно работает в условиях переменной глубины резания с небольшими подачами.
Диапазон применения: Подача - 0.1~0.5 мм/об; Глубина резания - 0.9~4 мм.
