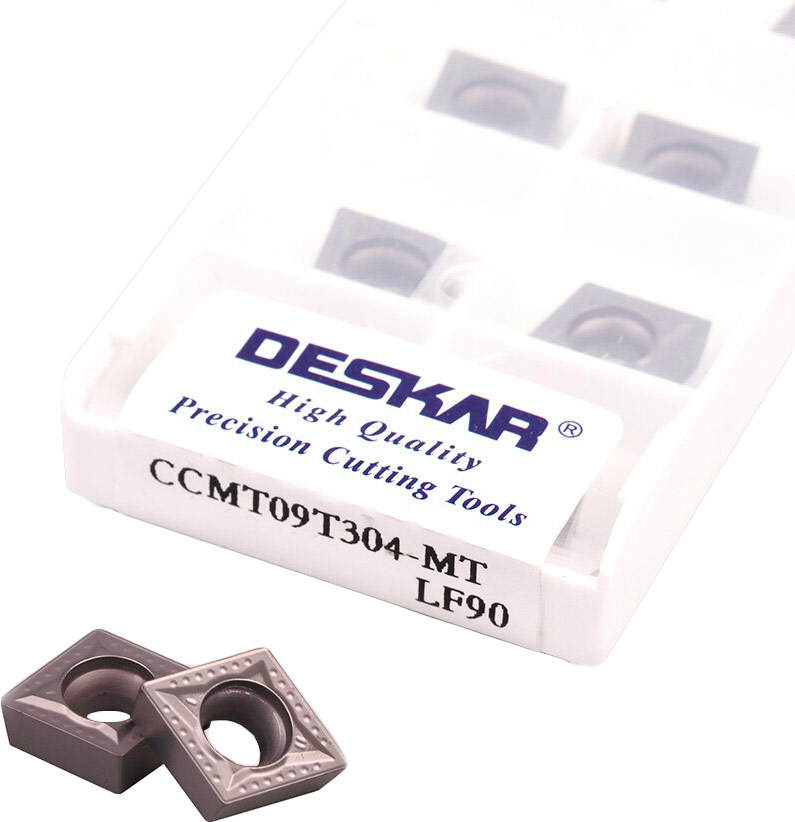

CCMT 09T304 MT LF90 пластина для точения DESKAR
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
на складе
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалPK
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныCCMT -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)9.7 -
Толщина пластины, S (мм)3.97
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.4
-
Диаметр (внутренний), d (мм)4.4
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)9.525
-

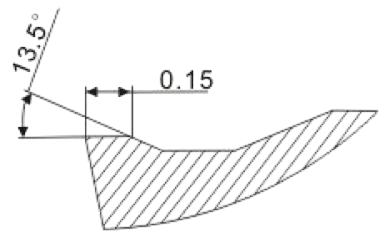

СтружколомMT
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваLF90
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработкиL (чистовая)
-
Вид пластиныметаллокерамическая
-
Задний уголC
-
Класс точностиM
-
Конструктивные особенности пластиныT
-
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.Код производителя00-00047889
-
Артикул производителя1140

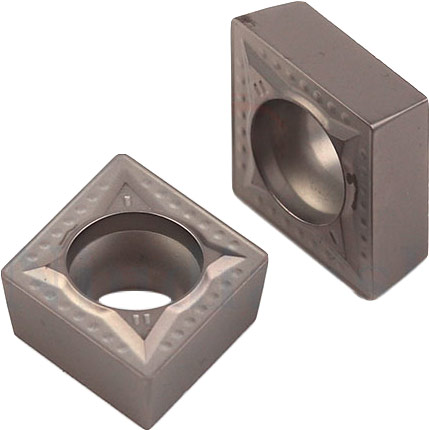

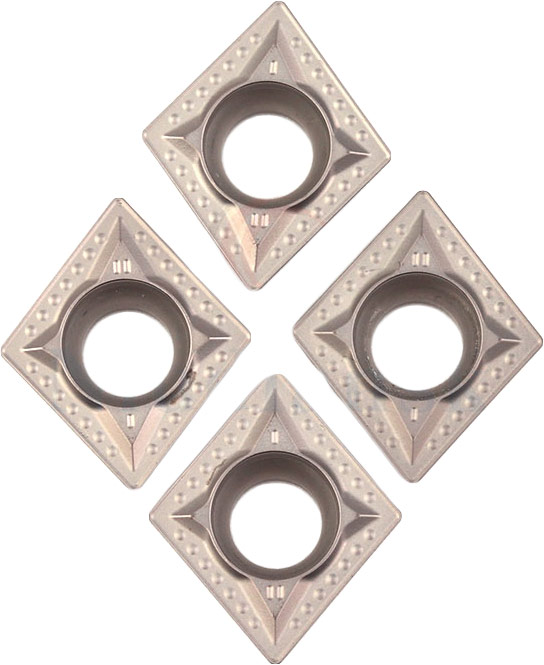

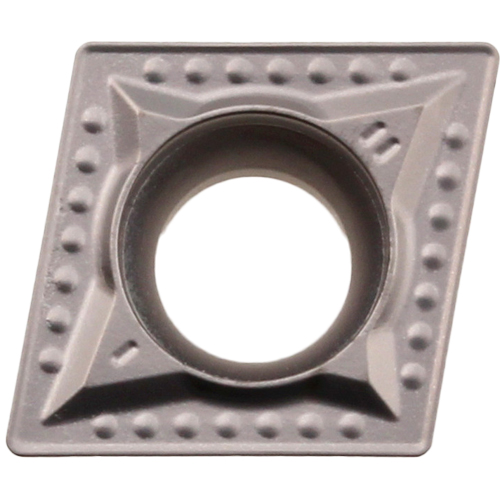

Твердосплавная сменная пластина CCMT для точения по металлу ромбической формы 80°.
Пластина со стружколомом, с отверстием под винт (40-60°).
Задний угол 7° (позитивная). Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.
Сплав LF90 - металлокерамический, подходит для получистовой и чистовой обработки легированной стали, средне- и низкоуглеродистой стали и чугуна.
Чистовая обработка без удара, с маленьким съемом, прецизионная обработка. Хорошая химическая стабильность, термостойкость и износостойкость пластин.
Используется для токарной и фрезерной обработки. HRC не менее 40. Группа обрабатываемых материалов по ISO: P, K.
Основной компонент - TiCN+NbC. Плотность - 6.65 г/см3. Твердость (HRA) - 92.5. Прочность на изгиб - 1800 МПа. Упругость - 7.30 МПа•м0,5.
