CNMM 190612 HDR YBC251 пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 30247

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

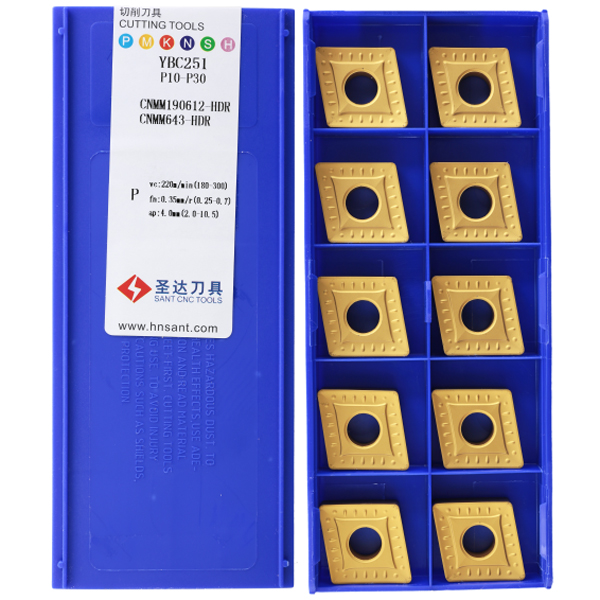

Фото 1: CNMM 190612 HDR YBC251 пластина для точения

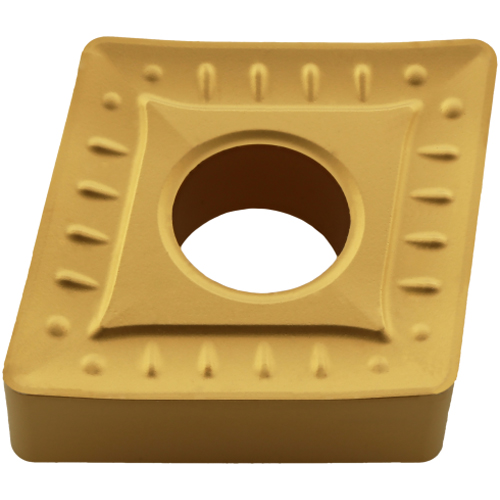

Фото 2: CNMM 190612 HDR YBC251 пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CNMM

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

19.3

Толщина пластины, S (мм)

6.35

Все характеристики

Цены указаны с НДС

1 528 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

15 280 ₽ | уп (10 шт)

Предзаказ

Нет в наличии. Возможность заказа

Бесплатная доставка по РФ со склада

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

P
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CNMM
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

19.3
Толщина пластины, S (мм)

6.35
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

1.2
Диаметр (внутренний), d (мм)

7.94
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

19.05

Стружколом

HDR
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

YBC251
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

R (черновая)
Вид пластины

твердосплавная
Задний угол

N
Класс точности

M
Конструктивные особенности пластины

M

CNMM

Твердосплавная сменная пластина CNMM для точения по металлу ромбической формы 80°.
Пластина со стружколомом, с отверстием.
Задний угол 0° (негативная) Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.

Сплав YBC251

Подложка с хорошей прочностью и высокой надежностью режущей кромки, в оптимальном сочетании с покрытием состоящим из MT-TiCN, толстого слоя Al2O3 и TiN делает его подходящим для полуфинишной обработки стали.
