TPGX 090204 L IC20N пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 29592

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

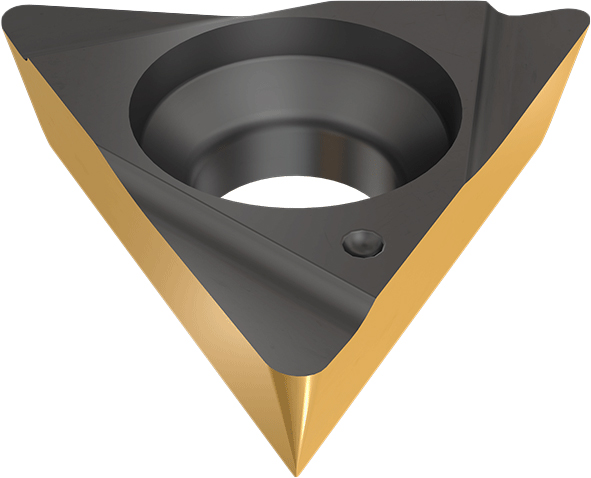

Фото 1: TPGX 090204 L IC20N пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TPGX

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

9.6

Толщина пластины, S (мм)

2.38

Все характеристики

Цены указаны с НДС

1 678 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

16 783 ₽ | уп (10 шт)

Предзаказ

Нет в наличии. Возможность заказа

Бесплатная доставка по РФ со склада

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PM
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TPGX
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

9.6
Толщина пластины, S (мм)

2.38
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

5.56

Стружколом

L
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

IC20N
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

L (чистовая)
Вид пластины

металлокерамическая
Задний угол

P
Класс точности

G
Конструктивные особенности пластины

X

TPGX

Твердосплавная сменная пластина TPGX по металлу треугольной формы.
Фиксация: спецконструкция.
Задний угол 11° (позитивная). Допуск: m: D1: 0.025. S1: ±0.13.

Сплав IC20N

Очень твердый сплав из металлокерамики для прорезки и точения канавок. Рекомендуется для высокоскоростной чистовой обработки стали и легированной стали с малыми подачами. Превосходное качество поверхности и износостойкость, высокая устойчивость к пластической деформации и предотвращение налипания на режущей кромке.
