CCET 09T3005 WF IC907 пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 28842

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

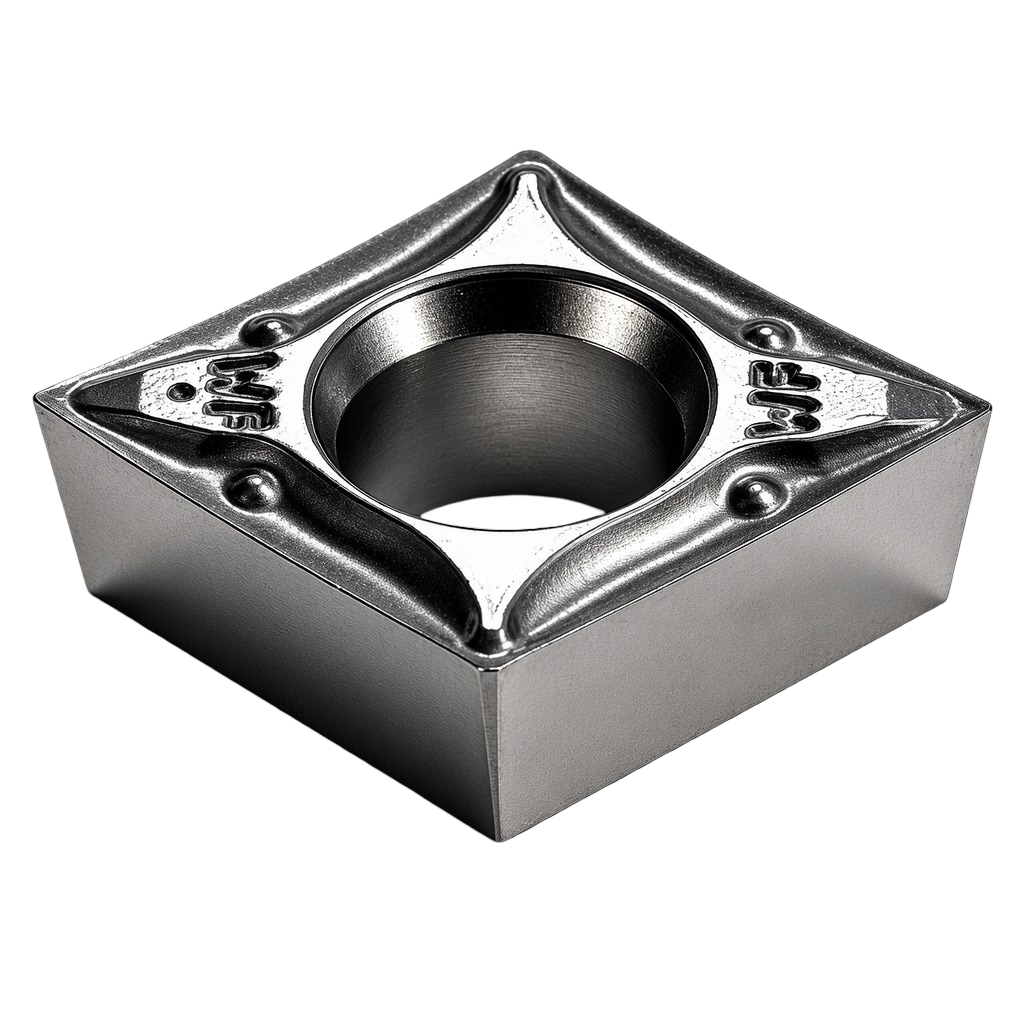

Фото 1: CCET 09T3005 WF IC907 пластина для точения

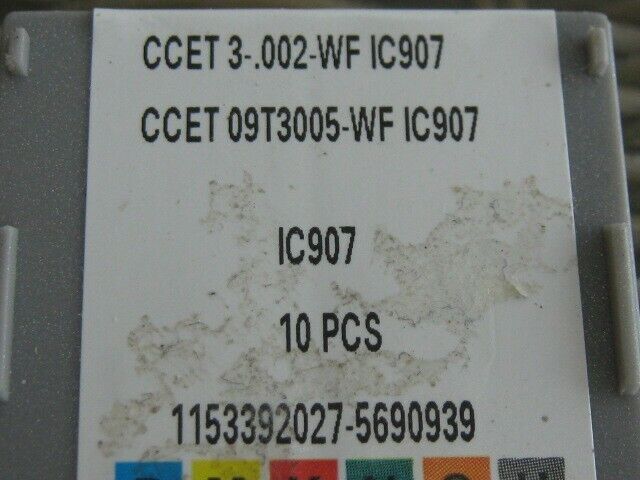

Фото 2: CCET 09T3005 WF IC907 пластина для точения

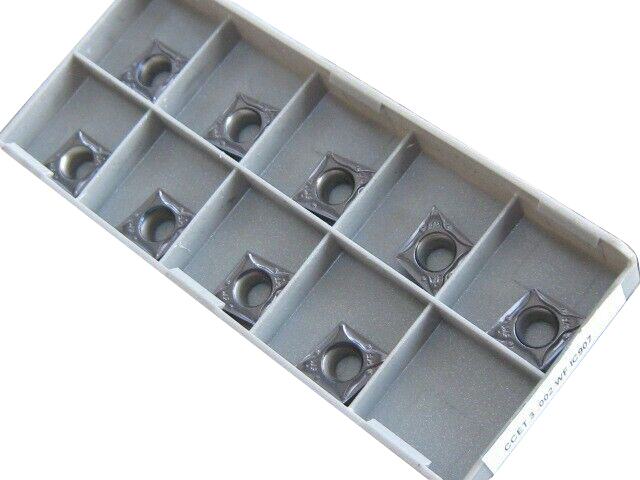

Фото 3: CCET 09T3005 WF IC907 пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSH

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CCET

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

9.5

Толщина пластины, S (мм)

3.97

Все характеристики

Цены указаны с НДС

2 162 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

21 628 ₽ | уп (10 шт)

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSH
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CCET
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

9.5
Толщина пластины, S (мм)

3.97
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.05
Диаметр (внутренний), d (мм)

4.4
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

9.52

Стружколом

WF
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

IC907
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

L (чистовая)
Вид пластины

твердосплавная
Задний угол

C
Класс точности

E
Конструктивные особенности пластины

T
Артикул производителя

5506324

Описание

Позитивные ромбические пластины с углом 80° и задним углом 7° и стружколомом Wiper для обработки с большими подачами.

CCET

Твердосплавная сменная пластина CCET для точения по металлу ромбической формы 80°.
Пластина со стружколомом, с отверстием под винт (40-60°).
Задний угол 7° (позитивная). Допуск: m: D1/S1: ±0.025.

Сплав IC907

Прочная мелкозернистая основа с покрытием PVD, для широкого спектра материалов, таких как сталь, легированная и закаленная сталь, аустенитная нержавеющая сталь и жаропрочные сплавы на средних и относительно высоких скоростях резания при стабильных условиях. Отличается превосходной износостойкостью и высоким сопротивлением пластической деформации.

Стружколом WF

Геометрия Wiper для чистовой обработки мягких и вязких материалов. Малая глубина резания.

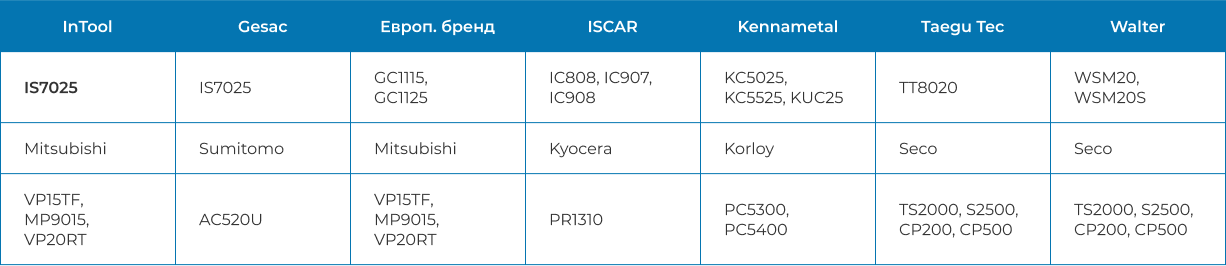

Таблица соответствий сплавов InTool

Внимание! Данные режимы носят рекомендательный характер. Величина режимов зависит от многих факторов – жесткости закрепления заготовки, ее вылета, состояния и материала, радиуса и размера пластины, жёсткости и мощности станка и т.д. Ориентируясь на рекомендуемые данные, исходя из ваших условий, опытным путем подбирайте оптимальные для производительности и стойкости инструмента режимы обработки.

Режимы резания для CM LF9018
