TCGX 110204 R WK 1025 пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 28537

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

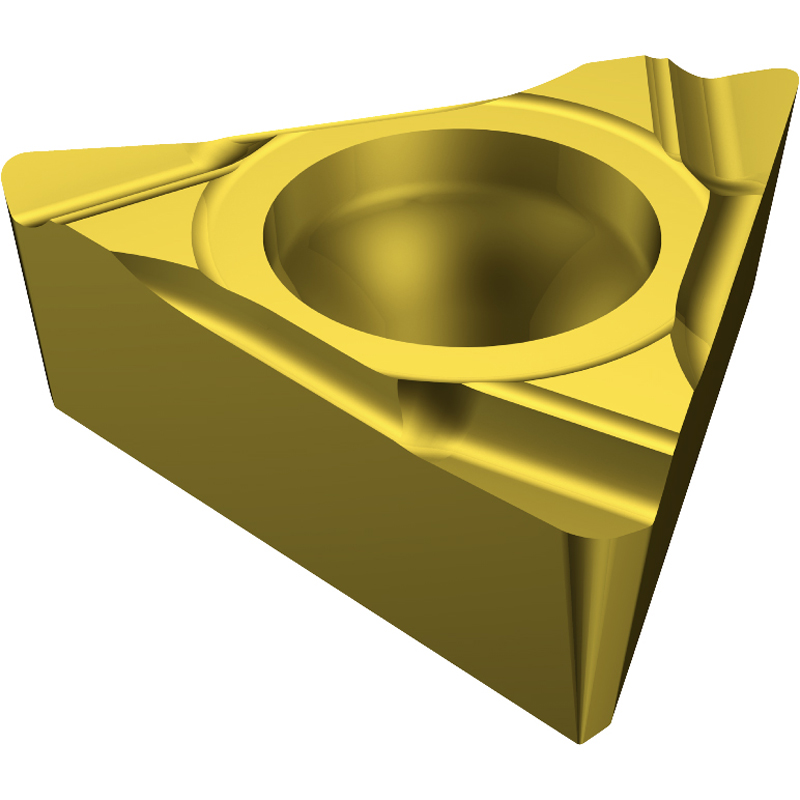

Фото 1: TCGX 110204 R WK 1025 пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

P M K N S

В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.

Бренд

SANDVIK

Все характеристики

Цены указаны с НДС

1 895 ₽ | шт

Продажа данного товара осуществляется упаковками по 10 пластин.

18 956 ₽ | уп (10 шт)

Уточнить сроки поставки

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 15 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

P M K N S
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.

Бренд

SANDVIK
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TCGX
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

10.3
Расстояние между опорной и верхней поверхностями пластины. Влияет на прочность кромки и глубину резания.

Толщина пластины, S (мм)

2.38
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4
Диаметр крепежного отверстия.

Диаметр (внутренний), d (мм)

2.8

Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

6.35
Профиль на передней поверхности пластины, обеспечивающий дробление и отвод стружки

Стружколом

WK
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

1025
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

L (чистовая)
Угол между задней поверхностью пластины и обработанной поверхностью детали. Обеспечивает распределение усилий резания. положительный — для чистовой обработки, нулевой/отрицательный — для черновой.

Задний угол

C
Буквенное обозначение допусков на геометрические размеры (по ISO 1832). Определяет точность позиционирования режущей кромки относительно опорных поверхностей державки. Например, класс G — для чистового точения, M для чернового.

Класс точности

G
Исполнение режущей кромки, наличие фаски/скругления, тип крепления, число рабочих вершин, исполнение стружколома.

Конструктивные особенности пластины

X

TCGX

Твердосплавная сменная пластина TCGX по металлу треугольной формы.
Фиксация: спецконструкция.
Задний угол 7° (позитивная). Допуск: m: D1: 0.025. S1: ±0.13.

Сплав 1025

(НС) - Р30 (Р15 - Р30) - Сплав с покрытием РVD для чистового фрезерования стали. Пластины со шлифованными фасками из этого сплава являются первым выбором для фрезерования вязких низкоуглеродистых сталей. (НС) - М15 (М10 - М20) - Сплав с РVD покрытием. Рекомендуется для работы в стабильных условиях с высокой скоростью резания. (НС) - N15 (N10 - N5) - Сплав с покрытием РVD для чернового фрезерования алюминиевых сплавов. Рекомендуется для пластин со шлифованными кромками. (НС) - S15 (S10 - S20) - Сплав с РVD покрытием для фрезерования титана с умеренной скоростью резания. Хорошая стойкость к образованию нароста и пластической деформации. (НС) - Н15 (Н10 - Н20) - Сплав с покрытием РУО для фрезерования закаленных деталей на низких и средних скоростях резания.

Стружколом WK

Для чистовой обработки особенно для расточных операций а также для наружной обработки когда необходимо обеспечить низкие усилия резания.
