CNGP 120401 WS10PT пластина для точения
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.
Обрабатываемый материал
MSPKN
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.
Форма пластины
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Марка пластины
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)
12.9
Толщина пластины, S (мм)
4.76
Все характеристики
Цена по запросу
Узнать цену
Нет в наличии. Возможность заказа
Бесплатная доставка по РФ со склада
Сроки поставки сообщим в обратной связи
Технические характеристики:
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалMSPKN
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластиныCNGP -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)12.9 -
Толщина пластины, S (мм)4.76
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.1
-
Диаметр (внешний), øI.C (мм)12,7
-
Диаметр (внутренний), d (мм)5.16
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)12.7
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваWS10PT
-
Вид пластинытвердосплавная
-
Задний уголN
-
Класс точностиG
-
Конструктивные особенности пластиныP
CNGP

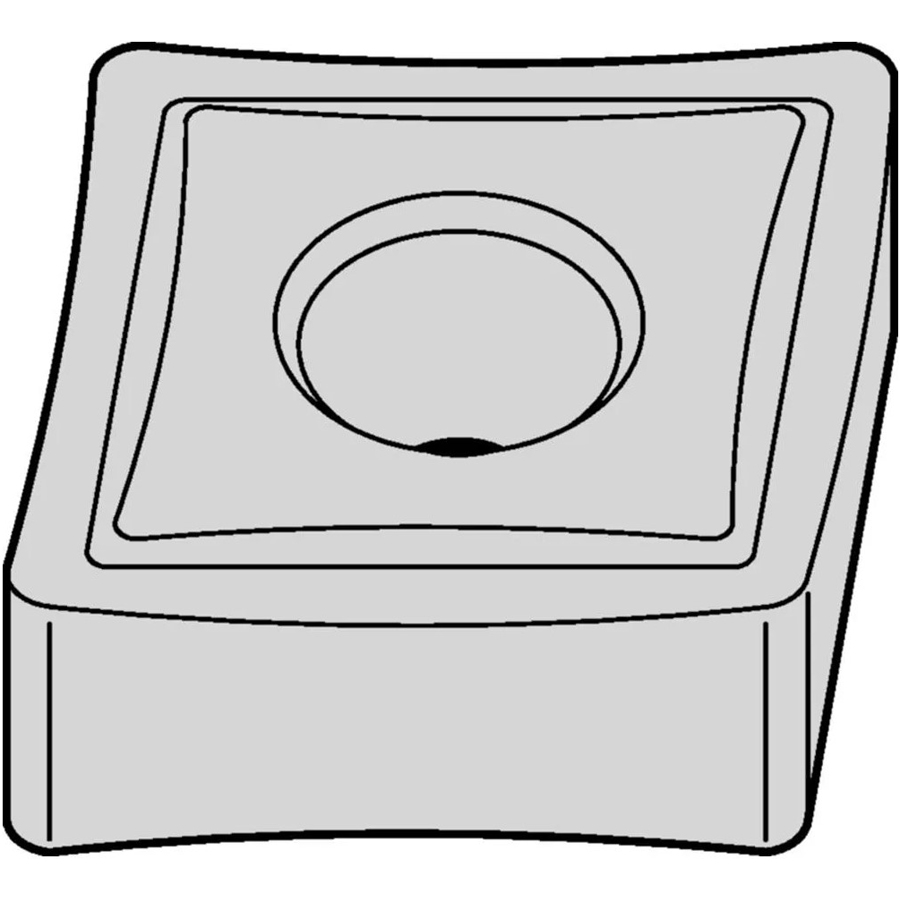

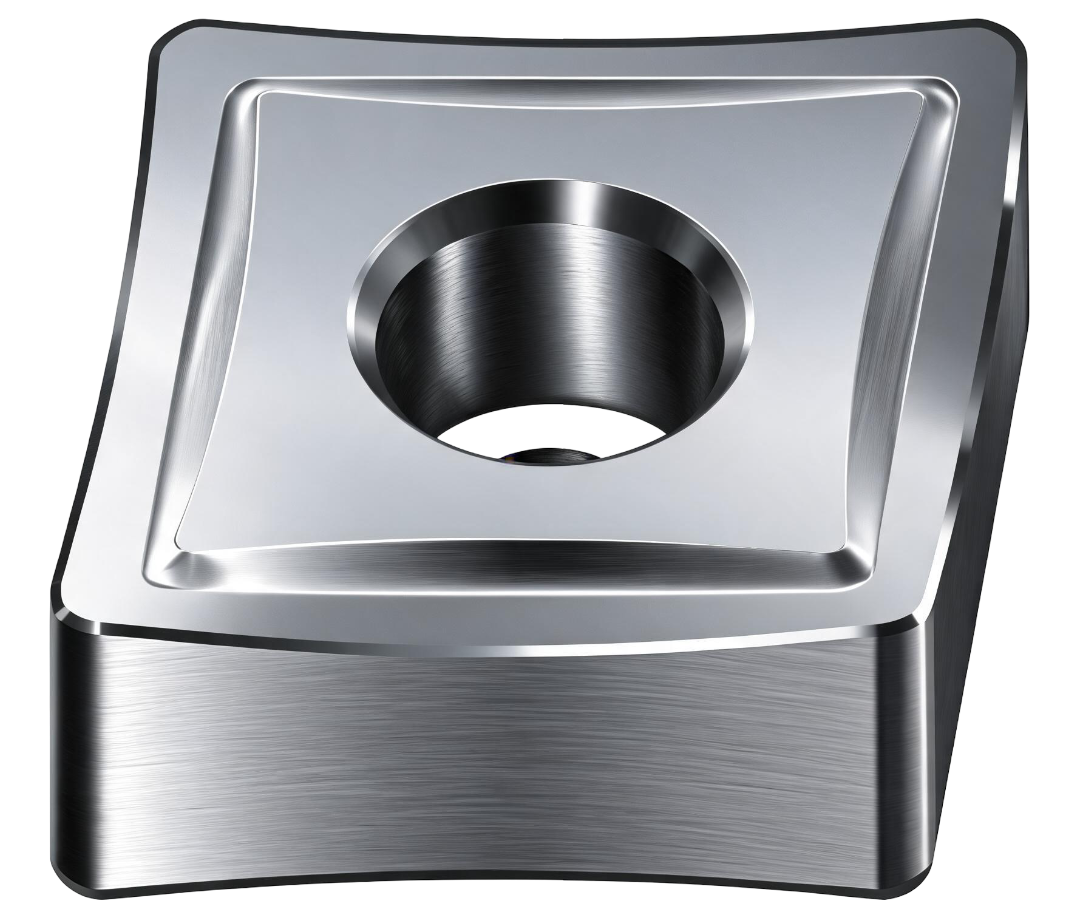

Твердосплавная сменная пластина CNGP для точения по металлу ромбической формы 80°.
Пластина гладкая, без отверстия.
Задний угол 0° (негативная) Допуск: m: D1: 0.025. S1: ±0.13.
Сплав WS10PT
Усовершенствованное многослойное PVD-покрытие, нанесенное на твердосплавную основу с высоким сопротивлением деформации. Новое покрытие повышает прочность режущей кромки. Сплав WS10PT идеально подходит для чистовой и получистовой обработки в широком диапазоне скоростей резания и подач. Благодаря повышенной износостойкости демонстрирует превосходные результаты при обработке большинства сталей, нержавеющих сталей, чугуна, цветных металлов и жаропрочных сплавов.
