TCMX 110304 WM 1025 пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 26841

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

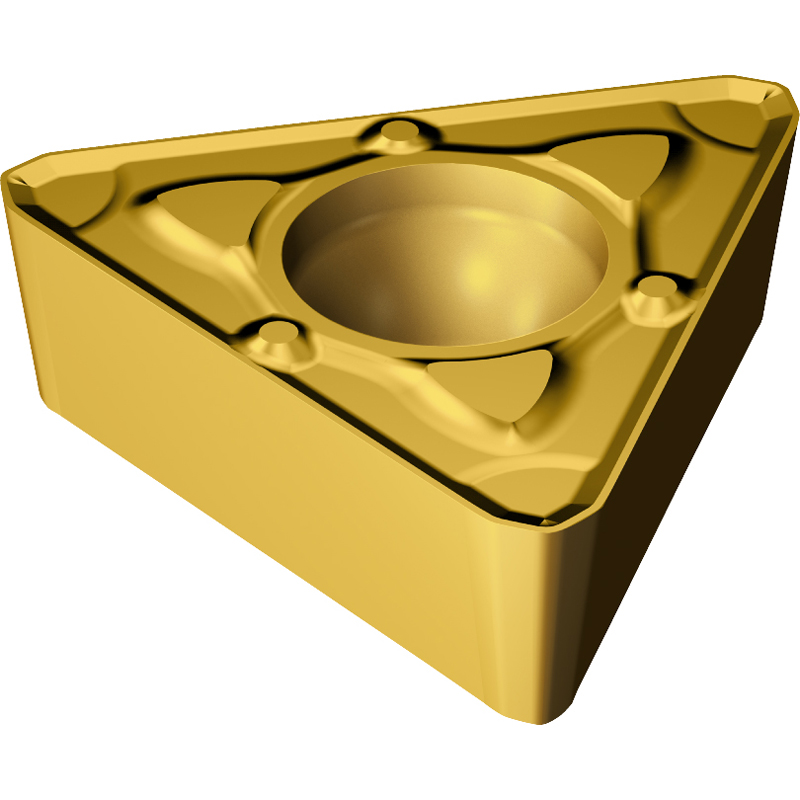

Фото 1: TCMX 110304 WM 1025 пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMNS

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TCMX

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

10.3

Толщина пластины, S (мм)

3.18

Все характеристики

Цены указаны с НДС

1 417 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

14 178 ₽ | уп (10 шт)

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMNS
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TCMX
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

10.3
Толщина пластины, S (мм)

3.18
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4
Диаметр (внутренний), d (мм)

2.8
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

6.35

Стружколом

WM
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

1025
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

M (получистовая)
Вид пластины

твердосплавная
Задний угол

C
Класс точности

M
Конструктивные особенности пластины

X

TCMX

Твердосплавная сменная пластина TCMX по металлу треугольной формы.
Фиксация: спецконструкция.
Задний угол 7° (позитивная). Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.

Сплав 1025

(НС) - Р30 (Р15 - Р30) - Сплав с покрытием РVD для чистового фрезерования стали. Пластины со шлифованными фасками из этого сплава являются первым выбором для фрезерования вязких низкоуглеродистых сталей. (НС) - М15 (М10 - М20) - Сплав с РVD покрытием. Рекомендуется для работы в стабильных условиях с высокой скоростью резания. (НС) - N15 (N10 - N5) - Сплав с покрытием РVD для чернового фрезерования алюминиевых сплавов. Рекомендуется для пластин со шлифованными кромками. (НС) - S15 (S10 - S20) - Сплав с РVD покрытием для фрезерования титана с умеренной скоростью резания. Хорошая стойкость к образованию нароста и пластической деформации. (НС) - Н15 (Н10 - Н20) - Сплав с покрытием РУО для фрезерования закаленных деталей на низких и средних скоростях резания.

Стружколом WM

Для чистового точения с большими подачами стали чугуна и нержавеющей стали.
