RCKT 2006M0 PM 4240 пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 26659

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

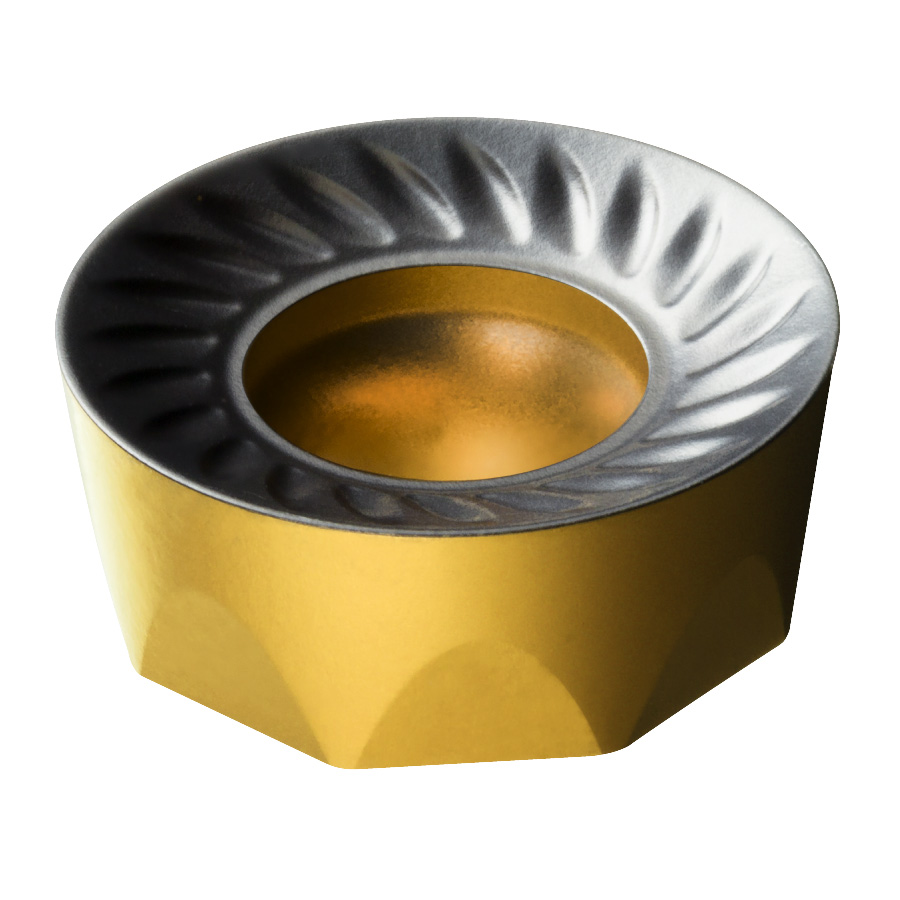

Фото 1: RCKT 2006M0 PM 4240 пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

P M K

В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.

Бренд

SANDVIK

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

R-круглая

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

RCKT

Все характеристики

Цены указаны с НДС

2 592 ₽ | шт

Продажа данного товара осуществляется упаковками по 10 пластин.

25 923 ₽ | уп (10 шт)

Уточнить сроки поставки

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 15 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

P M K
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.

Бренд

SANDVIK
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

R-круглая
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

RCKT
Расстояние между опорной и верхней поверхностями пластины. Влияет на прочность кромки и глубину резания.

Толщина пластины, S (мм)

6.35
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

10
Диаметр крепежного отверстия.

Диаметр (внутренний), d (мм)

6.5

Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

20
Профиль на передней поверхности пластины, обеспечивающий дробление и отвод стружки

Стружколом

PM
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

4240
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

M (получистовая)
Угол между задней поверхностью пластины и обработанной поверхностью детали. Обеспечивает распределение усилий резания. положительный — для чистовой обработки, нулевой/отрицательный — для черновой.

Задний угол

C
Буквенное обозначение допусков на геометрические размеры (по ISO 1832). Определяет точность позиционирования режущей кромки относительно опорных поверхностей державки. Например, класс G — для чистового точения, M для чернового.

Класс точности

K
Исполнение режущей кромки, наличие фаски/скругления, тип крепления, число рабочих вершин, исполнение стружколома.

Конструктивные особенности пластины

T

RCKT

Твердосплавная сменная пластина RCKT по металлу круглой формы.
Пластина со стружколомом, с отверстием под винт (40-60°).
Задний угол 7°. Допуск: m: ±0.013. D1: ±0.05-±0.15. S1: ±0.025.

Сплав 4240

(НС) - Р40 (РЗ5 - Р50) - Сплав с покрытием для фрезерования стали при повышенных требованиях к прочности. Применение сплава для концевых фрез и фрез для обработки уступов возможно в стабильных условиях, для обработки плоскостей и при небольшой высоте уступа. Для других типов фрез сплав GС4240 - первый выбор, обладающий оптимальной прочностью. Отлично подходит для мелкосерийного производства при обработке широкого диапазона материалов. Работает как с применением СОЖ, так и без. (НС) - М40 (МЗ0 - М40) - Очень прочный сплав с покрытием MT-CVD. Рекомендуется для мелкосерийного производства деталей из различных материалов. (НС) - К40 (КЗ0 - К40) - Сплав с покрытием для получернового и чернового фрезерования на низких скоростях резания при повышенных требованиях к прочности режущей кромки.

Стружколом PM

Для получистового точения стали в широком режимном диапазоне.
