CNMA 120412 MC5015 пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 25037

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

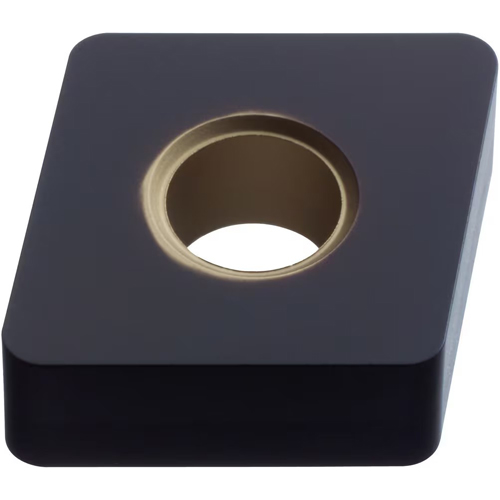

Фото 1: CNMA 120412 MC5015 пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CNMA

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

12.9

Толщина пластины, S (мм)

4.76

Все характеристики

Цены указаны с НДС

678 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

6 780 ₽ | уп (10 шт)

В корзину

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

K
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CNMA
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

12.9
Толщина пластины, S (мм)

4.76
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

1.2
Диаметр (внутренний), d (мм)

5.5

Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

12.7
Стружколом

Плоский верх
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

MC5015
Вид пластины

твердосплавная
Задний угол

N
Класс точности

M
Конструктивные особенности пластины

A

CNMA

Твердосплавная сменная пластина CNMA для точения по металлу ромбической формы 80°.
Пластина гладкая, с отверстием.
Задний угол 0° (негативная) Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.

Сплав MC5015

Сплав предназначен для обработки чугуна. Особо толстый слой покрытия Al2O3. Снижение затрат при обработке деталей из чугуна теперь возможно благодаря высокоэффективным методам, увеличивающим срок службы инструмента и повышающим надежность режущей кромки.

Стружколом Плоский верх

Для тяжелой черновой обработки чугуна. Наиболее эффективна при нестабильной механической обработке благодаря высокой прочности режущей кромки. Может быть использован для деталей с жестким допуском благодаря допуску пластины класса G. Негативные пластины с отверстием.
