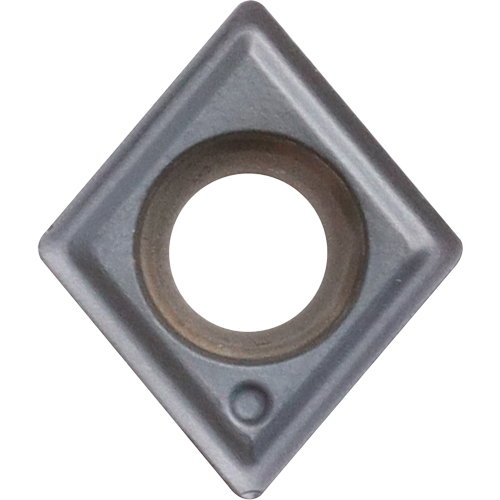

CCMT 09T304 NN LT10 пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 24956

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

ccmt 09t304 nn lt10 пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CCMT

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Толщина пластины, S (мм)

3.97

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CCMT
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

9
Толщина пластины, S (мм)

3.97
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

9.525

Стружколом

NN
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

LT10
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

F (финишная чистовая) / L (чистовая)
Вид пластины

твердосплавная
Задний угол

C
Класс точности

M
Конструктивные особенности пластины

T

Описание

Односторонняя пластина, зажим винтом. Пластина с углом при вершине 80° с позитивной геометрией стружколома. Прекрасно подходит для расточных операций и наружных токарных работ.

CCMT

Твердосплавная сменная пластина CCMT для точения по металлу ромбической формы 80°.
Пластина со стружколомом, с отверстием под винт (40-60°).
Задний угол 7° (позитивная). Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.

Сплав LT10

Сплав LT10 Multi-Mat® предназначен для токарной обработки всех групп материалов, включая алюминий с содержанием кремния более 8%. Универсальная геометрия стружколома для всех групп материалов.

Стружколом NN

Стружколом NN для универсальной обработки.

Вид обработки
