TPMT 090202 LF KC5010 пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 24317

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

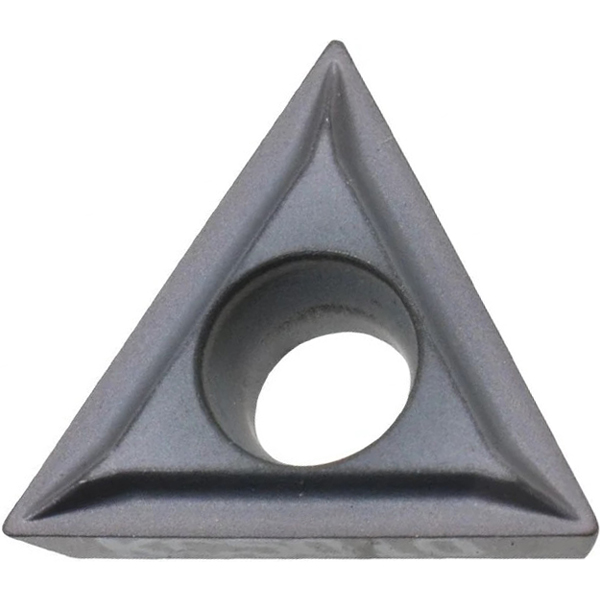

Фото 1: TPMT 090202 LF KC5010 пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

MPKNS

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TPMT

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

9.63

Толщина пластины, S (мм)

2.38

Все характеристики

Цена по запросу

Узнать цену

Нет в наличии. Возможность заказа

Бесплатная доставка по РФ со склада

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

MPKNS
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

T-треугольная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

TPMT
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

9.63
Толщина пластины, S (мм)

2.38
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.2
Диаметр (внутренний), d (мм)

2.65
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

5.56

Стружколом

LF
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

KC5010
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

L (чистовая)
Вид пластины

твердосплавная
Задний угол

P
Класс точности

M
Конструктивные особенности пластины

T

TPMT

Твердосплавная сменная пластина TPMT по металлу треугольной формы.
Пластина со стружколомом, с отверстием под винт (40-60°).
Задний угол 11° (позитивная). Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.

Сплав KC5010

Состав: Усовершенствованное покрытие из AlTiN, нанесенное методом PVD на беспримесную твердосплавную основу с очень высоким сопротивлением деформации. Применение: Сплав KC5010™ идеально подходит для чистовой и общей обработки большинства материалов на повышенных скоростях. Незаменим при обработке большинства сталей, нержавеющих сталей, чугуна, цветных металлов и жаропрочных сплавов в стабильных условиях. Сплав также хорошо справляется с обработкой закаленных сталей и материалов, образующих короткую стружку.

Стружколом LF

Легкая чистовая обработка.
