CNMG 090304 MN KCP25B пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 24249

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

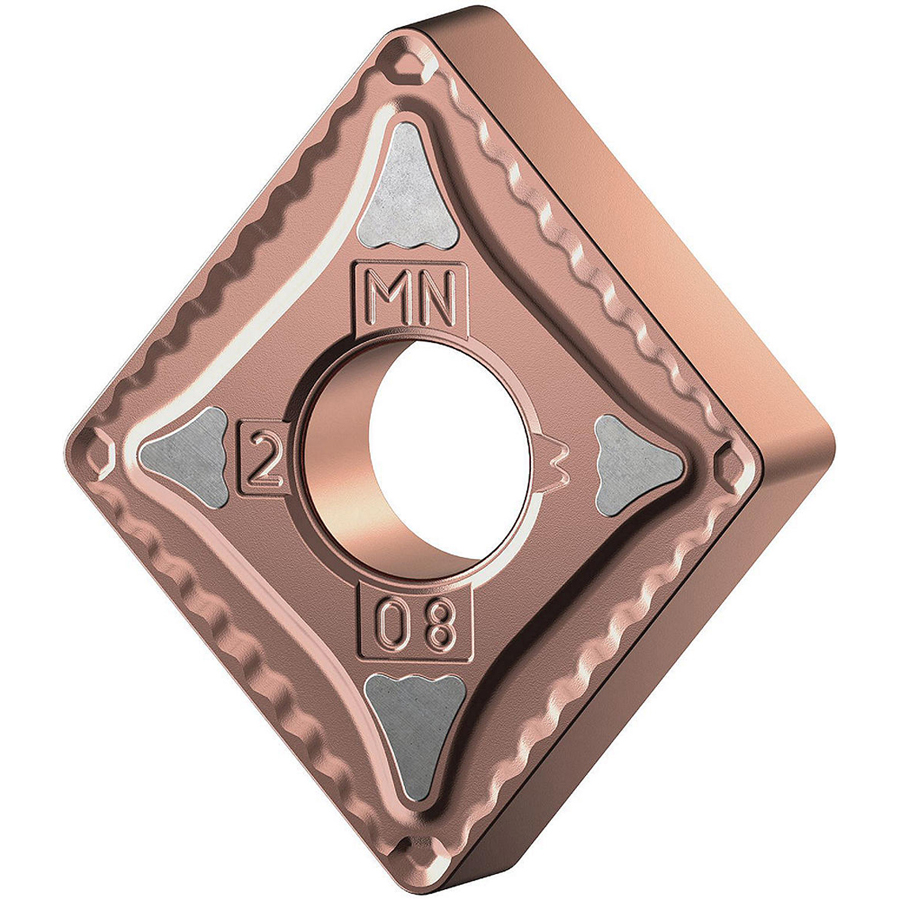

Фото 1: CNMG 090304 MN KCP25B пластина для точения

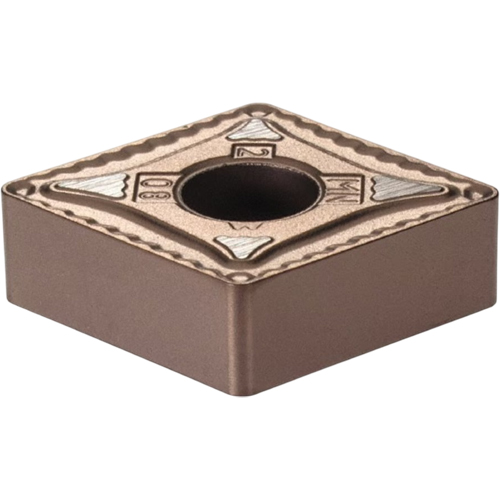

Фото 2: CNMG 090304 MN KCP25B пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PKS

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CNMG

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

9.67

Толщина пластины, S (мм)

3.18

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PKS
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CNMG
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

9.67
Толщина пластины, S (мм)

3.18
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4
Диаметр (внутренний), d (мм)

5.16
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

9.525

Стружколом

MN
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

KCP25B
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

R (черновая)
Вид пластины

твердосплавная
Задний угол

N
Класс точности

M
Конструктивные особенности пластины

G

CNMG

Твердосплавная сменная пластина CNMG для точения по металлу ромбической формы 80°.
Пластина двусторонняя со стружколомом, с отверстием.
Задний угол 0° (негативная) Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.

Сплав KCP25B

Состав. Прочный сплав с повышенным содержанием кобальта и многослойным покрытием MTCVD из TiCN-Al2O3-TiOCN с превосходной адгезией слоев. Область применения. Токарный сплав общего назначения для обработки большинства сталей, ферритных и мартенситных нержавеющих сталей. Состав основы обеспечивает достаточное сопротивление деформации, а также высокую прочность кромки пластины. Слои покрытия обеспечивают высокую износостойкость, а дополнительная обработка после нанесения покрытия сводит к минимуму микровыкрашивания и повышает адгезию покрытия с основой, обеспечивая высокую стойкость инструмента и качество обработанной поверхности.

Стружколом MN

Стружколом MN предназначен для получистовой обработки. Без заднего угла.
