CCGT 09T302LF KC5025 пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 24240

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

ccgt 09t302lf kc5025 пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

MPKNS

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CCGT

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

9.67

Толщина пластины, S (мм)

3.97

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

MPKNS
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CCGT
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

9.67
Толщина пластины, S (мм)

3.97
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.2
Диаметр (внутренний), d (мм)

4.4
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

9.525

Стружколом

LF
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

KC5025
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

L (чистовая)
Вид пластины

твердосплавная
Задний угол

C
Класс точности

G
Конструктивные особенности пластины

T

CCGT

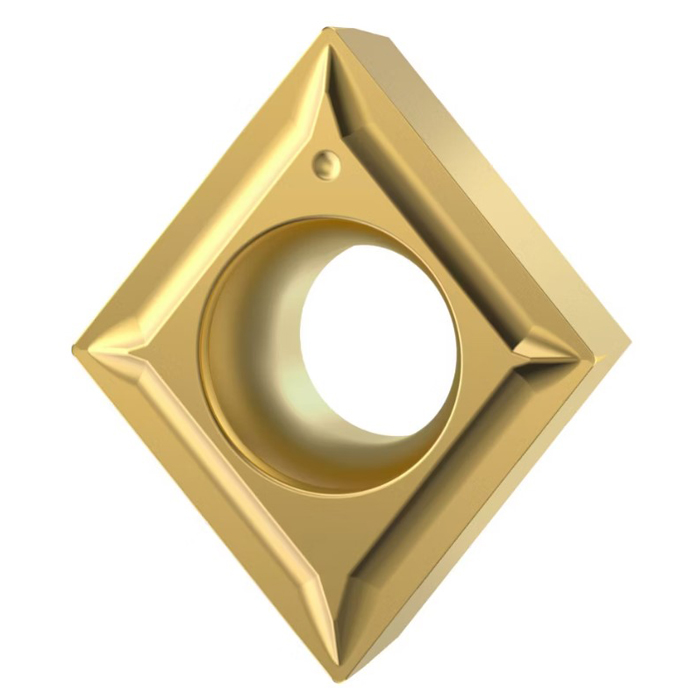

Твердосплавная сменная пластина CCGT для точения по металлу ромбической формы 80°.
Пластина со стружколомом, с отверстием под винт (40-60°).
Задний угол 7° (позитивная). Допуск: m: D1: 0.025. S1: ±0.13.

Сплав KC5025

Состав: Усовершенствованный сплав с покрытием из AlTiN, нанесенным методом PVD на прочную ультрамелкозернистую беспримесную основу. Применение: Рекомендуется для общей обработки большинства сталей, нержавеющей стали, жаропрочных сплавов, титана, чугуна и цветных металлов. Сплав может использоваться на низких и средних скоростях обработки, в условиях прерывистого резания и больших подач.

Стружколом LF

Легкая чистовая обработка.
