CDCT S40104 HB7110 пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 24144

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

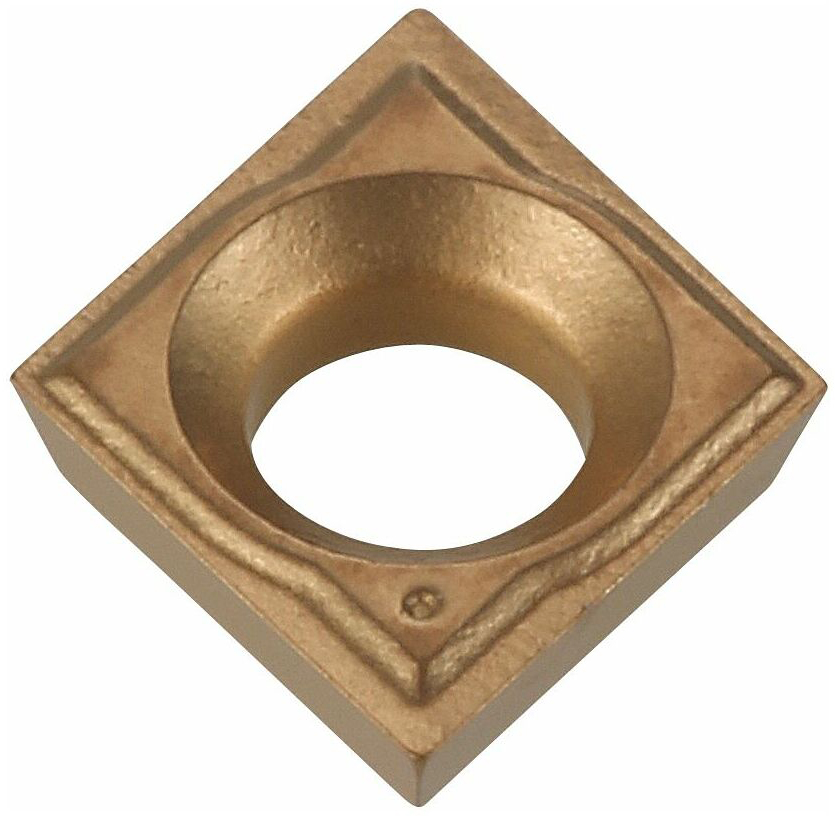

Фото 1: CDCT S40104 HB7110 пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CDCT

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

4.03

Толщина пластины, S (мм)

1.59

Все характеристики

Цены указаны с НДС

1 214 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

12 145 ₽ | уп (10 шт)

В корзину

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

M
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CDCT
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

4.03
Толщина пластины, S (мм)

1.59
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4

Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

3.97
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

HB7110
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

L (чистовая)
Вид пластины

твердосплавная
Класс точности

C
Конструктивные особенности пластины

T

CDCT

Твердосплавная сменная пластина CDCT по металлу ромбической формы 80°.
Пластина со стружколомом, с отверстием под винт (40-60°).
Задний угол 15° (позитивная). Допуск: m: ±0.013. D1/S1: ±0.025.

Сплав HB7110

Твердый сплав с покрытием для обработки нержавеющей стали.
