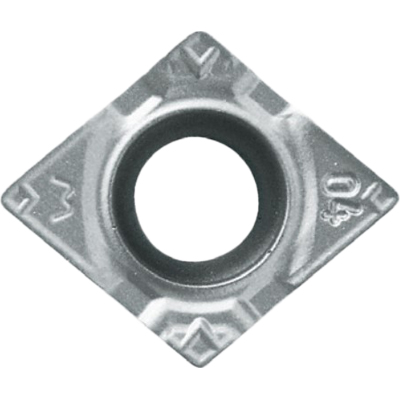

CCMX 09T304 EN WMS AM2030 пластина для точения
CCMX 09T304 EN WMS AM2030 пластина для точения
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.
Обрабатываемый материал
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.
Бренд
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.
Форма пластины
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Марка пластины
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)
9.67
Все характеристики
Цена по запросу
Узнать цену
Наличие:
На складе
На складе
Бесплатная доставка
при заказе от 15 000 ₽
при заказе от 15 000 ₽
до ПВЗ ТК вашего города
Москва и область
1-2 дня
Санкт-Петербург
2-3 дня
По России
3-5 дней
Технические характеристики:
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материал
-
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.
Бренд -
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластины -
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)9.67 -
Расстояние между опорной и верхней поверхностями пластины. Влияет на прочность кромки и глубину резания.Толщина пластины, S (мм)
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)
-
Диаметр крепежного отверстия.Диаметр (внутренний), d (мм)4.4
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)9.525
-
Профиль на передней поверхности пластины, обеспечивающий дробление и отвод стружкиСтружколом
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплава
-
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).Вид обработки
-
Угол между задней поверхностью пластины и обработанной поверхностью детали. Обеспечивает распределение усилий резания. положительный — для чистовой обработки, нулевой/отрицательный — для черновой.Задний угол
-
Буквенное обозначение допусков на геометрические размеры (по ISO 1832). Определяет точность позиционирования режущей кромки относительно опорных поверхностей державки. Например, класс G — для чистового точения, M для чернового.Класс точностиM
-
Исполнение режущей кромки, наличие фаски/скругления, тип крепления, число рабочих вершин, исполнение стружколома.Конструктивные особенности пластиныX
Описание
Режущая кромка - E скругленная
Направление резания - N разносторонние
Направление резания - N разносторонние
Сплав AM2030
Многослойное CVD-покрытие. Для нержавеющей стали и жаропрочных сплавов, легированной и нелегированной стали, а также титановых сплавов. Этот сплав обеспечивает как высокую прочность, так и износостойкость. АМ2030 аналогичен сплаву АМ2035, но благодаря специальной технологии обработки поверхности (ARNO®-PowerTec) обеспечивает лучшую эвакуацию стружки и снижает вероятность образования нароста.
Стружколом WMS
Геометрия Wiper для обработки сталей. Чрезвычайно высокое качество обработанной поверхности вследствие применения технологии Wiper. Оптимизация процесса стружкообразования при увеличенных подачах, а также снижение машинного времени и повышение эффективности процесса.
