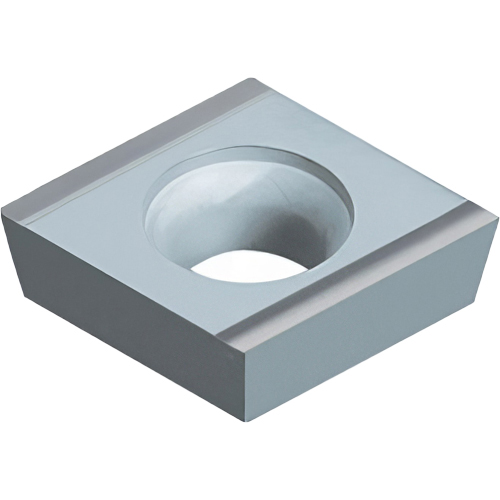

CCGX 09T304 FR AM5025 пластина для точения

Главная

Твердосплавные пластины

Пластины для точения

Арт: 23932

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

ccgx 09t304 fr am5025 пластина для точения

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

M S

В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.

Бренд

ARNO

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CCGX

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

9.67

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 15 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

M S
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.

Бренд

ARNO
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

C-ромбическая 80°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

CCGX
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

9.67
Расстояние между опорной и верхней поверхностями пластины. Влияет на прочность кромки и глубину резания.

Толщина пластины, S (мм)

3.97
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4

Диаметр крепежного отверстия.

Диаметр (внутренний), d (мм)

4.4
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

9.525
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

AM5025
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

L (чистовая)
Угол между задней поверхностью пластины и обработанной поверхностью детали. Обеспечивает распределение усилий резания. положительный — для чистовой обработки, нулевой/отрицательный — для черновой.

Задний угол

C
Буквенное обозначение допусков на геометрические размеры (по ISO 1832). Определяет точность позиционирования режущей кромки относительно опорных поверхностей державки. Например, класс G — для чистового точения, M для чернового.

Класс точности

G
Исполнение режущей кромки, наличие фаски/скругления, тип крепления, число рабочих вершин, исполнение стружколома.

Конструктивные особенности пластины

X

Описание

Режущая кромка - F острая
Направление резания - R правое

CCGX

Твердосплавная сменная пластина CCGX для точения по металлу ромбической формы 80°.
Фиксация: спецконструкция.
Задний угол 7° (позитивная). Допуск: m: D1: 0.025. S1: ±0.13.

Сплав AM5025

Оптимальный сплав для чистовой и получистовой обработки нержавеющей стали, жаропрочных сплавов, титана и титановых сплавов. АМ5025 имеет оптимальное соотношение прочности и износостойкости и может применяться в случаях прерывистого резания и резания с переменным припуском.
