11 UID D 60 LDA пластина резьбовая DESKAR

Арт: 54139

Скачать каталог DESKAR (ru) (en)

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

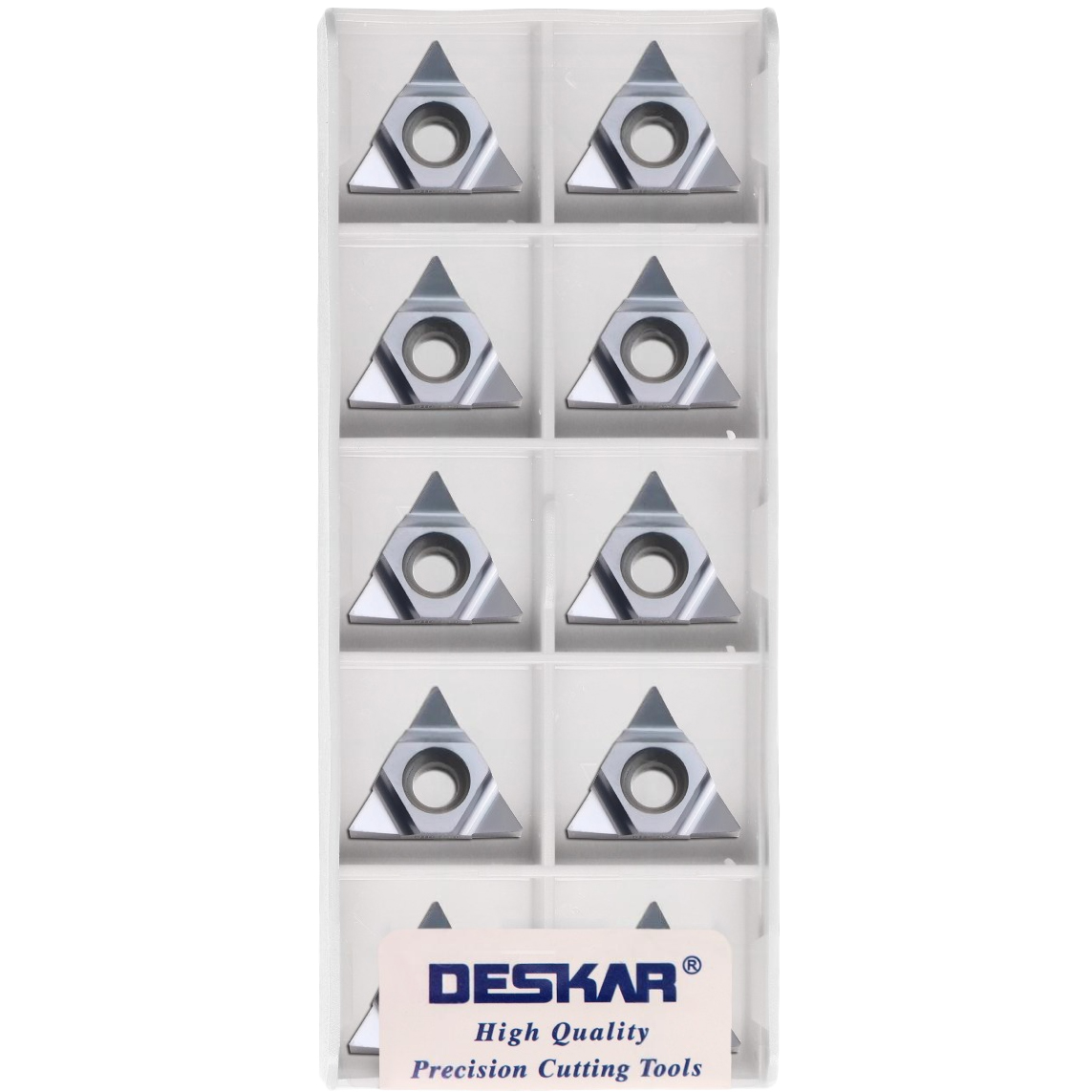

11 uid d 60 lda пластина резьбовая deskar

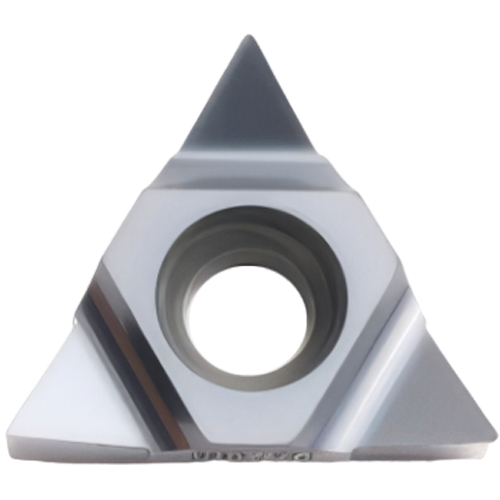

Фото 2: 11 UID D 60 LDA пластина резьбовая DESKAR

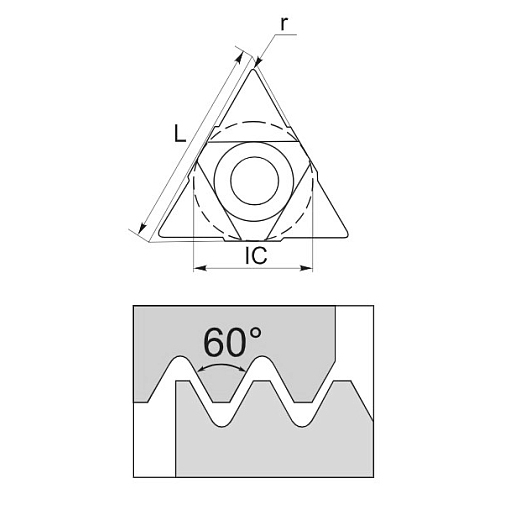

Фото 3: 11 UID D 60 LDA пластина резьбовая DESKAR

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Контур сечения резьбы, получаемый после прохождения инструмента. Для формирования инженерных сетей оптимальна британская трубная резьба. Для базовых разборных соединений подойдет резьба с неполным профилем 55 и 60 градусов.

Профиль резьбы

60° неполный профиль

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

треугольник

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

UID

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Все характеристики

Цены указаны с НДС

169 ₽ | шт

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PM
Контур сечения резьбы, получаемый после прохождения инструмента. Для формирования инженерных сетей оптимальна британская трубная резьба. Для базовых разборных соединений подойдет резьба с неполным профилем 55 и 60 градусов.

Профиль резьбы

60° неполный профиль
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

треугольник
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

UID
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

11
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.11
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

6.35

Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

LDA
Расстояние между витками резьбы.

Шаг резьбы

1.5-3.0 мм
Тип резьбы, нарезаемой пластиной. Резьба U-типа относится дюймовой, остальные – к метрической.

Применение резьбы

внутренняя
r (мм)

0,11
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

00-00052777
Тип пластин для резьбофрез

Тип U
Количество режущих кромок

3
