RCMX 2006MO GW2154 пластина токарная Qtool

Главная

Твердосплавные пластины

Пластины для обработки железнодорожных колес

Арт: 65850

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

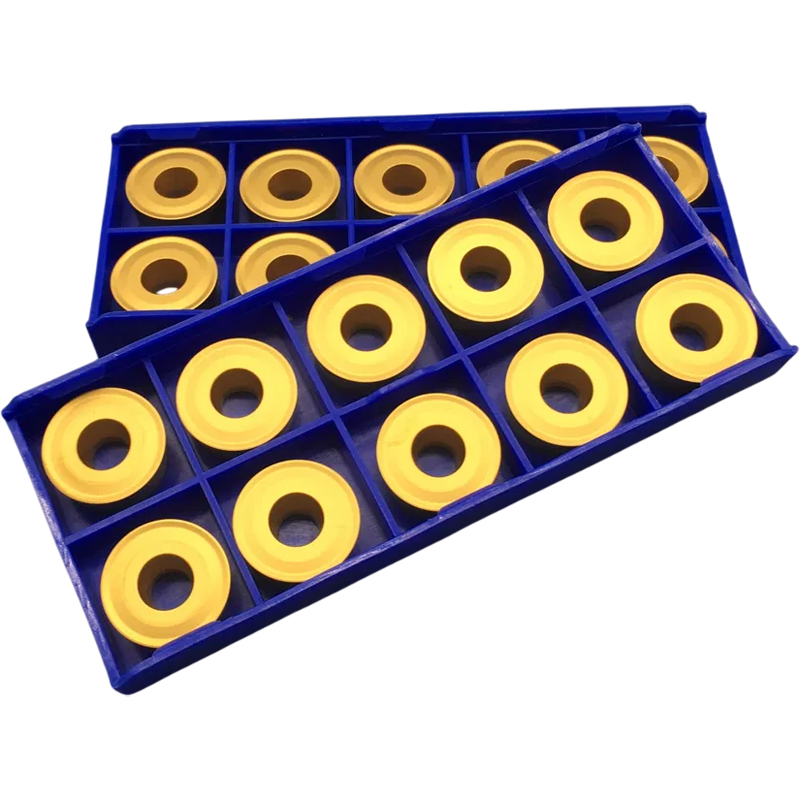

Фото 1: RCMX 2006MO GW2154 пластина токарная Qtool

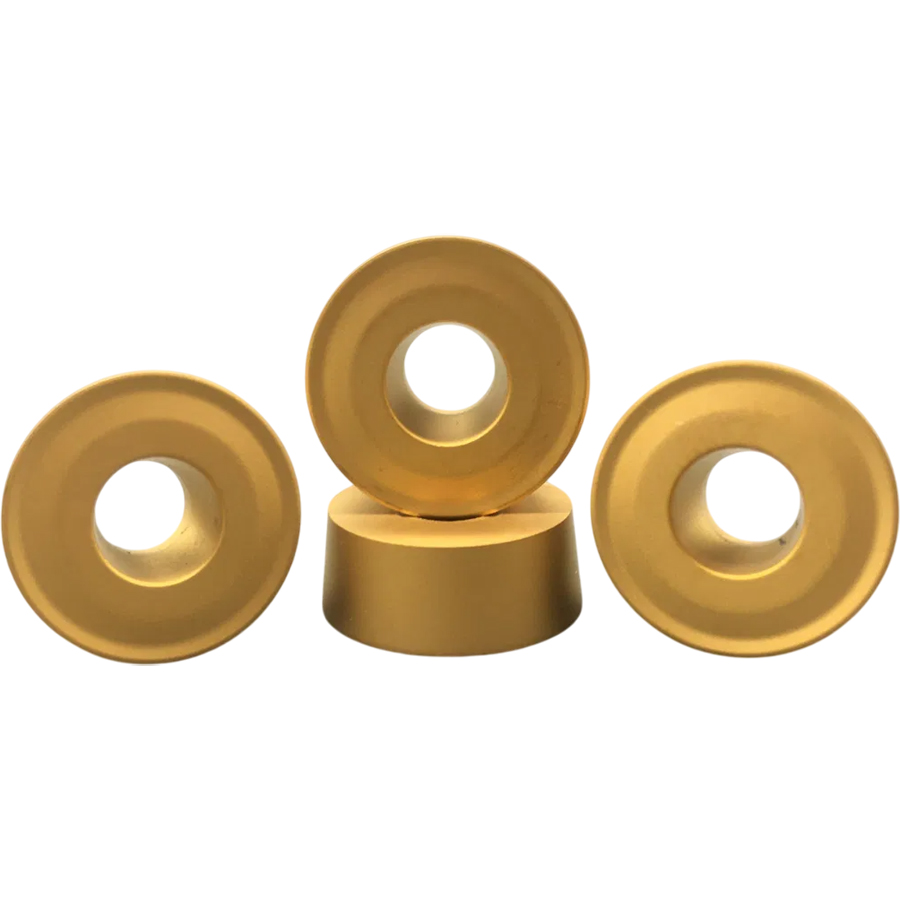

Фото 2: RCMX 2006MO GW2154 пластина токарная Qtool

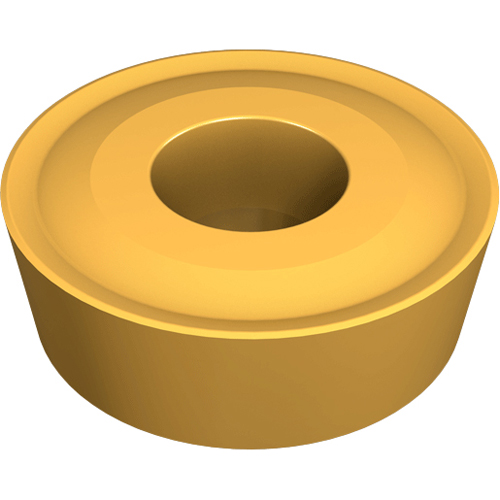

Фото 3: RCMX 2006MO GW2154 пластина токарная Qtool

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

R-круглая

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

RCMX

Толщина пластины, S (мм)

6.35

Диаметр (внутренний), d (мм)

6.5

Все характеристики

Цены указаны с НДС

695 ₽ | шт

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

P
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

R-круглая
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

RCMX
Толщина пластины, S (мм)

6.35
Диаметр (внутренний), d (мм)

6.5
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

20.0
Стружколом

M

Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

GW2154
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

M (получистовая) / R (черновая) / H (тяжелая черновая)
Вид пластины

твердосплавная
Задний угол

C
Класс точности

M
Конструктивные особенности пластины

X
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

00-00064383

Описание

Твердосплавная пластина круглой формы имеет высокую износостойкость, хорошую термостойкость, сверхвысокую прочность и устойчивость к деформации.
Применяется для обработки ступицы колес поездов.

Режим обработки:
Глубина резания A_p - 3.50-9.00 мм
Подача F_n - 0.48-0.90 мм/об

RCMX

Твердосплавная сменная пластина RCMX для точения по металлу круглой формы.
Фиксация: спецконструкция.
Задний угол 7° (позитивная). Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.

Стружколом M

Стружколом для тяжелой обработки материалов типа P. Односторонний стружколом М с отрицательной фаской, высокая прочность кромки. Первый выбор для профилирования.
