Пластина для сверл по металлу. Количество режущих кромок - 2. Задний угол - 7°.
Сменная твердосплавная пластина по металлу. Квадратная. Количество режущих кромок - 4.
Сменная твердосплавная пластина по металлу для сверл. Квадратная.Количество режущих кромок - 4. Задний угол - 11°.
| Название | Описание | Изображение |
|---|---|---|
| LF9018 | Сплав LF9018 имеет химическое покрытие (CVD) подходит для обработки углеродистой и легированной стали с широким диапазоном обработки. Является прекрасными выбором для обработки стали. Удельный вес матрицы - 13.7. Твердость (HRA) - 90. Прочность на изгиб - 2.6 ГПа. Покрытие Изотропный столбчатый кристалл TiCN+Al2O3. Толщина покрытия - 16 мкм. Группа обрабатываемых материалов по ISO: P20-P30.
|  |
| LF9008 | Сплав LF9008 предназначен для чистовой и получистовой обработки углеродистых и легированных сталей. Износостойкость выше, чем у LF9018. Удельный вес матрицы - 13.9. Твердость (HRA) - 91. Прочность на изгиб - 2.5 ГПа. Покрытие Изотропный столбчатый кристалл TiCN+Al2O3. Толщина покрытия - 16 мкм. Группа обрабатываемых материалов по ISO: P10-P20. |  |
| LF9011 | Сплав LF9011 предназначен для обработки стальных деталей, износостойкий и устойчивый к сколам, подходит для широкого спектра условий резки. Обрабатываемый материал по ISO: P15-P30. |  |
| LF9028 | Сплав LF9028 имеет химическое покрытие (CVD) ударопрочная геометрия, прерывистая обработка мягких сталей подходит черновой/грубой обработки при неблагоприятных условиях углеродистой стали и легированной стали.
Хорошая устойчивость к отслаиванию может быть достигнута благодаря эффекту двойного моста. LF9028: Обладая чрезвычайно высокой устойчивостью к сколам, он больше подходит для обработки с большим съемом материала в условиях прерывистого резания. Удельный вес матрицы - 13.5. Твердость (HRA) - 89. Прочность на изгиб - 2.6 ГПа. Покрытие Сверх тонкий столбчатый кристалл TiCN+Al2O3. Толщина покрытия - 14 мкм. Группа обрабатываемых материалов по ISO: P30-P40. |  |

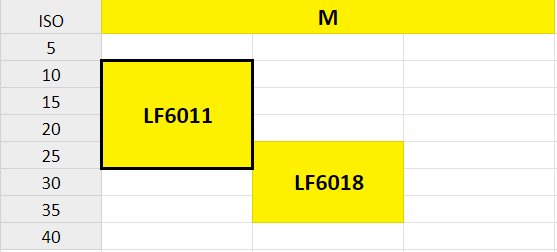

| LF6011 | Сплав LF6011 идеально подходит для обработки алюминиевых и медных сплавов (цветных металлов). Хорошая износостойкость покрытия пригодна для получистовой и чистовой обработки чугуна, особенно при обработке канавок. |  |
| LF6018 | Сплав LF6018 имеет физическое покрытие (PVD) с превосходной ударной вязкостью и антиадгезионной износостойкостью.
Разработан для аустеничной нержавеющей стали. Подходит для обработки жаропрочных сплавов на низких скоростях резания и сталей с твердостью равной или ниже HRC40.
Группа обрабатываемых материалов по ISO: M, P, S. |  |
| LF6118 | Сплав LF6118 Физическое покрытие (PVD) подходит для обработки всех типов сталей и чугуна. Оптимален для нержавеющих сталей.
Обрабатываемый материал по ISO: M,P,R. | |
| LF3018 | Сплав LF3018 Физическое покрытие (PVD) подходит для обработки чугуна. Обладает хорошей износостойкостью и ударной вязкостью. Обрабатываемый материал по ISO: К. |  |
| LF90 | Сплав LF90 - металлокерамический, подходит для получистовой и чистовой обработки легированной стали, средне- и низкоуглеродистой стали и чугуна.
Чистовая обработка без удара, с маленьким съемом, прецизионная обработка. Хорошая химическая стабильность, термостойкость и износостойкость пластин.
Используется для токарной и фрезерной обработки. HRC не менее 40. Группа обрабатываемых материалов по ISO: P, K. Основной компонент - TiCN+NbC. Плотность - 6.65 г/см3. Твердость (HRA) - 92.5. Прочность на изгиб - 1800 МПа. Упругость - 7.30 МПа•м0,5. | |
| LDA | LDA- Резьбовой сплав, Физическое покрытие (PVD). Универсальный сплав. Подходит для обработки стали и нержавеющей стали.
Группа обрабатываемых материалов по ISO: P, M. | |
| LDC | LDC- Резьбовой сплав, Физическое покрытие (PVD) подходит для обработки мягкой стали и цветных металлов.
Группа обрабатываемых материалов по ISO: N, P . | |
| K10 | Сплав K10 с серебристым покрытием предназначен для обработки алюминия. Конструкция режущей кромки, которая позволяет улучшить точность реза и повысить прочность резца, эффективно уменьшая сопротивление трению между режущей кромкой и кромкой детали.
Типовая конструкция делает резец пригодным даже для обработки профиля из алюминиевого сплава. Используется для сменных режущих пластин отрезных и канавочных. | |
| K15 | Сплав K15 с серебристым покрытием подходит для обработки алюминия. Конструкция режущей кромки, которая позволяет улучшить точность реза и повысить прочность резца, эффективно уменьшая сопротивление трению между режущей кромкой и кромкой детали. Типовая конструкция делает резец пригодным даже для обработки профиля из алюминиевого сплава. Используется для сменных режущих пластин для нарезания резьбы. | |
| LF6028 | Сплав LF6028 с PVD покрытием для обработки нержавеющей стали, сверхтонких сплавов с покрытиями, обладающими превосходной вязкостью и устойчивостью к износу. Используются для чистового и получистового точения. Подходит для обработки углеродистой и легированной стали. Группа обрабатываемых материалов по ISO: M. | |
| LF9218 | Цвет покрытия - двойное сплав LF9218 предназначен для обработки стали он обладает двойным покрытием имеет высокую твердость и хорошую износостойкость. Относительно широкая сфера применения. Обрабатываемый материал: P15-P30. | |
| TF618 | TF618 - Это жаропрочный сплав, используемый для обработки сталей твердостью HRс 24-42, нержавеющих сплавов, жаропрочных сплавов и чугуна, материалы группы "P","M","K","S".
Линейка Boro это результат развития компании в области исследований по созданию твердых сплавов и нанесения покрытий для увеличения стойкости и диапазона обрабатываемых материалов, эволюции производственных процессов и инжиниринга Li Feng. | |
| LF90S | Сплав LF90S: Металлокерамика с покрытием для лучшей износостойкости. Предназначен для чистовой обработки стали и чугуна. Высокая прецизионная стойкость, химическая стабильность, термо и износостойкость.
Металлокерамические пластины с нанесенным покрытием для увеличения износостойкости.
Основной компонент TiCN+NbC. Плотность 6,65 г/см³. Твердость 92,5 HRA. Прочность на изгиб 1800 МПа. Упругость 7,30 МПа х м⁰,⁵.
| |
| LF9118 | Сплав LF9118 с черным покрытием имеет высокую твердость и хорошую износостойкость предназначен для обработки стали. Относительно широкая сфера применения. Обрабатываемый материал: P15-P30. | |
| LF6018S | Сплав LF6018S Физическое покрытие (PVD) предназначен для обработки нержавеющей стали и легированной стали, обладающий превосходной вязкостью и устойчивостью к износу. Используется при обработке нержавеющей стали, особенно аустенитной нержавеющей стали. Также подходит для резки термостойкой легированной стали на низкой скорости. "S" в маркировке обозначает улучшенное качество. Группа обрабатываемых материалов по ISO: M, S, P. | |
| LF6008 | Твердый сплав с покрытием (CVD) LF6018 специальная марка для обработки нержавеющей стали, тонких сплавов.
Прочный и износостойкий материал.
Отлично подходит для обработки нержавеющей стали. Также используется для обработки жаропрочной легированной стали на низких скоростях. | |
| LF70 | Сплав LF70 - металлокерамика с твердостью обработки HRC50-60. Чистовая обработка, без удара, с маленьким съемом. | |
| LF80 | Сплав LF80 предназначен для чистовой обработки стали и чугуна, твердостью 40-50 HRС. Чистовая обработка без удара, с маленьким съемом. | |
| TF918 | TF918 - используется для обработки материалов, твердостью от HRc 25 до HRc 55, стали и сверхтвердые материалы ("P","H").
Линейка Boro это результат развития компании в области исследований по созданию твердых сплавов и нанесения покрытий для увеличения стойкости и диапазона обрабатываемых материалов, эволюции производственных процессов и инжиниринга Li Feng. | |
| LF6018P | Сплав LF6018P Физическое покрытие (PVD) с превосходной ударной вязкостью и антиадгезионной износостойкостью. Разработан для аустеничной нержавеющей стали. Подходит для обработки жаропрочных сплавов на низких скоростях резания и сталей с твердостью равной или ниже HRC40. "P" в маркировке обозначает модернизированый сплав Группа обрабатываемых материалов по ISO: M, S, P. | |
| TD9018 | Сплав предназначен для прерывистой обработки стали. Модернизированная версия. | |
| TD9218 | TD9218 - двухцветное покрытие, модернизированная версия для прерывистой обработки стали, черновая обработка материалов группы "P".
Линейка Boro это результат развития компании в области исследований по созданию твердых сплавов и нанесения покрытий для увеличения стойкости и диапазона обрабатываемых материалов, эволюции производственных процессов и инжиниринга Li Feng. | |
| TF9218 | TF9218 - двухцветное CVD-покрытие,используемое для непрерывной обработки сталей твердостью HRC25-42. Чистовая и получистовая обработка материалов группы "P".
Линейка Boro это результат развития компании в области исследований по созданию твердых сплавов и нанесения покрытий для увеличения стойкости и диапазона обрабатываемых материалов, эволюции производственных процессов и инжиниринга Li Feng. |
| Название | Описание | Изображение |
|---|---|---|
| TM | Стружколом предназначен для получистовой обработки стали, универсальный стружколом, глубина резания - от 1 до 4 мм. | |
| HQ | Предназначен для чистовой обработки. Очень хорошее стружкодробление. Глубина резания - до 1 мм. | |
| CQ | Предназначен для чистовой и получистовой обработки. Небольшой передний угол. Небольшая глубина резания (до 1 мм) с небольшой подачей.
Хорошее удаление стружки при обработке с различной глубиной резания, например, при профилировании. Превосходно работает в условиях переменной глубины резания с небольшими подачами. Диапазон применения: Подача - 0.1~0.5 мм/об; Глубина резания - 0.9~4 мм. |  |
| GS | Предназначен для получистовой и черновой обработки нержавеющей стали. Специальный стружколом для нержавеющей стали.
Диапазон применения: Подача - 0.15~0.5 мм/об; Глубина резания - 1.5~5.5 мм. |  |
| HA | Универсальная и чистовая обработка. Стружколом с хорошей ударопрочностью. Острая режущая кромка обеспечивает небольшие усилия резания.
Специальная особопрочная главная режущая кромка. Предназначена для обработки низкоуглеродистых и нержавеющих сталей и алюминия.
Диапазон применения: Подача - 0.03~0.3 мм/об; Глубина резания - 0.5~2.5 мм. |  |
| HS | Стружколом HS предназначен для получистовой обработки нержавеющей стали. Уникальная геометрия для обработки нержавеющей стали обеспечивает более длительный срок работы пластины.
Большой передний угол и повышенная износостойкость пластины. Диапазон применения: Подача - 0.1~0.4 мм/об; Глубина резания - 1.0~4.0 мм. |  |
| MQ | Предназначен для чистовой обработки. Обработка деталей небольшого диаметра - до 50 мм.
Большой передний угол. Низкие усилия резания. Диапазон применения: Подача - 0.1~0.5 мм/об; Глубина резания - 0.9~4 мм. |  |
| MA | Двухсторонний стружколом MA предназначен для тонкой черновой, получистовой и чистовой обработки. Хорошая ударопрочность, большой запас прочности при обработке, большая глубина резания, хорошая стабильность.
Диапазон применения: Подача - 0.1~0.5 мм/об; Глубина резания - 0.9~4 мм. |  |
| MS | Двухсторонний стружколом MS предназначен для чистовой обработки. Обработка заготовок из нержавеющей стали при непрерывном резании.
Подходит для тонкой обработки нержавеющей стали, низкоуглеродистой стали и труднообрабатываемых материалов. Диапазон применения: Подача - 0.1~0.5 мм/об; Глубина резания - 0.9~4 мм.
|  |
| PM | Получистовая обработка. Универсальный стружколом. Глубина резания от 1 до 4 мм. |  |
| PR | Черновая обработка стали, черновой стружколом. Глубина резания - не менее 2мм за один проход. |  |
| AL | Стружколом AL предназначен для черновой и получистовой обработки алюминиевых сплавов.
Большой передний угол и низкое сопротивление резанию, режущая кромка обеспечивает долгий срок службы в условиях непрерывного резания. Высокоскоростная обработка. Диапазон применения: Подача - 0.03~0.4 мм/об; Глубина резания - 0.1~4.0 мм. |  |
| M | Предназначен для обработки канавок. Ширина канавки - 3.00-5.00 мм. | |
| G | Предназначен для обработки канавок. Ширина канавки - 1.50-2.50 мм. | |
| JMS | Чистовая обработка нержавеющей стали в условиях непрерывного резания. Подходит для обработки нержавеющей стали 304/201, 316 и других материалов, в основном используемых при наружном точении, подрезке торца и растачивании |  |
| HF | Предназначен для получистой обработки, острая режущая кромка. |  |
| S | Получистовая обработка стальных деталей, чаще всего применяемых при обработке внутренних отверстий и валовых изделий, с припуском на обработку 1-4 мм на одну сторону. |  |
| ZM | Предназначен для черновой обработки. Хорошая ударопрочность, рекомендуемая величина снимаемого припуска - 1-4 мм |  |
| FG | Прессованный получистовой стружколом, задний конец переднего угла острый, резка легкая, что может эффективно предотвратить появление наростообразованиев на кромке. | |
| VF | Прессованный получистовой стружколом подходит для обработки заготовок с круглым валом. Канавка оснащена зубцами пилы для эффективного разрушения стружки и уменьшения сложности удаления железной стружки с заготовки. | |
| XM | Предназначен для получистовой обработки. Хорошая ударопрочноость при прерывистом резании. | |
| QM | Предназначен для чистовой и получистовой обработки. Ударопрочная геометрия, похожая на стружколом XM. | |
| M2 | Чистовая обработка вязких материалов, особенно, нержавеющей стали | |
| H2 | Предназначен для получистовой обработки . Получистовая геометрия с хорошей ударопрочностью. | |
| NF | Угол пластины 35°. Позволяет снизить вероятность "отжатия" пластины при обработке. Устойчив к ударам и обладает высокой износостойкостью. Эффективен при обработке с небольшим припуском. | |
| GM | Чистовой стружколом для обработки небольшим запаса, передний угол выпуклый, что ускоряет резку и уменьшает появление наростообразованиев. Режущая лента имеет наклонную форму, что позволяет плавно удалять стружку при чистовой обработке. | |
| F | Шлифованный чистовой стружколом имеет переднюю поверхность с открытым стружколомом для эффективного отвода железной стружки, уменьшения появления наростообразованиев на кромке и улучшения гладкости и концентричности. | |
| C | Чистовой стружколом оснащен длинным стружколомом, благодаря чему железная стружка лучше удаляется вдоль стружколома. Она подходит для обработки внутренних отверстий и цилиндрической обработки. Стружечный стружколом узкий, а припуск на резку небольшой. | |
| DP | Прессованный чистовой стружколом более устойчив к ударам, чем шлифованный. Цилиндрическая конструкция на заднем конце канавки эффективно снижает силу удара, вызываемую железной стружкой, и увеличивает срок службы инструмента. | |
| CM | Стружколом CM предназначен для получистовой обработки. Универсальный стружколом. Глубина резания от 1 до 3мм. | |
| MF | Стружколом предназначен для чистовой обработки нержавеющей стали. Подходит для обработки нержавеющей стали 304 и других материалов, в основном используемых при наружном точении и растачивании. | |
| MM | Стружколом предназначен для получистовой обработки. | |
| LM | Стружколом предназначен для получистовой обработки. Превосходное стружкодробление. Допустимый припуск от 1 до 4 мм. | |
| GW | Предназначен для черновой обработки. Стружколом для фрезерных пластин | |
| DQ | Предназначен для чистовой обработки. Стружколом для фрезерных пластин | |
| TT | Предназначен для чистовой и получистовой обработки стали. Стружколом для фрезерных пластин | |
| H | Предназначен для обработки канавок. Хорошая ударопрочность, тяжелая обработка. | |
| T | Предназначен для обработки канавок. Хорошая ударопрочность, тяжелая обработка, хорошее удаление стружки. | |
| JM | Предназначен для обработки канавок. Обработка мягких сталей и вязких материалов, например, нержавеющей стали. | |
| 8 | Предназначен для обработки канавок. Отрезная пластина, 8 градусов. | |
| 15 | Предназначен для обработки канавок. Отрезная пластина, 15 градусов. | |
| Отсутствует | Черновая обработка чугуна. Высокая прочность режущей кромки. Идеальна в условиях прерывистого резания.
Диапазон применения: Подача - 0.1~0.5 мм/об; Глубина резания - 0.9~4 мм. |  |
| MT | Стружколом MT предназначен для получистовой обработки стали, нержавеющей стали и чугуна. Универсальный передний угол. Припуск на обработку от 1 до 4 мм. |  |
| FG | Стружколом MT предназначен для чистовой обработки стали, нержавеющей стали и чугуна. Низкая сила резания. |  |
| VF | Стружколом VF предназначен для черновой и тяжелой черновой обработки стали, нержавеющей стали. Большой передний угол. |  |
| S | Стружколом S предназначен для получистовой обработки стали, нержавеющей стали. Большой передний угол. |  |
| TC | Стружколом TC имеет универсальное применение для стали, нержавеющей стали. Хорошее удаление стружки. |  |
| TS | Стружколом TS предназначен для чистовой обработки стали. Острая режущая кромка. |  |
Сменные пластины для сверл незаменимы при формировании отверстий. Они обеспечивают высокую точность операций, имеют значительный ресурс, подходят для работы в различных пространственных положениях.
Инструмент востребован при производстве соединительных компонентов, деталей машин и промышленного оборудования.
Сменные пластины для сверл имеют винтовое крепление. Для этого предусмотрено 1-2 отверстия с фаской на боковой стороне инструмента.
Сверла со сменными пластинами работают с чугуном, жарочными, нержавеющими и конструкционными сталями. Возможно взаимодействие с особо твердыми материалами.
Пластины имеют различную форму: треугольник, прямоугольник, параллелограмм, квадрат и т.д. Длина режущей кромки – от 4 до 41 мм, толщина – от 00-00 до 70-70. Радиус скругления – от 0,2 до ZD.
Узнать о правилах расшифровки маркировки пластин поможет таблица.
При подборе инструмента важно учитывать параметры фиксации, размерность сверла и диаметр подготавливаемых отверстий.
Чтобы купить сменные пластины для сверл, воспользуйтесь нашим каталогом. В нем представлены востребованные модели от проверенных азиатских брендов. Продукция не уступает европейским аналогам, однако выгодно отличается ценой.
